Плоская

foto49632-1Европейские архитектурные стили, такие как минимализм, хай-тек, индастриал, лофт, кубизм, становятся в России все популярнее. И венчающие эти современные дома плоские крыши – тоже.

Особенно часто горизонтальная конструкция встречается в городских районах с плотной застройкой.

Об устройстве сложной кровельной «начинки», новых материалах, многочисленных преимуществах и недостатках, больше похожих на предрассудки, – статья поможет разобраться, кому подходит плоская крыша.

Определение и назначение плоских крыш

foto49632-2Горизонтальные крыши возводят частные застройщики, в том числе, каркасных домов, их используют при строительстве многоэтажек, промышленных сооружений и складов. Читайте о монтаже плоской крыши на кракасном доме в отдельной статье.

Причина растущего признания – дополнительная полезная площадь, легкая трансформация в патио или спортивную площадку. Плоская крыша может стать лучшей зоной для отдыха: без луж и любопытных соседских глаз.

Этот тип покрытия не уменьшает жилое пространство верхних этажей. Это приятный бонус – ведь даже мансардные устройства срезают часть площади скатами.

Правильная конструкция и требования СНиП

Конструкция плоской кровли характеризуется малым уклоном плоскости к горизонту: 1-2⁰, максимум, 4⁰. Этот визуально незаметный градус необходим для самотечного отвода осадков.

Крыша возводится над всем строением или над отдельной частью. Этот вариант плоской кровли позаимствован из современной европейской архитектуры, и адаптирован для российской частной застройки.

Главный элемент плоской кровли – сложный гидроизоляционный слой, к которому для этого типа крыш предъявляются повышенные требования. Сплошной ковер гидроизоляции состоит из нескольких рядов материалов с различными техническими свойствами. Также плоские кровли имеют различные узлы, к примеру, водостчный, парапетный, карнизный и т.п.. Проектирование кровельных конструкций выполняется на основании СП 17.13330.2017.

Кровельный пирог

Это «начинка» кровли, наполнитель стропильного каркаса, многослойная конструкция из укрывного настила и изоляционных материалов. Предназначение – защита дома от атмосферных осадков, обеспечение комфортного микроклимата в жилых помещениях. Подробнее про утепление плоской крыши читайте здесь.

Структура кровельного пирога практически такая же, как у всех типов конструкций:

  • подшивка со стороны подкровельного пространства;
  • пароизоляция;
  • утеплитель, размещенный между стропил;
  • гидроизоляция, проложенная по верхней кромке стропильных лаг;
  • контробрешетка;
  • обрешетка;
  • укрывной материал.

Каждый слой важен, имеет свое назначение, связан с остальными, и монтируется в определенной последовательности. К примеру, отсутствие пароизоляции погубит тепловую защиту кровли: утеплитель испортится, и вскоре в доме станет холодно и сыро.

Не стоит внимать «мудрым» советам некомпетентных людей и недобросовестных продавцов: понятия «многофункциональная парогидроизоляция» не существует. Паропроницаемая гидроизоляция и паронепроницаемые мембраны (пленки) – разные по функциональности материалы, неправильное использование которых обернется плачевными последствиями.

foto49632-3

Нагрузки на стропильный остов крыши просчитываются на этапе проектирования в соответствии с нормативами 2.01.07-85. Вес кровельного пирога не должен превышать несущую способность стропильной системы. Способы укладки элементов кровельного пирога подробно излагаются в инструкциях производителей материалов.

Смотрите на видео, как утеплить плоскую кровлю минеральной ватой:

Используемые материалы

На российском рынке немало современных материалов для плоских крыш, рассчитанных на климат любого региона: рулонных и жидких.

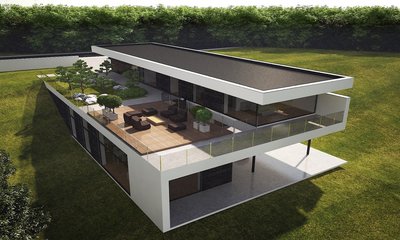

  1. foto49632-4Модифицированные битумы с полипропиленовым пластиком и стирол-бутадиен-стиролом. Отличаются стойкостью к атмосферным воздействиям, УФ-излучению, а также значительным сроком эксплуатации: 20-25 лет.

    Специальные добавки делают материал пластичным, что важно при сезонных перепадах температур.

  2. Для климата России подходят материалы из стеклоткани, полиэфира и битума, дополненные полимерами. Для крыш гаражей, хозпостроек или бань подойдет рубемаст, еврорубероид, стеклоизол.

  3. Армированная самоклеящаяся мембрана с алюминиевым скотчем. Простая в монтаже, не требующая в укладке открытого огня, надежная, стильная. Радует качеством, 30-летним сроком службы, но отличается высокой стоимостью.
  4. Ризолин: светоотражающая изоляция. Гибкое самоклеящееся покрытие на армированной ткани, пропитанной битумно-полимерным составом. Внутренний диффузный слой самоклейки прочно соединяется с любой поверхностью. Долговечное и экологичное покрытие, на 30% сокращает количество кровельных слоев.

    Фольгированная отражающая поверхность защищает крышу от ультрафиолета, но при желании ее можно покрасить. Не теряет свойств при температурах от -50 до +60°С. Процесс монтажа не требует газовых горелок и другого оборудования, быстрый и несложный. Недостаток один: цена.

  5. Керамогранит и декинг (террасная доска). Материалы для финишного покрытия эксплуатируемой кровли. Декинг из водонепроницаемой синтетической основы не отличить от натурального дерева.
  6. Резиновые маты. Дают хорошую шумоизоляцию и доступ для регулярных ремонтных работ, поэтому востребованы для защиты промышленных зданий.
  7. Жидкие покрытия: мастики и резиновая кровля. Для сплошного водонепроницаемого покрытия, без единого шва. Матовая поверхность выглядит привлекательно, за счет высокой эластичности покрывает сложные элементы.

    Материалы устойчивы к изменениям температуры, вибрации, ударам, давлению воды. Поврежденные участки легко восстанавливаются.

Работать с этими материалами можно самостоятельно, без привлечения специальной техники или бригады строителей.

Парапет

foto49632-4Парапет плоской крыши – это обязательная часть конструкции с защитными функциями, предусмотренная СП 17.13330.2017.

Представляет собой возвышение стен над уровнем крыши, размещается вдоль всего периметра. Материалы для изготовления – кирпич, бетонные плиты, газосиликат.

Главная задача – барьер для защиты людей на кровле от падения. Второстепенные функции:

  • сохранение кровельного материала при сильном ветре;
  • направление атмосферных осадков в водосточные приемники;
  • предупреждение образования сосулек на карнизах;
  • парапет – часть архитектурного замысла проекта, украшение дома.

Сооружение состоит из следующих элементов:

  1. Ограждение. Возвышение, параметры которого определяются СНиП и характером использования крыши.
  2. Гидроизоляционный фартук. Покрытие ограждения кровли из водонепроницаемого материала. Закрывает толщу кровельного пирога от влаги.
  3. Кровельный клин. Защищает гидроизоляцию фартука. Изготавливается из деревянного бруска или цементного раствора.
  4. Защитный козырек. Верхний элемент парапета из кровельной стали, устойчивой к коррозии. Для максимальной защиты от ржавчины стальные детали покрываются краской на основе жидкой резины.

Эксплуатация плоских крыш без защитного парапета не допускается. Параметры ограждения регламентируются строительными нормами, требованиями безопасности.

Для неэксплуатируемого типа кровли строительство парапета не требуется. Застройщик может его соорудить по своему желанию. Но если высота такого здания превышает 10 м, строительный регламент требует установки ограждения высотой не менее 45-50 см.

Эксплуатируемые крыши часто сооружаются для кафе, зон отдыха, смотровых площадок. Парапет должен быть, минимум, 120 см. Высокое ограждение портит обзор, ухудшает вид здания.

Чтобы люди были в безопасности, застройщики нашли компромиссное решение. На крыше возводится монолитный бордюр высотой 30-50 см, поверх которого монтируется металлическое заграждение с горизонтальными перекладинами.

Водосток

foto49632-5Застои дождевой и талой воды на горизонтальном покрытии размывают наружный слой покрытия, а солнечные лучи – разрушают оголенные слои изоляции.

Без грамотного водоотведения плоской крыше быстро потребуется внеплановый ремонт.

Типы водосточных систем:

  1. Наружная неорганизованная. Предполагает автоматическое стекание воды. Применяется для обустройства малоэтажных хозяйственных построек.
  2. Наружная организованная. Сбор воды для передачи в водосточную трубу производится с помощью желобов (или желобов с воронками). Устройство прокладывается наружно: по несущим стенам и карнизным свесам. Схема применима для организации водостока с плоских крыш домов высотностью до пяти этажей.
  3. Внутреняя. Прием осадков осуществляется водосточными воронками, вмонтированными в кровельную систему. Отвод – по внутренним стоякам.

Водосток должен функционировать без образования пыльных засоров, ледяных и лиственных пробок. Любые объемы осадков и показания термометра не должны препятствовать оперативному отведению воды в канализацию, в дождевую емкость или в грунт.

Типы горизонтальной кровли

Существуют различные виды устройства плоской крыши. Она классифицируется по:

  • дополнительным функциям и эксплуатации;
  • устройству кровельного пирога;
  • устройству основания под пирог.

Эксплуатируемая и неэксплуатируемая

По дополнительным функциям плоские крыши классифицируются на эксплуатируемые и неэксплуатируемые.

  • Эксплуатируемая конструкция планируется для регулярного нахождения людей, для размещения тяжелых предметов. Примеры использования: террасы, теплицы, спортплощадки.

    Под высокую нагрузку строится прочное и жесткое основание. Для верхнего эксплуатационного слоя используется гравийная или щебневая отсыпка, тротуарная плитка, террасная доска. Данная конструкция бывает утепленной или холодной.

  • foto49632-6Неэксплуатируемая кровля плоского типа возводится быстрее, и обойдется застройщику дешевле: под нее не требуется каркас с повышенной прочностью. Такими крышами накрывают дома, хозпостройки, гаражи, бани.

    Тем не менее, конструкция нуждается в установке сложной водоотвода, что потребует дополнительных затрат. Финишный слой такой кровли – гидроизоляционное покрытие (рубероид, битумный наплавляемый материал, полимерные мембраны, кровельная мастика).

Основная задача неэксплуатируемой крыши – способность выдержать нагрузки осадков и ветра. При проектировании учитывается только аварийный выход человека на крышу. Чтобы выполнять техобслуживание, ремонт, установку оборудования, используются трапы или переходные мостики. Приспособления равномерно распределяют нагрузку по поверхности.

Традиционная или инверсионная

По порядку слоев в кровельном пироге кровли классифицируются как традиционные и инверсионные.

Конструктивный принцип инверсии заключается в нарушении классического расположения рядов. Классически, со стороны помещений первой идет пароизоляция, поглощающая испарения. Затем укладываются утеплитель и слой гидроизоляции.

Внешняя оболочка стандартной крыши из битума или полимера неизбежно разрушается от атмосферных атак. Поэтому появилась компромиссная схема обратной (инверсионной) укладки кровельных рядов, в которой гидроизоляция переместилась в толщу пирога.

Пароизоляции, как таковой, в инверсионной кровле нет. Парозащита полностью выполняется гидроизоляционной прослойкой, уложенной на ее традиционное место. Отказ от пароизоляции ощутимо снижает стоимость плоской кровли с «обратным» пирогом, увеличивая при этом скорость сооружения.

В завершение пирог пригружается балластом. Его задачи:

  • защита нижних слоев от солнечных лучей, медленно, но настойчиво портящих изоляцию;
  • препятствие смещения нижележащих материалов;
  • декоративные функции, облагораживание экстерьера здания.

foto49632-7

Плюсы конверсии кровельного пирога:

  • повышенная износостойкость;
  • сниженная себестоимость;
  • экологическая безопасность.

Инверсионные системы плоских крыш идеальны для эксплуатируемых площадок: патио, «зеленых крыш» с плодородным грунтом и растениями, зон барбекю. Подходят для сооружения неэксплуатируемых конструкций с гравием или галькой.

Преимущества инверсионной укладки омрачаются тремя недостатками:

  1. Внушительный вес. Если изначально проект не предусматривал такой тип кровельного пирога с немалым грузом, перед сооружением крыши потребуется укрепление несущих конструкций.
  2. Сложности с ремонтом. Под слоем балласта трудно найти повреждение и устранить протечку.
  3. Трудоемкость процесса. Чтобы поднять балласт на крышу, потребуется немало времени, усилий или затратная аренда строительной техники.

foto49632-8

Устройство основания для пирога

Для перекрытия дома, где запроектирована плоская крыша, используются:

  • железобетонные плиты;
  • профлист;
  • дерево.

Выбор материала определяют размер перекрываемого пролета и назначение кровельной конструкции:

  1. Железобетонное перекрытие. Классическое основание, выдерживающее большую нагрузку.
  2. Металлический профиль. Перекрытие для неэксплуатируемой крыши. При обустройстве теплой кровли элементы кровельного пирога – стандартные. Если крыша холодная, финальным покрытием служит профлист, уложенный на металлические балки.
  3. Деревянное основание. ДСП или фанера используются для возведения неэксплуатируемой конструкции. Листы укладываются на деревянные балки. О правильном устройстве плоской крыши по деревянным балкам мы рассказывали тут.

Основание холодной кровли закрывается гидроизоляцией, кровельным покрытием. Для теплой крыши монтируются стандартные слои и утеплитель.

foto49632-9

Использование и современные дизайны с фото

Современные технологии и материалы дают возможность покрыть плоской крышей, более тяжелой, чем традиционная скатная, даже каркасный дом (сравнительную характеристику плоской и скатной крыши можно посмотреть тут).

Примеры плоских крыш в частном домостроении:

foto49632-10

foto49632-11

foto49632-12

foto49632-13

foto49632-14

Для зданий и сооружений применяются только монолитные ж/б основания. Такие кровли предполагают больше возможностей для эксплуатации.

Примеры плоских крыш зданий и сооружений:

foto49632-16

foto49632-15

Плюсы и минусы для частных домов

В частной застройке основная доля плоских крыш приходится на дома и коттеджи, владельцы которых ценят футуристический стиль, удобство и практичность. Привлекательность плоской кровли для застройщиков обоснована множеством преимуществ:

  • Оригинальный дизайн. Плоская конструкция позволяет развернуться дизайнерским экспериментам. Например, в верхних перекрытиях можно оборудовать окна: дополнить дом стильным элементом и получить дополнительный источник дневного света.
  • Устойчивость к ветрам. Плоские крыши, в отличие от скатных с выраженной геометрией, не боятся порывов ветра из-за отсутствия эффекта парусности.
  • Экономичность. Чтобы возвести плоскую конструкцию, не нужна стропильная система. По сравнению со скатной кровлей, плоский аналог имеет меньшую площадь. В результате – существенная экономия стройматериалов.
  • Безопасность монтажных и ремонтных работ. Обустройство плоского покрытия проще, чем скатного: передвигаться по горизонтальной плоскости легче, чем по наклонной. Упрощаются мероприятия по обслуживанию кровли и расположенных на ней устройств: дымоходов, вентиляторов, антенн.
  • Сжатые сроки строительства. Устройство кровельного пирога плоской кровли сложнее, чем у скатной. Без специальных навыков при монтаже не обойтись. Но специалисты знают: работать на ровной территории проще, чем на наклонной.
  • Полезная площадь (при эксплуатируемой конструкции). Владелец дома получает дополнительное пространство для обустройства террасы, сада с настоящим газоном, оранжереи, теплицы, зоны барбекю или бассейна.
  • Отсутствие уклона под крышей. Пространство над верхним этажом частного дома часто используют под жилые комнаты. Отсутствие скошенных углов стен и потолка – полноценная площадь и плюс для дизайна.
  • Площадка для установки оборудования. Плоская крыша – дополнительная территория для размещения антенн, внешних блоков кондиционеров, сигнализации и солнечных батарей.

Если разобраться, широко обсуждаемые несведущими людьми «недостатки» выглядят неубедительно.

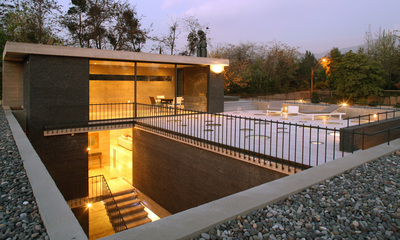

  • foto49632-17Накопление снега. Главный аргумент против плоских крыш в наших широтах. Но вряд ли стоит опасаться повышенной нагрузки.

    При расчете кровли проектировщики учитывают максимальный для региона объем осадков, планируют соответствующую гидроизоляцию.

    И вообще, снег на кровле – дополнительный и совершенно бесплатный утеплитель. А пессимисты могут проложить греющий кабель, который растопит осадки.

  • Сложное водоотведение. Но это даже не аргумент, это констатация факта. Проблема удаления осадков решается правильной разуклонкой, соблюдением правил монтажа кровельного пирога, качественной гидроизоляцией.
  • Засорение водостока листьями и мусором. Следить за водосточной системой и мусором важно с любым типом крыши. Но расчистить плоскую крышу от пыли и листвы удобнее и легче, чем скатную.
  •  Установка парапета. Если площадь крыши будет использоваться как зона отдыха, ограждение необходимо. Но неправильно считать этот факт минусом, а не простым элементом проектного решения. Ограждение – это безопасность.

Как сделать своими руками?

Этапы по оборудованию традиционной плоской кровли:

  • создание основания;
  • формирование стяжки;
  • прокладка пароизоляции;
  • монтаж теплоизоляции;
  • укладка гидроизоляционного слоя.

Уклон выполняется при помощи несущего основания или дополнительными слоями из легких, прочных материалов: бетона, пенобетона, пенополистирола, керамзита. Чтобы водоотвод имел достаточную эффективность, минимальный уклон наклона должен быть от 1 до 4 градусов.

foto49632-18Для потолочного перекрытия частного дома обычно используются двутавровые балки, способные выдержать высокую нагрузку. Если увеличивать линейные размеры обычных балок, их собственный вес станет нежелательным для всех конструктивных нагруженных элементов крыши.

Если планируется практическое использование крыши, в качестве основания используются плиты из бетона. Неэксплуатируемая кровля может иметь базовое покрытие из деревянных элементов, профнастила. Основание покрывается грунтовкой, устраняющей шероховатости, но дающей качественную адгезию.

Подробно все этапы строительства плоской крыши рассмотрены в отдельной статье.

Расчет угла уклона

Все крыши имеют уклон, даже плоские. Уклоны необходимы для стока осадков в водосточные желоба и воронки. Чтобы самостоятельно определить правильный угол уклона, можно воспользоваться одним из трех методов:

  • онлайн-калькулятор уклонов;
  • использование угломера;
  • математические расчеты.

Результаты выражаются в процентах или градусах, каждая процентно-градусная пара имеет свое соотношение.

Частному строителю проще вычислить угол математическим способом: разделить высоту крыши на половину ее ширины, и умножить на 100:

H : (W:2) х 100 = угол уклона крыши (в процентах)

С помощью специальной таблицы полученное значение переводится в градусы. Минимальные и максимальные значения уклона плоской кровли, зависимость угла от материалов, – регламентирует СП 17.13330.2017.

Ремонт и реконструкция

Насколько актуален вопрос восстановления кровли, определяют после детального осмотра ее поверхности. Дефекты крыши обнаруживаются, если по ней походить: поврежденные участки хрустят, проминаются и вздуваются.

Ремонт плоской кровли делается мягкими или наливными материалами. Самые эффективные способы: поклейка на мастику, наплавление при воздействии высоких температур.

Средняя стоимость

Затраты на сооружение плоской кровли определяет совокупность многих факторов (подробнее о ценообразовании на плоские крыши написано здесь).

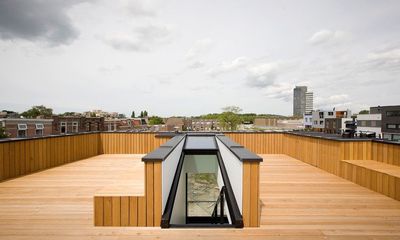

  • foto49632-19Для эксплуатируемой конструкции требуется прочное и долговечное основание.
  • Если планируется обустройство газона, нужно позаботиться о противокоррозийной защите и достаточной гидроизоляции.
  • Неэксплуатируемой кровле основа под верхнюю площадку не нужна, главные траты пойдут на устройство качественного кровельного пирога.

Помимо стоимости стройматериалов, учитывается цена работы мастеров (сильно зависящая от региона). Квадратный метр эксплуатируемой кровли «под ключ» составляет 3,5-5 тысяч рублей. Неэксплуатируемый вариант обойдется дешевле: 2-2,5 тысяч за кв.м.

Отзывы

Мнения застройщиков насчет горизонтальных кровель ожидаемо противоположны. Одни не относят себя к поклонникам кубизма, считают, что такая эстетика – не для России. А другие – в восторге от лаконичных линий непривычной архитектуры.

Одни считают, что мощная несущая система дома с террасой на крыше требует фундамента повышенной прочности, что не может не сказаться на удорожании проекта. Другие – что плоскую конструкцию можно сделать самостоятельно, не привлекая платную трудовую силу и арендованную технику.

Многие мечтающие о плоской кровле отмечают необходимость сложной гидроизоляции и опасаются, что всю зиму придется провести на крыше, счищая снег. Но немало и тех, кто переполнен эмоциями от того, что устроили на крыше настоящий рай.

Подробно ознакомиться с рассуждениями о плоских крышах можно на тематических форумах:

Видео на тему

Смотрите видео об особенностях плоской крыши, ее плюсах и минусах:

Заключение

В строительстве важны все нюансы: точность расчетов, надежность конструкций, сочетание материалов. Устранять ошибки проекта и монтажа плоской кровли – это сложно и дорого. Сложнее и дороже, чем в случае проблем со скатной крышей.
