Стеклопакеты

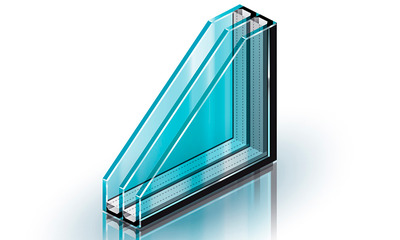

фото 69479_2Новые градостроительные нормы определяют стандарт для современных оконных систем, основное внимание в которых уделяется стеклопакету, вне зависимости от того в какой раме он будет устанавливаться: ПВХ, дерево либо алюминий.

Именно применение качественного пакета обеспечивает оконную конструкцию высоким уровнем звуко-, влаго- и теплоизоляцией, высокой инсоляцией помещения, а также сохраняет безопасность проживающих в доме или квартире.

Что это такое?

Стеклопакет для ПВХ-окон — это светопрозрачная конструкция, собранная из 2-х и большего числа стекол, которые закрепляются на определенном расстоянии между собой, образуя межстекольное пространство — камеру, например, при применении 2-х стекол — однокамерный, 3-х стекол — двухкамерный.

Стеклопакет скреплен по контуру дистанционными рамками и герметиками. Его основная задача — создание энергоэффективной оконной конструкции для повышения теплового сопротивления окна и обеспечения нужного уровня естественного освещения в помещении.

Выбор стекла зависит от предъявляемых к объекту использования требований. Так для создания энергоэффективной конструкции потребуется применение стекол модификаций i, K и Low. Для шумозащиты потребуется установить более толстое стекло до 6 мм.

Из чего сделано стекло в ПВХ-конструкции?

В евроокнах сегодня применяется стекло особого химического состава: примерно на 2/3 из оксида кремния (кварцевый песок), остальной состав — это оксиды Na (сода) и Ca (доломитовая известь) и 5 % оксидов Mg и Al, которые повышают механические характеристики, а также стабилизацию стекла.

В зависимости от функционального назначения, могут добавляться и другие компоненты, чтобы придать стеклу необходимый цвет либо повысить его эксплуатационные характеристики.

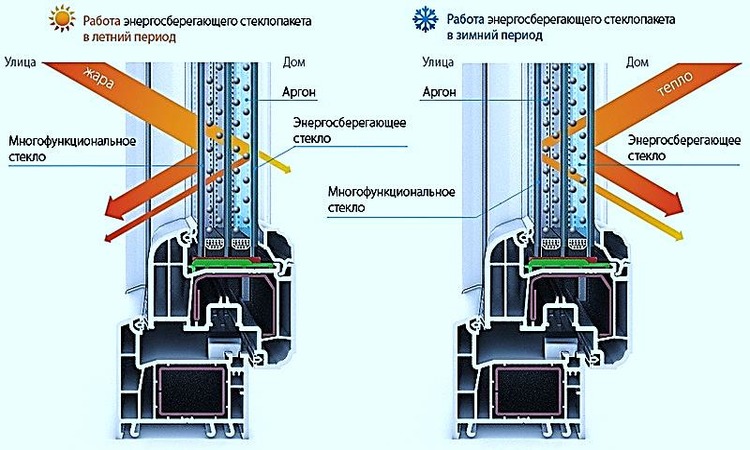

фото 69479_3
Полученные стеклянные листы скрепляются в пакет с помощью металлической или ПВХ дистанционной рамки и бутилового герметика. Для бюджетных вариантов ПВХ-окон межстекольное пространство заполнено воздухом, для более дорогих систем с высоким тепловым сопротивлением в него закачивают углекислый газ или благородные газы:

  1. криптон;
  2. ксенон;
  3. аргон.

Последний дополнительно повышает шумоизоляцию окна и поддерживает комфортную температуру в помещении во время уличной жары.

Очень редко применяется технология производства стеклопакетов с вакуумной прослойкой. В этой модификации стекла располагаются между собой на расстояние не более 2 мм, а между ними установлены металлические или стеклокерамические пиллары (распорки) с шагом 2-4 см.

Склейка конструкции производится в основном, способом двухстадийного уплотнения, когда алюминиевые спейсеры (рамки) герметизируют в 2 этапа: внутренняя герметизация шва пластичной бутиловой массой и внешняя — высокопрочным полисульфидным составом.

В некоторых случаях в качестве оконного прозрачного листа применяются прозрачный листовой пластик ПЭТ, он имеет более высокие тепло- и звукозащитные характеристики, а также практически полностью защищен от конденсации на окнах.

Технические характеристики

Проектирование, производство, монтаж и эксплуатации оконных систем строго контролируется государственной системой стандартизации для жилых, общественных и промышленных, что связано с обеспечением энергоэффективных характеристик и созданием безопасных условий эксплуатации.

Соблюдение государственных стандартов на всех стадиях создания и использования конструкций — гарантия на эффективную и безопасную работу ПВХ-окна в течение всего нормативного срока эксплуатации, определенного производителем.

При несоблюдении этих требований в процессе транспортировки или монтажа окна, покупатель имеет право на бесплатное гарантийное обслуживание или даже полную замену пакета, если нарушения будут выявлены в гарантийный период.

Базовым документом для стеклопакетов является ГОСТ № 24866, изданный в 1999 году, определяющий общие ТУ для них, кроме того требования к ним размещены в отдельных нормативных актах: СНиП, ГОСТ и СП для деревянных, алюминиевых и ПВХ-окон.

Действующие ГОСТы для стеклопакетов оконных систем:

  • фото 69479_4параметры ПВХ-окон — № 30674, 1999 г.;
  • общие требования к оконным конструкциям для зданий разного предназначения — № 23166, 1999 г.;
  • нормативы по звуко- и теплозащите и вентиляционным характеристикам: №№26602.2; 26602.1 и 26602.3, изданные в 1999 г.;
  • ТУ к деревянным окнам со стеклопакетами — №24700, 1999 г.;
  • ТУ к ПВХ-окнам со стеклопакетами — № 30674, 1999 г.;
  • ТУ алюминиевые рамы со стеклопакетами — № 30674, 1999 г.;
  • типы, конструкция и размеры для малоэтажных зданий жилого назначения — 26601, 1985 г.

Размеры для пластиковых окон

Размеры пакетов задаются на этапе проектирования здания. Для типовых жилых и промышленных зданий эти размеры стандартизированы, они должны соответствовать государственным архитектурно-строительным нормативам, при этом установлен максимальный размер оконного полотна 6 м2.

Все пакеты размерами с площадью более 2,5 м2 и весом створки более 75 кг не являются стандартными и должны иметь особый сертификат на дополнительное испытание по безопасности.

Створка с трехкамерным пакетом из 3-х листов по 4 мм, площадью 2,5 м2 имеет вес примерно 75 кг.

Стандартные размеры стеклопакетов устанавливаются в домах определенного типа:

  1. Хрущевка:
    • с 1-й створкой — 1150*1900/850*1150 мм;
    • с 2-мя – 1.150*1.900/1.300*2.200 м;
    • с 3-мя – 2.400*2.100/2.040*1.500 м;
    • балкон – 1.350*1.340 /0.680*2.070 м.
  2. Сталинка:
    • 2-х створчатые – 1.080*1.080/1.250*1.800/1.500*1.900 м;
    • балкон – 1.500*2.700 м.
  3. Панельный дом:
    • 2-х створчатые – 1.150*1.420/1.410*1.450/1.450*1.410 м;
    • 3-х створчатые – 1.700*1.420/2.030*1.410/2.050*1.410 м;
    • балкон – 0.400*1.410/0.680*2.140, а также 0.500*1.410/0.680*2.140/1.200*1.410/0.680*2.140 и 1.700*1.410/0.680*2.140 мм.

Современная технология производства стеклопакетов позволяет производить их любых размеров, форм и уровня сложности.

Больше информации о размерах в статье по ссылке.

Разновидности

Стеклопакеты могут иметь различные эксплуатационные характеристики, которые определяются на стадии проектировании и уточняются в заказе на изготовление. В настоящее время отечественными и зарубежными производителями выпускаются такие виды стеклопакетов для окон ПВХ:

  1. С флоат-стеклом, стандартный пакет с идеально ровной поверхностью и высоким коэффициентом прозрачностью, без специальных эффектов.
  2. Мультифункциональный — система климат-контроль, с защитой от УФ-лучей и тепловых потерь. Энергоэффективные пакеты, с экономией затрат по отоплению и кондиционированию воздуха.
  3. Самоочищающейся, снижает время на текущее обслуживание окон, благодаря особому покрытию стекол составами, разрушающими грязь, под воздействием УФ-лучей, легкосмываемые остатки которой смываются атмосферной влагой.
  4. Шумоизоляционный — с повышенной защитой от уличного шума, благодаря увеличенной толщине стеклянного листа и усиленной герметизации пакета.
  5. Зеркальный — рефлекторное остекление, объединяющее преимущество обычных и зеркальных листов, предпочтительны в зонах, где повышенное воздействие на окна УФ-лучей.
  6. Цветной — также выполняет функции защиты от повышенной солнечной радиации.
  7. Тонированный — на стеклопакет наклеивается специальная защитная пленка от УФ-лучей.
  8. Со smart-стеклом — меняют свои характеристики по прозрачности и теплопроводности при изменении внешних атмосферных условий, дополнительно такие пакеты наделяются самоочищающимися характеристиками и электрообогревом.
  9. k-стекло — высший класс энергоэффективности с высокими механическими противоударными характеристиками, устанавливается во внешнем слое пакета.
  10. i-стекло — высший класс энергоэффективности благодаря мягкому i-покрытию слоем серебра, имеют очень низкую механическую защиту, может быть легко деформирован, поэтому устанавливается внутри помещений.

фото 69479_5
Подробнее о видах тут.

Основные проблемы и неполадки

Основной дефект стеклопакета — это нарушение его целостности, после этого в помещение в зимний период времени начинает поступать влажный, холодный воздух, начинается процесс конденсатообразования на важных узлах оконной конструкции и прилегающих стенах, который приводит к выходу блока из строя, высоким теплопотерям в доме и нарушением звукоизоляции.

Причины, которые способствуют разгерметизации стеклопакета:

  • Низкокачественное изготовление конструкции и брак при производстве;
  • неправильно подобранный пакет по размерам оконного проема;
  • пакет выбран, без учета реальных скачков температур для климатического района эксплуатации оконной системы;
  • физических дефекты в виде сколов и трещин;
  • некачественная герметизация пакета;
  • нарушения технологии монтажа пакета в раму и оконного блока в стеновой проем.

Разгерметизация оконного блока устраняется только путем полной его замены, если будет установлено, что пакет поврежден во время производства или монтажа, то он меняется за счет виновной стороны — производителя или монтажной организации. При механическом повреждении пакета — замену оплачивает собственник окна.

Дополнительные причины плохой работы стеклопакета:

  • возникновение влаги внутри при: разгерметизации, нарушении монтажа, низкокачественном силикагеле или его отсутствии;
  • появление пятен внутри, нарушение в межстекольном пространстве, большой перепад температур, нарушение герметизации, в первом случае нужен новый пакет;
  • помутнение пакета, вызвано некачественной сборкой, устраняется только полной заменой его специалистами.

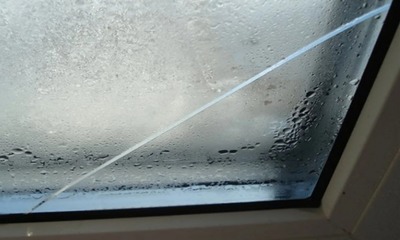

Почему могут лопаются пакеты?

Если стеклопакет лопнул, то это приводит к утрате энергоэффективных характеристик окна, ухудшает его внешний вид и создает опасность для окружающих. В первые годы установки ПВХ-окон, ситуация когда треснули стекла внутри или снаружи блока встречалась довольно часто и это было связано с тем, что у многих молодых оконных компаний, которые занимались производством и установкой ПВХ-окон, не было достаточного опыта работ.

Сегодня эти ошибки встречаются реже и их причинами могут стать:

  1. фото 69479_6Просадка сооружения, особенно часто встречается в стенах из дерева или при скоростном строительстве, например, торговых центров.
  2. Температурные скачки, приводят к неравномерному расширению стекла, в результате чего в нем образуются зоны с разным температурным напряжением, которые приводят к разрывам оконного листа.
  3. Зауженная щель между пакетом и рамой, что особенно опасно для алюминиевых рам, которые вплотную прижимаются к стеклу и при мельчайшем вибрировании, например, от порывов ветра, начинает разрушаться стекло.
  4. Дефекты производства, которые незаметны невооруженным взглядом.

Если разрыв стеклопакета идет от штапика или находится внутри, то в этом виновата компания, которая производила остекление.

Причинами этого обычно становятся перетянутые анкера или чрезмерное количество строительной пены, нанесенной при установке блока. Излишняя пена, расширяясь, сжимает раму, создавая напряжение в оконном листе. Напротив, трещина на наружной стороне стеклопакета, говорит о нарушениях эксплуатации со стороны владельца.

Производство

В настоящее время пакеты для ПВХ-окон производятся ручной сборкой в цехах с низкой производительности до 40 окон за день, на полуавтоматических линиях до 100 окон за смену и автоматических линиях до 400 пакетов за смену.

Особенности производства стеклопакетов для ПВХ-окон:

  1. Резка оконных листов по размерам.
  2. Создание идеально чистотой поверхности, перед сборкой они моются моющим раствором и насухо вытираются.
  3. Нарезка дистанционной рамки.
  4. Наполнение влагопоглотителем полости дистанционной рейки.
  5. Сборка стеклопакета по контуру.
  6. Первичная и вторичная герметизация с установкой герметиков.
  7. Монтаж оконного листа в пакет.
  8. Обжим.

Как правильно подобрать?

Хороший стеклопакет на 90 % обеспечивает эффективность ПВХ-окна, поэтому правильно делают те покупатели, которые тщательно изучают его характеристики перед покупкой.

Для того чтобы выбрать надежный стеклопакет по рекомендациям европейских и отечественных специалистов нужно обратить внимание на следующие характеристики:

  1. Для средних климатических районов при Т до -15 С, «теплый» стеклопакет необходим на 2 камеры, а для Т ниже -30 С не менее трехкамерных.
  2. Листовое стекло должно быть от 4 до 8 мм, модификации I и K.
  3. Триплекс-стекла потребуется для защиты от мелких кусочков в случае повреждения окна, особенно важно для домов где живут дети и расположенных вдоль трассы.
  4. Для повышенной звукоизоляции устанавливают стекла от 6 мм. Подойдут также конструкции триплекс.
  5. Промежуток между стеклами от 6 до 16 мм.
  6. Воздушные камеры могут быть заполнены специальным газом.
  7. Дистанционные рамки лучше стальные.
  8. Герметики: тиокол и бутил.
  9. При осмотре не должно быть сколов.
  10. Ровность стекла проверяют рейкой.
  11. Расхождение диагоналей стекла не должно превышать 4 мм.

фото 69479_7

Правила монтажа

При установке пакета в раму ПВХ требуется соблюдать особую осторожность, пользоваться средствами индивидуальной защиты: обувь, перчатки, очки и спецодежда. Это связано, как с хрупкостью конструкции, так и возможностью повреждения кожи рук или глаз стеклянными осколками.

Основные этапы монтажа стеклопакета в ПВХ-окно:

  1. Тщательно отмывают ПВХ-профиль от пыли, грязи и следов герметика, с обязательным обезжириванием всех поверхностей.
  2. На низ рамы с промежутком 100-200 мм укладывают рихтовочные ПВХ-пластинки, важно, чтобы они были одинаковыми по высоте и выше по размеру выступающих элементов профилированного материала, крепежей и уголков.
  3. Осторожно вводится стеклопакет, при этом должны оставаться свободные полости до 5 мм, чтобы установить крепежный профиль.
  4. Следят за тем, чтобы пластинки прочно были зафиксированы при монтаже, не сдвигались и не препятствовали монтажу оконных штапиков в приготовленные пазы.
  5. Стеклопакет устанавливают таким образом, чтобы он равномерно входил за резинки, корректируя его положение вправо-влево специализированной пластмассовой лопаткой.
  6. Процесс закрепления начинают с установкой в пазы коротких штапиков.
  7. После установки их в паз несколько раз несильно по ним ударяют резиновым молотком или деревянной ручкой от обычного молотка, следя за тем, чтобы металлическая часть его не задела стекло.
  8. Пред тем как вставить длинные штапики их предварительно изгибают, вставляя в отверстие и аналогично. вышеуказанному способу, ударяют несколько раз резиновым молоточком.

О монтаже полная статья здесь.

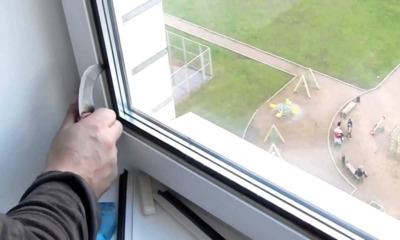

Демонтаж

Демонтаж пакета в ПВХ-окне не всегда связан с дефектом или механическим повреждениям, очень часто его меняют на более качественный и энергоэффективный. Также демонтаж производят в случае механического повреждения стекла, некачественной сборки ПВХ-окна, запотевания при потере герметичности. Технология демонтажа пакета не сложная, но требует точности исполнения, применения защитных средств, работа выполняется в составе бригады не менее 2-х человек.

Основные этапы демонтажа стеклопакета ПВХ-окна:

  1. фото 69479_8Снимают створку окна, выдергивают удерживающий стержень из верхней петли, отсоединяют створку от ПВХ-рамы.
  2. Аккуратно опускают створку и переносят в безопасное место.
  3. Нож либо шпатель приставляют к вертикальному шву между ПВХ-рамой и штапиком.
  4. Осторожно сдвигают штапик по всей его длине.
  5. Достают штапик из рамы, передвигаясь параллельно вдоль стекла.
  6. Точно также извлекают штапики в очередности по схеме: нижний горизонтальный, второй вертикальный и заканчивают снятие верхним горизонтальным, в этот момент нужно придерживать стеклопакет руками.
  7. Лучше для демонтажа стеклопакета из рамы использовать специальные присоски.
  8. Если присосок нет, то демонтаж выполняют в перчатках, при этом верх аккуратно захватывают пальцами, осторожно его наклоняют на себя, сдвигая руки, берут пакет за боковые стороны.

Больше сведений тут.

Ремонт трещин

Трещины образуются на окне под воздействием всеразличных факторов. Самые часто распространенные — это механическое повреждение либо конструкция при монтаже в оконный проем установлена с нарушением горизонтальности/вертикальности.

Если трещина небольшая, расположена внутри помещения, а на улице уже наступила холодная пора года, то такую трещину до весны можно, в качестве временной меры, заклеить прозрачным скотчем.

Существует еще несколько вариантов несложного временного ремонта небольшой трещины на стекле ПВХ-окна:

  1. Силиконовый прозрачный клей шприцом вводят в щель, поверхность которой предварительно обезжиривают. Если трещинка маленькая, то силикон просто втирают в нее. После 24 часов силикон высыхает, и створку можно будет открывать/закрывать.
  2. Эпоксидный клей также наносят на трещинку, поверхность которой предварительно обезжиривают, наклеивают как можно ближе к трещине бумажный скотч, чтобы не запачкать поверхность стекла.

О ремонте стеклопакета полная информация здесь.

Когда требуется замена?

Если трещина большая, через окно поступает холодный воздух, внутри пакета и на стеклах образуется конденсат, нарушена герметизация пакета и в помещение поступает уличный шум, потребуется замена стекла в пакете.

Специалисты считают, что, несмотря на внешнюю простоту этой операции, качественно заменить стекло в современных стеклопакетах в домашних условиях, практически невозможно. Это связано с тем, что будет нарушена герметизация пакета. Такая работа должна выполняться на специальном заводском оборудовании.

При замене стеклопакета целиком, вышеназванные проблемы исключаются. Мастер с выездом на место устанавливает характеристики пакета, подбирает лучший вариант замены.

Если все же владелец примет решение самостоятельно извлечь стекло из пакета, необходимо будет осторожно ножом подрезать верхний слой герметика, потом снять остальные слои до алюминиевой рамки, после чего можно легко достать стекло.

Подробнее о замене в этой статье.

Производители

Рынок ПВХ-окон сегодня занимает самую обширную нишу в жилищном, общественном и промышленном градостроительстве. Ресурс использования таких оконных систем в стране насчитывает уже несколько десятилетий, поэтому естественно, что на рынке стали востребованными не только ПВХ-окна в сборе, но и отдельные стеклопакеты.

Их используют для производства ПВХ-окон небольшие сборочные компании и сервисные центры для ремонта и замены уже установленных оконных систем.

На рынке стеклопакетов присутствуют как известные всем представители оконных брендов, так и компании которые занимаются только производством пакетов для реализации под комплектацию.

Наиболее рейтинговыми компаниями по выпуску стеклопакетов являются:

  1. фото 69479_10«VEKA Rus», российский филиал компании. Преимущество: шесть видов профилей, от трех до 7-ми камерных, соответственно с шириной 58-90 мм, полное соответствие стандартам РФ и ЕС, стабильное качество, высокие тепло-, влаго- и шумозащитные характеристики.

    К недостаткам относится высокая стоимость и определенный дефицит на рынке, замена пакетов в основном производится для оконных систем VEKA под сервисное обслуживание.

  2. REHAU, немецкое качество. Преимущества: большой выбор моделей с разными характеристиками, гарантии производителя, высокие защитные характеристики. Недостаток: цена и установка возможна только при сервисном обслуживании ПВХ-окна с профилем REHAU.
  3. КБЕ также выпускается немецким производителем, на территории РФ имеются филиалы заводов в Воскресенске и Хабаровске. Преимущества: приемлемая цена, высокое качество, широкая линейка моделей от 3-х до 6-ти камерных, максимальной толщиной пакета 88 мм, оптимальное соотношение «цена и качество». Недостатки не обнаружены.
  4. SALAMANDER — немецкая компания. Преимущества: широкая линейка пакетов от 3-х до 5-ти камерных, максимальная толщина 76 мм, высокие защитные характеристики, особенно по внешней поверхности и дизайну. К недостатку большинство пользователей относят высокую цену.
  5. KALEVA — российская компания. Преимущества: оптимальная стоимость, диапазон модификаций пакетов от 4 до 6 камерных, максимальная ширина 70 мм, высокие энергоэффективные и звукозащитные характеристики. Недостатков — не обнаружено.
  6. Profine — производство только профиля, в основном для моделей КВЕ. Преимущества: высокое качество соответствует евростандарту, 4-5 камерные варианты с максимальной толщиной 72 мм, высокие энергоэффективные и защитные характеристики. Недостатки: высокая стоимость и небольшой выбор моделей.
  7. Приоргласс, российская компания производит разнообразные пакеты высокого качества от самых простых однокамерных по цене 1100 руб. м2 до самых высококачественных структурных стеклопакетов по цене — 3800 руб. за м2. Преимущества: широкая линейка изделий, хорошо представлены на отечественном рынке, могут подойти для замены практически для любых стандартных ПВХ-окон, выгодная цена. Недостатки не обнаружены.
  8. Российская Стекольная Компания — широкий диапазон моделей, как по ширине пакета, так и по обработке стекла: декоративные, солнцезащитные, мультифункциональные и моллированные. Преимущества: высококачественная сборка, высокие защитные показатели и коэффициент эмиссии. Недостатки не обнаружены.

Заключение

Стеклопакет — самый ответственный элемент в конструкции ПВХ-окна, от его качества зависит, насколько конструкция будет соответствовать нормативным требованиям по светопропусканию, защите от холода, влаге и уличного шума.

Если стеклопакет произведен в соответствии с требованиями ГОСТ, СНиП, его качественно установили в оконную раму, а также правильно эксплуатируют, то он должен проработать весь срок, который отводит производитель оконному блоку от 20 до 50 лет. В случае механического повреждения или разгерметизации стеклопакета, его нужно будет заменить на новый. В некоторых случаях замена производят на более энергоэффективную модификацию.
