По профлисту

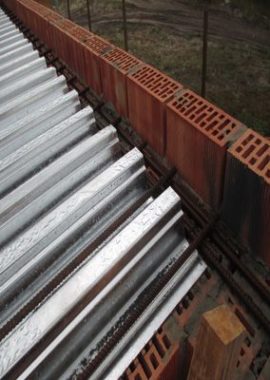

фото 51353_2При постройке зданий перекрытия являются очень важной частью конструкции.

Монтаж монолита по профлисту обеспечивает многие преимущества для застройщика.

Это касается не только финансовых вопросов, но также прочности и надежности изделия.

Общая характеристика такого бетонного монолитного перекрытия

Конструкция состоит из нескольких элементов, собранных в определенном порядке.

Части монолитного перекрытия по профнастилу:

  1. фото 51353_3Металлический профиль (листовой). Материал — оцинкованная сталь, метод изготовления — холодный прокат. Профиль оснащен продольными гофрами.

    При использовании в качестве стационарной опалубки, несущей нагрузку, следует брать профнастил с маркировкой Н.

  2. Бетон марочный. Раствор замешивается по стандартной рецептуре. Понадобятся 3 компонента — щебень, песок и цемент. Применение цемента марки М400-М500 обеспечивает повышенную прочность смеси.
  3. Каркас арматурный. Чаще всего, это решетка из стальных прутьев с поперечным сечением 10 мм – 12 мм, которые укладываются вдоль длины листа с одинаковым шагом по впадинам профиля.

Полученный жб массив отличается повышенной жесткостью. Нагрузка в перекрытии распределяется на колонны, а не на стеновые конструкции. Для каждой колонны формируется отдельный фундамент.

Колонный фундамент выдержит нагрузку только по своей стороне.

Поэтому рекомендуется залить ростверком каждый оголовок.

При выборе материала необходимо учитывать основные требования к перекрытиям:

  • надежность;
  • прочность.

Профлист должен выдерживать вес жидкой смеси из бетона до застывания. Так как лист не очень хорошо сцепляется с раствором, то для усиления сцепления на профиле есть специальные насечки.

Также для перекрытий следует выбирать профлисты с дополнительными ребрами жесткости. Показатель жесткости можно определить по высоте профиля. При сооружении монолитного перекрытия используют листы с высотой волн 60 мм и толщиной листа не менее 0,7 мм.

Область применения

 Перекрытие по профлисту используется при монтаже межэтажных и чердачных перекрытий. В зависимости от цели, необходимо выбрать вид материала.

Чердачное нежилое перекрытие испытывает меньшую нагрузку, межэтажное – намного больше. Поэтому для чердачного следует выбрать профиль с меньшим показателем жесткости. Листы в конструкции бетонного перекрытия выполняют роль опалубки.

фото 51353_4 Такие изделия применяются при сооружении:

  1. малоэтажных и промышленных зданий;
  2. гаражей;
  3. складских и торговых помещений.

Также часто используются при строительстве конструкций из газо- и пенобетона или реконструкции зданий с заменой старых деревянных перекрытий на монолитные бетонные.

Какой профнастил нужен для работы?

При выборе профлиста для монолитного бетонного перекрытия необходимо обратить внимание на параметры материала:

  1. Несущие свойства, которые заложены в маркировке. Профлист Н57, Н60, Н75 и Н114 позволит выдержать вес залитого бетонного раствора.
  2. Присутствие дополнительных ребер жесткости. Это позволит использовать лист меньшей толщины.
  3. Толщина листа. Несущая способность профнастила напрямую зависит от его толщины. Однако увеличение толщины соответственно увеличивает вес изделия. Поэтому рекомендуется брать материал со средним значением 0,8 мм или 0,9 мм.
  4. Высота волны – оптимально 60 мм.
  5. Структура защитного покрытия. Для сооружения перекрытий следует брать листы с покрытием из полиэстера, ПФДФ, пурала, пластизола.

Требования к профлисту:

  • ровная поверхность без повреждений;
  • края без заусениц;
  • равномерность окраски;
  • способность сгибаться без разрушения;
  • возвращение к первоначальной форме после разгибания.

Все эти задачи решает применение несущего профнастила марки:

  1. Н;
  2. НС.

Листы особой формы рельефа с высокой гофрой:

  • НС35;
  • Н60;
  • H75;
  • Н114.

Полная информация о профнастиле для перекрытий здесь.

Расчет количества

Перед началом работ необходимо провести расчет. При этом нужно руководствоваться требованиями нормативных актов строительного законодательства.

фото 51353_5Основные данные для проведения расчета:

  • габариты помещения;
  • свойства несущего листа;
  • возлагаемая нагрузка;
  • величина шага и длина поперечных балок.

Лист по длине должен опираться на три балки.
От значения планируемой нагрузки зависит высота плиты и сечение арматурного каркаса.

При расчете нужно выбирать толщину конструкции в соотношении 1:30 к дистанции между поперечными балками. Общая толщина монолитного перекрытия может составлять значение от 70 мм до 250 мм. Избежать прогиба листов можно с помощью уменьшения шага пролета.

Еще один параметр, на который следует обращать внимание – вес принимающей полезной нагрузки. Норма равна 150 кг/м², к ней нужно прибавить 33%. Погрешность при расчете общей величины эксплуатационной нагрузки не должна превышать 0,5 кг.

Толщина опорных балок и тип профиля напрямую зависит от общего веса конструкции и значения расчетной нагрузки. Вес перекрытия служит базой для определения количества и типа колонн, параметров колонного фундамента, величины нагрузки на одну колонну.

Без предварительного расчета не следует начинать возводить конструкцию. Это может привести к деформации профлиста или всей постройки из-за неверного определения вероятной нагрузки на перекрытие.

Детали расчета можно подробнее изучить в статье по ссылке.

Расходные материалы и инструменты

Для изготовления монолитной конструкции понадобятся такие материалы:

  1. Бетон. Можно применять тяжелый бетон на мелкозернистом или обычном наполнителе и легкий на пористом наполнителе. Класс тяжелых смесей по прочности на сжатие не менее В15, класс легких – не ниже В12,5. Остальные характеристики бетона должны соответствовать СНиП 2.03.01-84. 2.2.
  2. Стальной профнастил марок Н и НС.
  3. Арматура стальная стержневая класса А- II и А- III, проволочная — класс Вр. Рекомендуется использовать арматуру А 400С с диаметром сечения 10,8 мм.
  4. Заклепки и строительные шурупы, жесткие саморезы.

Для работы необходимо приготовить:

  • бетономешалку;
  • песок;
  • лопату;
  • мастерок.

Также понадобится инструмент для крепежных материалов.

Пошаговая инструкция по монтажу

Выбор варианта сооружения перекрытия зависит от особенностей конструкции здания. Есть два основных вида монолитных перекрытий:

  • Балочные. Этот вид подразумевает установку несущей конструкции под профлистом, которая состоит из опорных балок и колонн.
  • Безбалочные. В этом варианте перекрытие опирается на стены (капитальные) и передают нагрузку на металлические колонны, выполняющие роль дополнительных опор.

Технология возведения монолитного перекрытия по профнастилу предусматривает установку дополнительных стоек. После затвердевания бетонной смеси их необходимо убрать.

Этапы монтажа:

  • крепление опалубки из профлиста;
  • армирование;
  • заливка бетоном.

Каждый шаг имеет свои нюансы, выполнение которых обязательно.

Пример схемы устройства:
фото 51353_6

Несъемная опалубка

Основной этап в возведении конструкции — это подготовка и заливка несъемной опалубки из бетоны. Монолитное перекрытие в готовом виде может служить потолком без дополнительного декорирования.

Второе звено, повышающее надежность элемента – профиль. Он обеспечивает ребристое сечение. В итоге конструкция становится более надежной и значительно снижаются затраты на армирование.

Вначале необходимо соединить перфорированные листы с поперечными балками. Затем приступать к монтажу опалубки. Процесс выглядит так:

  1. Установить вертикальные металлические балки. Количество балок не должно быть менее 3-х.
  2. Уложить профилированный настил внахлест в 1 или 2 волны. При этом важно следить, чтобы ребра листа были расположены перпендикулярно к несущим балкам. Крепить листы нужно усиленными саморезами 5,5 мм х 32 мм. На местах нахлестов использовать заклепки. Крепление нужно делать по стыкам профлиста и балок.

    Количество креплений зависит от укладки листа. Если он уложен на 3 балки, то нужно прикрепить в трех местах. Во избежание прогиба листа, укладку на 2 балки делать не рекомендуется. Расстояние между саморезами на стыках – 40 см.

  3. На торцах опалубки установить деревянную перегородку. Высота перегородки определяется толщиной бетонного слоя.

Для обеспечения большей прочности следующим этапом нужно провести армирование опалубки.

Армирование

На стадии армирования перекрытия понадобятся крепкие элементы из металла:

  • проволочная сетка с ячейками, размер которых может быть любым;
  • прутки металлические разного диаметра и сечения.

Арматура является каркасом перекрытия, увеличивающего прочность и долговечность изделия. Все элементы должны быть между собой крепко и надежно соединены. Это можно сделать с помощью сварки или скрутки.

Если металлические прутья расположить отдельно, то они не обеспечат монолиту надлежащую надежность. Для хорошего сцепления элементов с бетоном рекомендуется брать сетку или прутки с рифленой поверхностью. Расстояние от арматуры до наружного слоя бетона не должно быть менее 5 см.

Вариант армирования монолитного бетонного перекрытия по профлисту:
фото 51353_8

Бетонирование

Это завершающий этап устройства опалубки после армирования. Для заливки рекомендуется использовать бетонную смесь марки М350 и мелкофракционный щебень (менее 5 мм). Такая смесь хорошо заполнит пустоты. Обычная толщина заливки – 7-8 см.

Нюансы процесса:

  1. До начала заливки усилить профнастил дополнительными опорами. Это могут быть балки, которые нужно установить по осям пролетов. Это временные технологические опоры, которые следует демонтировать после застывания бетонной смеси.
  2. Бетонирование монолита будет более качественным, если его сделать за один раз. Но, при больших площадях рекомендуется заливать по одному пролету за день.
  3. Следующий шаг – нужно дать бетону выстояться, чтобы он набрал рабочую прочность. Цикл созревания смеси равен 10 суткам. Но окончательное время готовности зависит от погодных условий. Зимой этот период может занять 1 месяц и более. При температуре ниже 0°С в смесь следует добавить пластификаторы. Летом при сильной жаре бетон необходимо постоянно смачивать водой, чтобы избежать растрескивания раствора.

Чтобы получить качественный монолит, необходимо уплотнить слой бетона вибратором и «прожелезнить» сухим цементом.

Прочность конструкции будет высокой при правильном расчете и выборе материалов, а также при точном соблюдении технологических требований.

В момент бетонирования необходимо проверять уровни опалубки и выравнивать внутреннюю поверхность.

После созревания бетона нужно заделать трещины и очистить поверхность монолита от загрязнений.

Ошибки и сложности при устройстве

Риски при монтаже монолитного перекрытия связаны с некоторыми недостатками профлиста. Перечень непредвиденных моментов, с которыми можно столкнуться в процессе работ:

  • потребность в увеличении количества бетонного раствора;
  • снижение жесткости конструкции;
  • сдвигание сроков строительства;
  • превышение сметной стоимости.

На что следует обратить внимание:

  1. Качество расчета. Не следует экономить на услугах проектировщиков. Если расчет проведен неправильно, то несущие профлисты могут не выдержать увеличенную массу бетона.
  2. Качество инструмента и комплектующих. Инструмент необходимо брать удобный с высокой прочностью.
  3. Скорость работ. Профлист нагревается очень быстро и сушит бетон. При задержке это усложнит работу.

При соблюдении рекомендаций и технологии, прочность конструкции будет соответствовать нужным значениям.

Плюсы и минусы профилированного настила

Перекрытие по профнастилу имеет перечень преимуществ:

  1. фото 51353_9Хорошую жесткость. Это дает возможность опалубке выдержать вес жидкой бетонной смеси.
  2. Равномерность нагрузки. Использование несущего профлиста в перекрытии приводит к равномерному распределению на каркас нагрузки от веса.
  3. Прочность. Дополнительную прочность обеспечивают ребра жесткости листа, которые являются частью армирования.
  4. Простота и удобство монтажа. При работе не нужна спецтехника, можно заливать большую площадь и не снимать опалубку.
  5. Пожаробезопасность. Бетонное монолитное перекрытие с металлическим листом имеет высокую степень защиты от воздействия огня.
  6. Эстетичный вид. Наружная часть опалубки выглядит очень аккуратно и может использоваться без дополнительной отделки. Конечно, не в жилом помещении.
  7. Снижение финансовых затрат.
  8. Большой срок службы.

Недостатки:

  1. Увеличение времени строительных работ из-за периода созревания бетонной смеси.
  2. Необходимость одновременной заливки всей массы бетона для улучшения качества монолита.

Однако, при соблюдении технологических требований, преимущества подобного вида перекрытия преобладают над недостатками.

Цена за работу

Цена на работы по монтажу монолитного бетонного перекрытия по профнастилу колеблется от 600 рублей до 3500 рублей за 1 кв. м. Стоимость зависит от статуса исполнителя и перечня операций, которые включены.

Максимальная цена складывается из стоимости:

  • профлиста (1 кв. м);
  • арматуры (п.м/кв.м);
  • бетона;
  • металлических балок опирания.

Также цена зависит от категории используемой техники при монтаже.

Заключение

Для изготовления монолитного перекрытия по профлисту не требуется высокой квалификации исполнителя. Подобную конструкцию можно собрать самостоятельно. Чтобы получить качественный результат, нужно очень внимательно отнестись к этапу расчета и тщательно выполнять инструкцию по созданию монолита.
