Четырехскатная

foto1С каждым годом большое число сторонников 4 скатных кровель пополняют ряды застройщиков индивидуальных домостроений.

Четырёхскатные кровли обладают элегантностью и красотой, что придаёт особую эстетичность и оригинальность внешнему виду домов.

Основой таких конструкций является довольно непростая стропильная система.

Что такое четырехскатная крыша?

Основным признаком такой кровли является наличие 4 плоскостей, наклоненных под определённым углом и связанных в единую конструкцию, полностью закрывающую сверху весь дом. Строение такой кровли имеет свои плюсы и минусы.

Устройство

Классическая четырехскатная крыша представляет собой конструкцию только из вальм (треугольных скатов) в шатровом варианте, вальм, трапециевидных скатов и конькового прогона – в вальмовом. Любой тип имеет каркас, состоящий из накосных, промежуточных стропил и нарожников. В мансардных кровлях предполагается наличие кровельного пирога.

Больше об устройстве четырехскатной крыши можно узнать здесь.

Плюсы и минусы

Популярность 4 скатных крыш можно объяснить рядом достоинств:

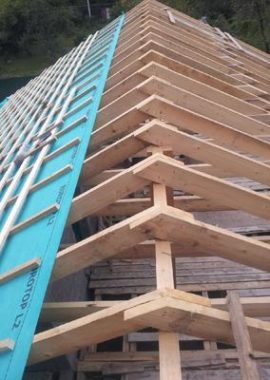

  • foto6Стропильная система представляет собой конструкцию, где все деревянные элементы жёстко связаны между собой.

    Благодаря этому покрытие дома выдерживает существенные нагрузки от выпавшего снега.

  • Угол наклона скатов кровли составляет существенную величину, что обеспечивает эффективный сход снега во время оттепели и прихода весны.
  • Стропильная система позволяет делать свесы большой длины от 300 мм до 1 метра. Свесы со всех четырёх сторон дома защищают фасады, окна, отмостку и вход в здание от негативных атмосферных явлений таких, как снег, гради дождь.
  • Форма вальмовой крыши создаёт условия для просторного мансардного этажа. Благодаря мансарде можно значительно увеличить жилую площадь дома.
  • Отсутствие фронтонов значительно повышает способность кровли дома противостоять сильному ветру. Такие стропильные системы часто возводят в регионах, где торнадо и ураганы бывают нередкими гостями.

В любой самой идеальной конструкции крыши, помимо её достоинств, всегда найдётся место недостаткам. Ими не обделен и 4-скатный каркас:

  • Возведение вальмовой кровли весьма затратное предприятие. Приняв решение строить именно такую конструкцию кровли, застройщик должен быть готов к существенным финансовым затратам.
  • Заниматься строительством 4-скатной крыши под силу только профессионалам и доморощенным мастерам, имеющим за плечами немалый опыт вэтом деле.
  • Важен точный расчёт стропильной системы. Малейшая ошибка может привести к непоправимым последствиям.
  • Мансардные окна зачастую становятся причиной проникновения дождевой воды и талого снега внутрь жилых помещений. Это случается из-за небрежного отношения к соблюдению технологии гидроизоляции чердачных оконных проёмов.

Внимание. Преодолев вышеуказанные недостатки, хозяева дома обретут над своей головой комфортную, красивую и надёжную защиту от негативных явлений окружающей среды на многие десятилетия.

Критерии выбора

При выборе вида четырёхскатного опорного стропильного каркаса решающее значение имеет ряд следующих факторов.

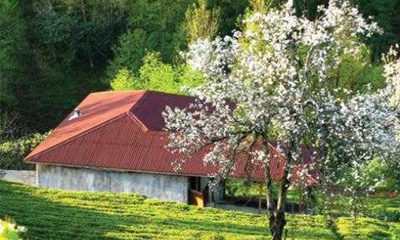

  • foto7Получение дополнительной жилой площади за счёт устройства мансардного этажа.
  • Строительство в районах с большим нормативом снежных осадков.
  • Равномерное перераспределение нагрузки от крыши на наружные и внутренние стены дома.
  • Возможность использования практически всех виды кровельных материалов.
  • Воздушное пространство (в случае холодного чердака) служит отличным теплоизолятором.
  • Большая площадь вальмовой крыши обогревается солнцем,что позволяет даже в зимнее время года значительно экономить на отоплении мансарды.
  • Встроенные в кровлю окна позволяют практически всё дневное время обходиться без искусственного освещения.
  • Чертежи мансард легко найти в Интернете, но привязку к местным условиям должны выполнять профессионалы.
  • Для квадратной в плане приусадебной беседки лучшим вариантом будем возвести 4-скатный шатёр.
  • Погодные условия на юге страны не такие, как на севере. Поэтому в южных районах застройщики предпочитают возводить 4-скатные крыши на стенах из-за небольшой их толщины.

Кровля с 4 скатами имеет достаточно много преимуществ, но строить ее сложнее, чем двускатную или односкатную. Кроме того, под двускатной и мансардной крышами можно более эффективно использовать подкровельное пространство за счет наличия фронтонов. А в пользу односкатки говорит более экономный бюджет монтажа.

О том, что лучше выбрать — двускатную или четырехскатную крышу, мы писали здесь.

Как называются другие виды, чертежи

Существует три вида 4 скатных кровель:

Подробно о видах и формах скатных крыш читайте в этой статье.

На чертежах можно ознакомиться с их конструкцией:

foto2

Шатровые

Шатровая конструкция – это наиболее простая стропильная система, состоящая из 4-х вальм в виде равнобедренных треугольников, сторонами которых являются накосные стропила, основанием мауэрлат. Вершины сходятся в одной точке.

Внутреннее пространство вальм заполнено вертикальными к основанию несущими стропильными балками– нарожниками.

Преимущество перед вальмовыми решениями – это отсутствие трапециевидных скатов, стоек, раскосов, конькового прогона, нижнего ригеля и пр.

Шатровые крыши возводят на беседках, приусадебных постройках, башнях и прочих квадратных в плане строений (как сделать шатровую крышу своими руками?).

foto8

Вальмовые

Вальмовые крыши привлекают своей эстетикой, надёжностью и возможностью разместить под ней жилые помещения. Стропильная система, сложенная из деревянных длинномерных элементов, представляет собой экологически чистую конструкцию большой несущей способности.

foto9

Вальмовая кровля – это объёмная геометрическая фигура, состоящая из 4-х попарно сложенных наклонных плоскостей. Две из них – вальмы в виде равнобедренных треугольников, как в шатровых крышах, опирающиеся своими вершинами на концы конькового прогона (как устроена стропильной системы вальмовой крыши?).

Два других ската имеют вид равнобедренных трапеций. Они ограничены по бокам накосными стропилами, вверху коньковым прогоном, а внизу мауэрлатом. Пространство между коньком и мауэрлатом заполнено рядовыми стропилами и нарожниками.

Особенности. Объём под вальмовой кровлей зачастую используется для устройства мансардного этажа. Застройщик получает возможность значительно увеличить жилую площадь своего дома.

О том, как правильно провести расчет вальмовой крыши, читайте тут, а из этой статьи вы узнаете о подготовке к строительству и этапах монтажа такой кровли своими руками.

Полувальмовые

foto10

Зачастую на пристройках к основному зданию возводят полувальмовую кровлю. Кровля представляет собой одну вальму с двумя боковыми трапециевидными скатами. Противоположной стороной вальмы крыша примыкает к стене соседнего здания.

Справка. Все вариации полувальмовых кровель базируются на элементарной стропильной системе 4-х скатных конструкций. С её основы начинают проектирование новой конструкции опорного каркаса кровли.

К полувальмовым относят датские и голландские типы кровель. Крыши «голландки» получили распространение в Европе из Голландии. В настоящее время такие конструкции всё больше появляются на территории России. Усеченные основания вальм позволяют встроить окна мансарды в стену фронтона.

Датские крыши представляют собой сложную стропильную систему. Здесь можно встретить различные комбинации сочленения вальм и боковых скатов, появление в строении кровли ендов. Тут, как и в «голландке», встраивают вертикальные окна.

Монтаж кровли своими руками

Строительство четырёхскатной крыши предполагает несколько этапов:

  • расчеты и проектирование;
  • подготовка стройматериалов;
  • подготовка основания;
  • возведение элементов стропильного каркаса и обрешетки;
  • устройство кровельного пирога (паро-, тепло-, гидроизоляция);
  • покрытие кровли.

Рекомендуем посмотреть и другие наши статьи о том, как правильно построить четырехскатную крышу своими руками, в том числе с мансардой.

Из видео узнаете о нюансах монтажа четырехскатной крыши:

Правильный расчёт основных параметров


foto11Определившись с видом четырёхскатной кровли, переходят непосредственно к расчёту её основных параметров. К ним относятся угол наклона стропил и высоту коньковой фермы.

Первый параметр носит справочный характер. Его определяют исходя из табличных данных СНиП 2.01.07-85, используя нормативную снеговую и ветровую нагрузки с привязкой к местоположению строительства дома согласно карте СНиПа.

Определив минимальный угол наклона, на чертеже получают высоту шатра или конькового прогона. Можно воспользоваться Интернетом и подобрать по аналогичному проекту размеры профилей (сечений) пиломатериалов для изготовления элементов стропильной системы. Узнать больше о нюансах расчета скатной кровли можно в отдельном материале.

Возведение стропильной системы

Монтаж стропильного каркаса происходит в следующем порядке:

  • опирают центральный ригель на мауэрлат противоположных стен, где будут опираться вальмы;
  • на центральный прогон устанавливают стойки, верхние концы которых связывают коньковым прогоном;
  • на торцы конька опирают диагональные (накосные) стропила, рамы будущих скатов кровли заполняют нарожниками и рядовыми стропилами;
  • монтируют усилительные элементы: стойки, раскосы и шпренгели.

Внимание. Только после тщательной проверки надёжности и прочности стропильного каркаса переходят к устройству контробрешётки, обрешётки и сплошной обшивки досками или брусом. Одновременно занимаются врезкой мансардных окон. После этого приступают к укладке кровельного покрытия.

Фото вариантов кровель частных домов

Строение стропильного каркаса 4-скатных кровель позволяет возводить практичные и надёжные крыши с различными сочетаниями вальмовых и боковых скатов разной конфигурации с другими типами крыш. В результате архитектуры добиваются получение эстетичных форм кровли, придающих особую красоту всему внешнему облику здания.

Во многих странах встречаются конструкции из полных и усечённых вальмовых скатов в соединении с двухскатными кровлями и пр. Вот некоторые примеры.

foto3

Четырёхскатная кровля включает в себя встроенную двухскатную крышу фронтона мансарды и фасада (слева), кровельный козырёк эркера с продухами(почти по центру фасада) и боковой вальмой с полушатровым скатом над застеклённой мансардной витриной.

foto4

Полувальмовая крыша, крытая матами из камыша. Такая кровля придаёт дому сказочный вид. Вполне подходящая иллюстрация к сказкам братьев Гримм, Андерсена и сериалу Гарри Поттер.

foto5

Это образец загородных усадеб, где вальмовая крыша коттеджа примыкает к двухскатной кровле гаража. Общий вид домостроения отличается красотой строгих линий архитектуры фасада в сочетании серого с бежевым цветом. Фантазии архитекторов в этом отношении не имеют границ. В Интернете публикуется огромное множество фото с красивыми 4-х скатными кровлями.

Заключение

Четырёхскатные крыши обладают массой преимуществ перед другими аналогами. Это долговечная защита дома от непогоды, зимней стужи и зноя в летнюю пору. Успешное возведение вальмовой крыши возможно только при наличии опыта в строительстве таких конструкций. В противном случае застройщику лучше не пытаться это делать самому, а обратиться к профессионалам.
