Подвиды

фото 66336_2Высококачественные современные ПВХ-окна сегодня комплектуются сложными инженерными механизмами, обеспечивающими их надежное функционирование.

К ним относятся средства доводки, ручки, ролики, противовзломные и защитные механизмы, ограничители и блокировщики поворота створок.

Также в этот перечень входят системы защиты детей и герметизация. Все они повышают эксплуатационные и охранные характеристики ПВХ-окна и входят в один комплекс, под названием фурнитура.

Какая фурнитура бывает?

фото 66336_4Все опытные монтажники, которые давно работают в сфере продажи и установки пластиковых оконных систем, подтвердят, что срок их службы и рабочие характеристики напрямую зависят от бренда и стоимости фурнитуры.

На рынке сегодня представлены сотни разных моделей каждого вида фурнитуры, для того, чтобы сделать выбор, потребуется знать, какие виды допускаются применять в ПВХ-окнах, условия их функционирования и защиты, а также отличия заводских брендов по срокам эксплуатации и уровню защиты.

Для того чтобы пользователь мог ориентироваться в сотнях разных моделей фурнитуры их классифицируют по типу и функциональному назначению.

По виду

Эта классификация дает наиболее исчерпывающую информации для ПВХ-окна, она определяет способ открывания створок и помогает выбрать покупателю модель не только по технологии «открывания-закрывания», но и по способу подвеса.

Этот принцип является определяющим для подбора всего фурнитурного комплекта, поскольку он требует, чтобы все механизмы работали по определенному модульному принципу.

По этому признаку фурнитура группируется:

  • поворотного типа, оборудованная вертикальным подвесом;
  • среднеподвесного типа, оборудованная горизонтальным подвесом;
  • поворотно-откидного типа;
  • раздвижные системы: подъемно-сдвижные, параллельно-сдвижные и откидные параллельно-сдвижные.

При среднеподвесном типе регулировании створки, механизм позволяет повернуть ее на 180° и после этого способен удерживать в любом положении, при этом гарантируя отсутствие провисания.

Для фрамуг идет особенная комплектация модуля с элементами ограничения откидывания в виде рычажной системы или центрального замка. Установка поворотно-откидного модуля обеспечивает работу регулируемой, естественной, приточной, фрамужной вентиляции в помещении.

Фурнитура по типам также группируется в зависимости от используемого материала: пластик или металл, в качестве последнего широко применяют сталь, а также некорродирующий алюминий и латунь. Самый предпочтительный вариант — сталь декорированная пластиком.

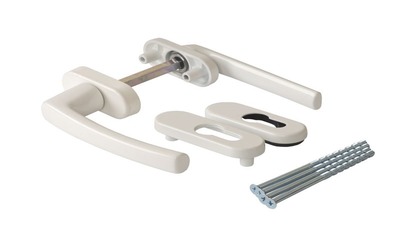

Ручки

В данный момент на рынке имеются огромное количество видов оконных ручек, обладающих различной сложностью конструкции и вспомогательными функциями.

Типовые варианты изготовления ручек для ПВХ-окон:

  1. фото 66336_4Стандартный, самый распространенный и дешевый вариант оконных ручек. Могут работать со створками с классическим, откидным и поворотным методом раскрытия.
  2. Съемный, позволяет снять ручку от запирающего механизма окна, предпочтителен в домах, где проживают маленькие дети.
  3. Ручка с замком, самый надежный вариант защиты и дорогостоящий комплект, такой замок не только защищает окна от ошибок ребенка, но и от внешнего взлома, поскольку замочный механизм интегрирован в ручку, а запирающий расположен внутри створки.
  4. Ручка с кнопочным запором, закрытие створки производится нажатием кнопки, система не позволяет обеспечить защиту от детского открытия створки.

О ручках для пластиковых окон подробнее тут.

Поворотно-откидные механизмы

Это система механизмов, позволяющая открывать створку как в режиме распахивания, перемещая ее горизонтально, так и в режиме откидывания, открывая вертикально.

Движение створки выполняется ручками, которые располагают в центре левого или правого профиля, в зависимости от конфигурации створки. При закрытии створки ее поворачивают вертикально вниз.

Поворот на 90 градусов, переводит ручку в горизонтальное состояние, при этом створка открывается горизонтально. Перемещение ручки верх — обеспечивает вертикальное открытие створки, такое положение соответствует режиму проветривания.

Качественные поворотно-откидные механизмы должны срабатывать предельно плавно, при этом пользователь не должен применять усилие, а прижим створки к раме должен быть плотным, препятствующим проникновению уличного воздуха в помещение.

Больше подробностей по этой теме здесь.

Цапфы

Этот тип гарнитуры отвечает за надежный прижим створки к раме и создание противовзломной системы в оконном блоке.

Разновидности запорных цапф ПВХ-окна:

  • стандартная;
  • грибовидная или противовзломная;
  • вращающаяся;
  • статичная или неподвижная;
  • круглая;
  • овальная;
  • плоская.

Если по конструкции окна форма цапфы не является ключевой, то лучше выбрать цапфу с вращающейся головкой. Это снижает трение при взаимодействии с ответной планкой, установленной на раме и, таким образом, способствует более легкому ходу фурнитуры, снижает на нее нагрузку и существенно продлевает срок службы не только фурнитуры, но и оконной конструкции в целом.

Дополнительная информация о цапфах тут.

Петли

Петли также подбираются по типу оконной конструкции, качественные модификации способны выдержать очень большие нагрузки, создаваемые тяжелым весом и динамическим характером работы створки окна. Специалисты рекомендуют использовать лучшие по долговечности и прочности — кованые петли, хотя они и относятся к самым дорогим изделиям.

По конструкции петли выпускаются открытыми и скрытыми, которые незаметны с внешней стороны окна, эта модификация считается самой популярной. Они встроены в профиль, поэтому обладают самыми высокими противовзломными характеристиками, а на нижней петле комплекта имеется специальная защита от умышленного снятия створки.

фото 66336_7Также петли группируются по месту расположения на:

  1. верхние;
  2. нижние.

По основному назначению на:

  • поворотные;
  • накладные;
  • откидные.

По способу изготовления на:

  1. кованные;
  2. прессованные.

Подробнее о петлях здесь.

Ограничители

Этот тип фурнитуры предназначен для создания условий безопасного проветривания в помещении, они ограничивают створку в слегка приоткрытом положении.

Деталь выполняется в форме небольшой планки с нанесенными отверстиями и фиксатором. Устройство способно сформировать зазоры в пределах от 1 до 10 см. Ограничители изготавливают из металла, пластика и могут быть комбинированными — металлопластиковыми.

Наиболее предпочтительными считаются металлические, так как они надежно удерживают створку при больших порывах ветра без повреждений.

Ролики

Этот вид фурнитуры применяется в раздвижных оконных системах, которые в последнее время у владельцев помещений набирают популярность. Система роликов раздвижного окна представляют собой конструкцию из небольших колесиков, выполненных из металла, плотной по составу резины, ПВХ-материала или нейлона, обеспечивающих плавное открытие створок.

В процессе закрытия створка опускается, уплотнители смыкаются, поэтому створка устанавливается на рабочее место. Резиновые ролики являются абсолютно бесшумными, в то время как ролики из ПВХ и металла шумят при движении.

Противовзломные механизмы

Этот тип фурнитуры противовзломный, устанавливается на ПВХ-окнах, для того чтобы предотвратить открытие створки.

фото 66336_8Как правило, для усиления противовзломного эффекта укрепляют и модернизируют несколько важных фурнитурных механизмов:

  • цилиндрические рамные цапфы меняют на грибовидные, имеющих небольшой, но четко обозначенный выступ;
  • взамен Т-образных ответных планок устанавливают усиленные Н-образные стальные;
  • устанавливают дополнительные элементы.

Механизм срабатывания противовзломной защиты на ПВХ-окна с Н-образной ответной планки обеспечен тем, что она создает противовзломную пару с грибовидной цапфой, с минимальными зазорами между ними, тем самым предотвращая даже самое незначительное смещение створки при взломе.

Так же не получится отжать ее от рамы отверткой и любым другим рычагом. Прочность защитных устройств повышается в связи с тем, что ответные планки, устанавливаемые на рамы, закрепляют длинными саморезами, напрямую в ее армирующий контур.

Для того чтобы противовзломная система надежно работала лучше ее приобретать в виде комплекта противовзломной фурнитуры в составе грибовидных цапф, ответных планок и вспомогательных элементов с несколькими точками запирания, максимальное число которых достигает 9. Это обеспечить наивысший уровень защиты окна.

Вентиляционные клапаны

Эти устройства устанавливаются напрямую в раму окна. Их работа основана на принципе воздушной конвекции, когда перемещаются холодные и теплые потоки области на улице и внутри помещения.

Вентиляционные клапаны стандартных оконных конструкций рассчитываются на минимальный воздухообмен 20 м3/час. Данная величина обеспечивает расчетную кратность циркуляции даже при низком перепаде температур, то есть на теплый период года.

Больше о вентиляционных клапанах тут.

Упоры

Этот тип фурнитуры также относится к защитным элементам, выпускается в виде специальных накладок. Они предохраняют конструкции окон и прилегающие поверхности от механических повреждений. В основном, они выпускаются в виде накладок на ручки и подоконники. Выполняются из силикона, пластика, резины и других эластичных исходных материалов.

Применение оконных упоров дает возможность оградить створки, стеклопакеты и стены от ударов, вмятин, трещин и прочих аналогичных дефектов, полученных от механических воздействий.

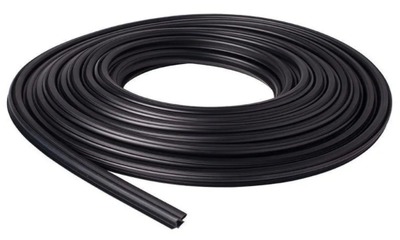

Уплотнители

Уплотнители считаются самыми важными элементами пластиковых окон, которые организуют герметичность оконного блока, увеличивают сопротивление теплопередачи конструкции, таким образом, повышают энергосберегающие характеристики дома и квартиры.

Наиболее популярные уплотнители ПВХ-окон:

  1. фото 66336_9Силиконовые из каучука, занимает лидирующее положение, благодаря экологически чистому материалу с высокими изолирующими характеристиками и устойчивостью к погодным осадкам.
  2. Термоэластопластовые (ТЭП) полученные комбинацией резины и модифицированного пластика. Имеют более низкие защитные характеристики, но при этом располагают бюджетной ценой.
  3. Синтетические каучуки из этилпропилена, обладают высокими техническими качествами по прочности и эластичности.

Больше сведений об уплотнителях тут.

Планки

Фурнитура для окон-ПВХ состоит из нескольких деталей – подвижные цапфы, двигающиеся вдоль профилей, а также ответные планки, что монтируются на несущей раме.

Ответная планка для ПВХ-окон – считается очень важной деталью, которая изготавливается из стали высокой прочности. Монтируется она на вертикально расположенном импосте несущей рамы, обязательно напротив запирающих цапф.

В этой статье нашего сайта больше об ответных планках.

Замки и защита от детей

Эти устройства устанавливают на ПВХ-окнах, чтобы обезопасить детей от случайного открытия. Сегодня в торговой сети можно приобрести следующие модификации с защитным замком:

  1. Ручка с замком, интегрированным в конструкцию. Этот вариант обеспечивает самый простой вариант защиты и при этом они имеют довольно надежную систему эксплуатации. К недостатку относится то, что ключ потребуется постоянно сохранять в надежном месте.
  2. Блокиратор для поворотно-откидных створок. Устанавливается внизу створки и прочно фиксирует ее положение, не позволяя ребенку ни открывать ни закрывать окно, оставляя минимальное положения для вентиляции.
  3. Штек-розетка с установленной заглушкой. Защита выполнена в виде запирающейся розетки со съемной ручкой, ее можно снять и хранить в недоступном месте, а при необходимости использования, ее просто установить на место.

Многозапорный замок обеспечивает защиту окна, как от внешнего несанкционированного открытия, так и от внутреннего — детьми. Эти защитные механизмы имеет по всем показателям существенное преимущество над остальными вариантами защиты.

Подробнее о защите здесь.

По производителям

Классификация фурнитуры по производителям очень важное направление для покупателей, чтобы не приобрести изделия сомнительного качества, внутренние дефекты которых могут вывести оконную конструкцию из строя задолго до установленного производителем, срока эксплуатации. Створка перестанет закрываться, окно будет холодным, а откосы покрыты плесенью.

На российском рынке проверенной и надежной фурнитурой считаются изделия таких проверенных марок, как Фаворит, Мако, Roto, Рехау.

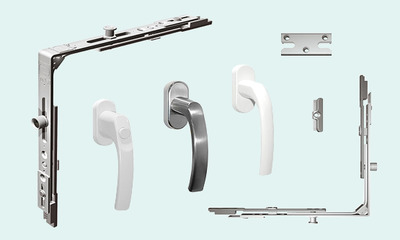

Фаворит

Фурнитура FAVORIT из Германии относится к универсальным видам изделий, которую можно устанавливать на различных профилях, имеющих фурнитурный паз. Продукция этой марки завоевала признание во всем мире.

Преимущества фурнитуры FAVORIT:

  • фото 66336_10модульная конструкция;
  • высочайший уровень совместимости с другими системам;
  • экономичность и универсальность;
  • простая и быстрая установка;
  • широкий выбор вспомогательных узлов и механизмов;
  • европейское качество по стандарту DIN ISO 9001;
  • высокие антикоррозионные характеристики;
  • европейский уровень комфорта и современный дизайн;
  • обеспечивает регулировку равномерности прижима створки к раме, создавая высокие звуко-, теплозащитные характеристики;
  • повышает класс взломостойкости оконной системы;
  • уникальный микролифт в 2-х положениях створки: поворотном и откидном; блокиратор ошибочного действия.

К недостаткам пользователи относят высокую цену и меньшее количество запорных цапф по сравнению с другими комплектами.

Мако

Австрийская фурнитура Maco относится к новейшему типу комплектов для поворотно-откидных окон, отличается высочайшим классом исполнения, является основной для оконных систем Steko IDEAL.

К преимуществам фурнитуры Maco пользователи относят:

  • высочайший уровень функциональности и долговечности;
  • высочайший класс противовзломности с применением роликовых взломостойких i.S-цапф; обеспечивает новый уровень взломоустойчивости оконного блока;
  • плавная и надежная работа всех механизмов в комплекте, благодаря чему элементы окна жестко и плотно прилегают друг к другу;
  • защитное покрытие на основе воска;
  • высокий антикоррозионный эффект;
  • высокие гарантийные обязательства, 25000 срабатываний, 10 лет безаварийной работы.

К недостаткам специалисты относят:

  • высокую стоимость;
  • повышенную жесткость срабатывания механизмов.

Полная статья о фурнитуре Мако в статье по ссылке.

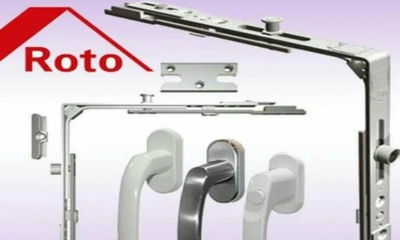

Рото

Еще одна модификация германской фурнитуры имеет несколько товарных серий:

  1. фото 66336_11Roto Komfort для труднодоступных блоков;
  2. Roto NT противовзломная в стандартной комплектации;
  3. Roto Tilt First специально з защитой от случайного открытия детьми;
  4. Roto Patio PS для раздвижных ПВХ-окон;
  5. Roto NT-S черной расцветки для влажных помещений;
  6. Roto outward opening для конструкций с наружным открытием.

Преимущества фурнитуры Roto для ПВХ-окон по оценкам пользователей:

  • универсальность для любых типов окон, как стандартной, так и не стандартной формы, в том числе и арочных;
  • простотой монтаж в связи с использованием модульной системы сборки;
  • повышенный уровень безопасности;
  • высокая антикоррозионная устойчивость;
  • привлекательный дизайн;
  • инновационное покрытие Roto Sil Nano антиагрессивное во внешней среде по DIN EN 13126/8 с матовой серебристой поверхностью.

Фурнитура Roto комплектуется инновационными системами управления окном: датчиками разбития стеклопакета, электроприводами, контролирующими магнитными системами открытия/закрытия, электромеханическими системами откидного проветривания.

К недостаткам пользователи относят:

  1. высокую стоимость фурнитуры;
  2. относительно небольшой диапазон регулировки по прижиму;
  3. ограниченность по максимальным размерам створки 2400х1600 мм и весом до 130кг.

Больше о фурнитуре Рото здесь.

Рехау

Германская фурнитура разрабатывалась специально для одноименных оконных систем, имеет проверенное временем качество, что объясняет большую популярность бренда на российском рынке.

К преимуществам оконной фурнитуры Rehau относят:

  • стабильность механизмов срабатывания;
  • долговечность;
  • высокую антикоррозийность;
  • способствует созданию высоких шумо-, влаго- и теплозащитных характеристик оконного блока;
  • возможность выбора способа открывания створок.

К недостаткам фурнитуры этого бренда пользователи относят высокий уровень цен и низкую универсальность, в отношении установки на других оконных конструкциях.

По защите

Сегодня этот вид классификации ПВХ-окон является особенно важным для многих покупателей, что связано с высоким уровнем проникновения в дом или квартиру. Согласно, существующей статистики:

  1. более 50% взломов совершаются через балкон;
  2. 28% — через окна;
  3. 12% — через двери;
  4. 10% — через подвал.

фото 66336_12К противовзломной фурнитуре относятся:

  1. усиленная ответная планка с креплением в 3-х точках;
  2. гибридная усиленная запорная цапфа;
  3. усиленная оконная ручка с ключом и стальная пластина с защитой от высверливания.

Оконная фурнитура по уровню защиты отличается ценой.

Обычная

Стоимость обычной фурнитуры для ПВН-окон:

  • накладка декоративная нижней петли — 40.86 руб./шт.;
  • петля поворотная на створке Roto — 244.07 руб. /шт.;
  • петля на створке нижняя Win Internika — 6.99 руб. /шт.;
  • петля средняя фальцевая, регулируемая Roto — 227.94 руб./шт.;
  • запор основной поворотно-откидной, Siegenia — 221.50 руб. /шт.;
  • ножницы Roto — 315.04 руб./шт.;
  • планка ответная Internika — 24.73 руб./шт.;
  • запор основной 2 цапфы, Vorne — 122.58 руб./шт.;
  • ограничитель открывания (шуруп), Roto — 211.81 руб./шт.;
  • ручка оконная Internika Titan — 176.28 руб./шт.

Противовзломная

Самые проверенные производители противовзломной фурнитуры:

  • Roto;
  • Maco;
  • SIEGENIA.

Они выпускают ее в соответствии с требованиями общеевропейского стандарта DIN V ENV 1627-1630.

Современная противовзломная оконная фурнитура выпускается в виде изменяемой системы, которая зависит от требуемого уровня защиты и определяет число створчатых деталей и ответных частей. Число противовзломных зацепов устанавливает класс безопасности: чем он выше, тем больше зацепов в противовзломном комплекте.

Классификация противовзломной фурнитуры:

  • 1 класс противостоит физической силе: удар ногой, плечом или рукой.
  • 2 класс обеспечивает защиту от инструментов: плоскогубцы, клинья и отвертки.
  • 3 класс — защита от монтировки и лома.

Средние цены на противовзломную фурнитуру:

  • замок Penkid — 400.0 руб.;
  • угловой переключатель Roto с противовзломной цапфой — 200.0 руб.;
  • противовзломная ответная планка Roto — 100.0 руб.;
  • угловой переключатель ножниц с противовзломной цапфой — 220.0 руб.;
  • пластина Roto от высверливания ручки — 150.0 руб.

Специалисты советуют устанавливать защиту в комплекте, лучше всего если его будет настраивать специализированная компания.

Средние цены на комплект противовзломной фурнитуры с установкой:

  • Противовзломная фурнитура Wing Haus с монтажом — 8600 руб.
  • Противовзломная фурнитура Roto с монтажом — 7400 руб.
  • Противовзломная фурнитура Maco c монтажом — 7300 руб.

Как правильно выбрать для пластиковых окон?

Для многих покупателей, фурнитура ПВХ-окна не является основной, ведь она не бросается в глаза, большая часть ее узлов являются скрытыми. Тем не менее, даже на самых лучших стеклопакетах и металлопрофиле, с плохим фурнитурным набором, ПВХ-окно не проработает и половину положенного ему срока. Это объясняется тем, что именно на эти механизмы воздействуют самые большие динамические и механические нагрузки.

Критерии выбора фурнитуры ПВХ-окна:

  • фото 66336_13возможность без поломок удерживать большие и продолжительные нагрузки;
  • комфортность в работе и ремонте, отсутствие особенных требований по обслуживанию;
  • долгий срок эксплуатации без поломок;
  • стойкость к коррозионным процессам;
  • интегрирование в систему дополнительных функций;
  • противовзломная система с грибовидными цапфами и большим числом точек запирания;
  • механизмы щелевого проветривания;
  • блокиратор, для защиты от ошибочного действия.

Следует помнить, что цена на высококачественную фурнитуру достигает 15% стоимости ПВХ-окна.

Больше информации в статье по ссылке.

Заключение

Фурнитура для ПВХ-окна очень важная составляющая его функциональности, безопасности и долговечности. Для того чтобы окно было многофункциональным лучше выбирать противовзломную фурнитуру проверенных брендов Roto, Maco и SIEGENIA. Надежный противовзломный фурнитурный комплект, как правило. обходится до 15% стоимости качественного ПВХ-окна.
