foto26159-2Готовые конструкции для строительства очень облегчают процесс проведения работ и намного ускоряют его.

Если говорить о готовых панелях из бетона или железобетона, то они появились около 50 лет назад, но уже стали неотъемлемой частью целых районов многоэтажек и частных домов. Также их используют в качестве готового забора.

В чём их особенности, как работать с бетонными стеновыми панелями, расскажем далее.

Что это такое?

Стеновые панели представляют собой готовые элементы для возведения зданий или других объектов, которые были изготовлены на заводе в промышленных условиях. Эти элементы, как конструктор, соединяются друг с другом.

Благодаря этому конструкция становится особенно прочной и надёжной, она соответствует всем требованиям госстандартов и может прослужить не один десяток лет.

При изготовлении бетонных панелей используется бетон, а при создании конструкций ЖБИ добавляется арматура (прутья или армирующая сетка), которая придаёт элементам ещё большую прочность.

Надёжность ж/б элементов гораздо выше, чем бетонных, ведь в состав железобетона дополнительно входит сталь. По отдельности бетон и сталь имеют свои достоинства и недостатки, которых нет у второго материала.

Например, самый существенный недостаток в бетоне – слабая устойчивость к растяжению, а самый главный плюс – высокая устойчивость к сжатию. В случае со сталью, всё обратно противоположно. То, что для бетона минус, для неё плюс и наоборот. Поэтому, эти два материала компенсируют слабые стороны друг друга и вместе имеют улучшенные технические параметры.

Требования ГОСТ и СНиП

foto26159-3Поскольку готовые стеновые панели относятся к ответственным конструкциям, на которых держится всё здание, к ним предъявляются серьёзные требования со стороны ГОСТов и СНиПов.

В этих нормативных документах описываются:

  • параметры бетона и других составляющих,
  • качество арматуры,
  • правильность расчётов,
  • технологии производства,
  • транспортировки и хранения материала.

Например, ГОСТ 11024-2012 даёт чёткий регламент на классификацию, параметры элементов, требования к их приёмке, способам испытаний и контроля, транспортировке и хранения.

В нём указано, что фактический размер готового элемента по длине и ширине может отклоняться от номинального размера:

  • на 5 мм при типоразмере до 4000 мм;
  • на 6 мм при типоразмере от 4000 до 8000 мм;
  • на 8 мм при типоразмере от 8000 мм.

Этот же параметр, но по толщине элемента, может отличаться на 5 мм.

Для двухслойных панелей стандартная толщина несущего слоя должна быть минимум 80 мм для тяжёлого бетона и минимум 100 мм для лёгкого бетона.


На поверхности панели в местах соединения элементов не должно быть выемок больше 3 мм в диаметре и глубиной свыше 2 мм, наплывов больше 2 мм, отколов бетона или железобетона глубиной свыше 2 мм и длиной больше 3 см на каждый метр ребра элемента. Не допускается наличие жировых или ржавых участков.

ГОСТ 28984-2011 определяет размеры панелей, которые рекомендуется делать кратными 10, 20 либо 50 мм. ГОСТ 21780-2006 так же, как и ГОСТ 11024-2012 определяет максимально допустимые отклонения элементов от установленных размеров.

ГОСТ 13015-2012 устанавливает размеры и количество дефектов на поверхности панели (выбоин, сколов, наплывов). Также в ГОСТе прописано, что в маркировке конструкции несмываемой краской должно быть указано название материала, штамп ОТК, обозначение завода, изготовившего элементы, дата выпуска продукции и его масса (особенно, если она свыше 800 кг).

В СНиПе 52-01-2003 указаны правила при производстве и эксплуатации материала. Например, бетон должен соответствовать классу В по прочности на сжатие, классу F по морозоустойчивости, марке W по водонепроницаемости и марке D по плотности. Если в железобетон добавляются арматурные канаты, то их Ø от 6 до 15 мм. Также может использоваться стальная арматура.

Любые арматурные прутья должны иметь маркировку и сертификаты соответствия ГОСТам. При перевозке и хранении арматуры не допускается её деформация или поражение коррозией, поскольку это снизит её сцепляемость с бетоном.

Виды бетонных плит

Стеновые панели могут отличаться по нескольким признакам:

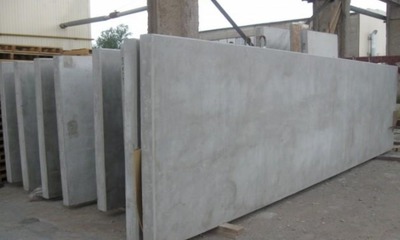

  1. foto26159-4По назначению и месту применения (для постройки промышленных объектов, частных и многоэтажных домов, цокольных и чердачных помещений, заборов, внутренних перегородок).
  2. По конструктивным особенностям (из одного или разных видов бетона, монолитные, пустотелые, сборные).
  3. По нагрузкоустойчивости (несущие, самонесущие, ненесущие, поэтажно несущие).
  4. По внешнему виду (с декоративным лицевым слоем и без него, т.е., когда нужно дополнительно проводить финишную отделку поверхности).
  5. По другим техническим параметрам (марке, способу армирования, по виду бетона – лёгкий или тяжёлый и т.д.).

О видах стеновых железобетонных панелей расскажет эта публикация.

Технология монтажа

Существует 2 способа того, как монтировать стеновые панели:

  • механическим путём (при помощи анкеров, дюбелей и гвоздей, болтов, сварки);
  • химическим путём (при помощи клея или клеящей смеси).

Выбор способа зависит от размеров элементов и пожеланий клиента.

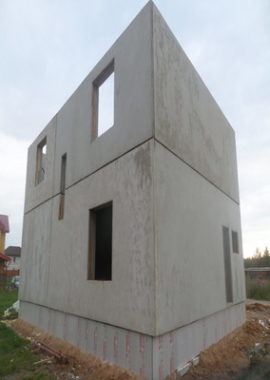

Строительство стен частного дома

Основные этапы по монтажу наружных и внутренних стеновых плит для малоэтажного частного дома:

  1. Тщательное планирование и расчёт. Нужно заранее продумать, сколько материала требуется купить, какая спецтехника понадобится, как её арендовать и где она будет размещаться во время выполнения работ, чтобы не повредить линиям электропередач.
  2. Проведение разметки границ будущего здания.
  3. Подготовка фундамента и копка траншеи под установку плит.
  4. Посыпка дна песком и щебнем.
  5. Изготовление опалубки и заливка её бетоном.
  6. Установка плит при помощи автокрана.
  7. Заделка швов раствором и сварочные работы для соединения металлических конструкций на армопоясе вверху.
  8. Монтаж балочных перекрытий и кровли.

Еще больше информации в этой статье.

Забора

Для монтажа плит в качестве забора порядок технологии почти такой же.

Пункты 1-6 повторяются. Далее при помощи сварки отдельные элементы и детали соединяются друг с другом. Зазор между почвой и нижней частью панелей засыпается землёй. Забор готов.

Особенности строительства забора из бетонных панелей рассмотрены в этой статье.

Плюсы и минусы готовых изделий из бетона и железобетона

Достоинства готовых стеновых панелей:

  • foto26159-5огнеустойчивость;
  • способность выдерживать перепады температур, влияние влаги и ультрафиолета – они не выгорают, не плесневеют и не сыреют;
  • механическая прочность и надёжность;
  • длительный срок службы;
  • быстрый монтаж;
  • высокая несущая способность;
  • обеспечение хорошей теплоизоляции и шумоизоляции;
  • создание ровной поверхности, которая не требует дополнительной отделки (кроме поверхностей без облицовочного слоя);
  • универсальность и возможность монтажа в любое время года;
  • большой выбор изделий по форме, фактуре;
  • минимум бракованных элементов, поскольку есть гарантия качества от завода-изготовителя;
  • простота в транспортировке, обслуживании и очистке.

Но есть и несколько недостатков у готовых панелей:

  1. Тяжёлый вес конструкции.
  2. Обязательное привлечение спецтехники, начиная от перевозки и кончая установкой.
  3. Сложность фрагментной реставрации или замены отдельного участка – придётся убирать весь элемент.
  4. Ограничение по размерам. Готовые элементы требуют точных расчётов, иначе придётся делать подрезку, а это очень сложно.
  5. Не маленькая цена на продукцию.

От чего зависит цена на материал?

Цена на бетонные или железобетонные конструкции зависит от материала элементов (железобетон дороже), от размеров и особенностей деталей (проёмы, углы, ступеньки, формы, изгибы).

Стоимость некоторых видов панелей:

  • П-6В длиной около 4 м и высотой 2,5 м стоят от 9 400 руб. за плиту;
  • 3ПБ 40-20 (те же, габариты, но вес чуть больше – около 2,1 т) – 9 870 руб. за плиту;
  • Ф 9.7.5 – 1990 руб. за элемент (вес 480 кг);
  • Ф 12.7.5 – 2 410 руб. за шт. (вес больше предыдущего вида на 100 кг);
  • ИЖ 31-77 ПО-2 – 5 800 руб.;
  • ИЖ 31-77 ПО-3 – 5 000 руб.;
  • П-5В – 5 600 руб.

Цены на бетонные панели для строительства дома рассмотрены в этом материале.

Заключение

Панели из бетона и ЖБ очень прочные и долговечные. Но их монтаж требует наличия спецтехники. Так что нужно заранее подыскать надёжную компанию, предоставляющую услуги автокрана.
