Вальмовая

foto1Среди многочисленных типов кровли наиболее жесткой и элегантной, считают вальмовую крышу, состоящую из 4 скатов, устанавливаемых под наклоном и препятствующих попаданию осадков на фасад здания.

Дома с такой кровлей выглядят изысканно и нарядно, однако, архитектурное решение требует грамотных расчетов, любая ошибка сказывается на прочности и долговечности строения.

Что такое вальмовая крыша — определение и описание

Конструкция состоит из трапециевидных 2 скатов, размещаемых напротив друг друга, и 2 треугольных, начинающихся от конька и идущих до карниза. У кровли отсутствуют фронтоны, но по периметру на одном уровне устанавливается карнизный свес, предотвращающий попадание воды на фасад и придающий крыше оригинальный вид.

По бокам конструкции торцевые скаты или вальма, соединяются ребрами, расположенными под наклоном. Диагональные стропила идут к углам здания, а основные, опираясь на мауэрлат, поддерживают и укрепляют конек конструкции.

Справка! Угловые ребра, соединяющиеся в точке, где располагается опорная балка конька, придают конструкции жесткость, предотвращают деформирование.

Плюсы и минусы

  • foto6С вальмовой крыши легко сходит снег.
  • Карнизные свесы, что устанавливаются по периметру кровли, защищают фасад здания от дождевых потоков.
  • Благодаря тому, что все скаты монтируются под большим наклоном, уменьшается ветровая и снеговая нагрузка, при ураганном ветре или снегопаде элементы конструкции не разрушаются.
  • Строение с вальмовой кровлей выглядят элегантно.

К серьезным минусам конвертной кровли относят:

  • высокую стоимость установки конструкции;
  • большой расход материала для настила;
  • малую площадь чердака.

Отсутствие фронтонов не дает возможности обеспечивать внешнее освещение, поэтому в конструкции прорезают проемы для мансардных окон, которые монтировать сложнее, чем обычные. Крыша, содержащая много элементов, получается тяжелой по весу, и фундамент здания, на который она устанавливается, должен быть прочным и устойчивым.

Критерии выбора

При ограничении в бюджете стоит выбирать более простую конструкцию, монтаж которой можно выполнить самостоятельно, не нанимая строителей.

При монтаже плоской или двускатной кровли, не нужно обустраивать сложную стропильную систему, что уменьшает количество строительного материала, облегчает работу. Но из-за меньшего угла ската такие кровли подвержены излишним снеговым и ветровым нагрузкам.

Справка! Вальмовая кровля популярна в западной Европе и часто используется для домов с мансардой, подходит и для беседок, и для двухэтажных коттеджей.

Для тех, кому финансовый вопрос не мешает, критерием выбора служат преимущества вальмы:

  • Не задерживает снег на поверхности.
  • Проявляет стойкость к ветровой нагрузке.
  • Придает дому эффектный вид.
  • Сохранение и равномерное распределение тепла в чердачном помещении.

Типы конструкций

Кроме классической вальмовой конструкции, существуют другие разновидности 4-скатной кровли:

  • foto7Ломаная стоит дороже, но позволяет чердачное помещение использовать под комнату. Возможно, вам будет интересно узнать о том, как сделать ломаную крышу своими руками, в том числе и с мансардой.
  • У шатровой крыши, больше подходящей для квадратных строений, диагональные ребра соединяются в одной точке (о том, как сделать шатровую крышу своими руками, читайте здесь).
  • У полувальмой кровли, как и у классической конвертной, 2 типа скатов – в форме трапеции и треугольника, но последние укорачиваются за счет установки фронтона. Об особенностях конструкции и обустройстве полувальмовой крыши своими руками читайте тут.
  • У крыши голландского типа боковые скаты длиннее сторон треугольника. Она не задерживает осадки, проявляет устойчивость к ветровой нагрузке.
  • Датская кровля отличается укороченными вальмами, размер которых уменьшает фронтоны, что монтируются в ее верхней части.

Больше о разновидностях и типах вальмовых крыш читайте в этой статье.

Устройство

Основа вальмовой крыши состоит из следующих элементов:

  • Конек — вершина крыши и опора для стропил.
  • Вальмы — треугольные скаты над торцевыми стенами.
  • Скаты — 2 трапециевидных ската, начинающихся от конька и заканчивающихся свесом.
  • Ребра – места соединения трапециевидных скатов и вальм.
  • Стропильная система — различают 3 типа стропил: диагональные, промежуточные и короткие нарожники. Подробно о подготовке и этапах монтажа стропильной системы вальмовой крыши мы рассказывали здесь.
  • Усиливающие и формирующие кровлю элементы – шпренгели, подкосы, стойки, обрешетку и т.п.

Подробнее об устройстве вальмовой кровли читайте тут.

Отличия для для разных строений

На террасах, банях, сараях четырехскатная кровля из-за сложности монтажа применяется, в отличие от частных домов.

  • foto8Для квадратных строений рекомендуют выбирать шатровую конструкцию, треугольные скаты, которой сходятся в одной точке.
  • Для прямоугольных подойдет классическая вальмовая.
  • Для террасы или пристройки малой ширины устанавливают висячие или наклонные под углом до 40° стропила, опирающиеся на балки перекрытия или на основание.
  • Для беседок вальмовая кровля – достаточно популярный вариант. За счет небольшого объема она достаточно проста в монтаже.
  • При строительстве одноэтажных домов и коттеджей в северных регионах чердачное пространство увеличивают и защищают фундамент от косых дождей, выбирая крышу голландского типа с небольшим скатом, примыкающим к коньку. Также есть возможность обустроить мансарду.
  • В частных 2-этажных домах четырехскатная конструкция не только обеспечивает создание третьего этажа, приспособленного для проживания, но и защищает фасад от снегопадов, ливней. Используя натуральные материалы для настила, создают красивое здание с колоритным дизайном.
  • Для многоэтажек четырехскатная конструкция не годится, максимальная высота – 3 этажа.

Справка! Сохраняет тепло, способствует эффективному сжиганию топлива датская кровля с наклонными вальмами, поскольку в районе выхода трубы остается свободное пространство.

Стоимость такой кровли

foto9Чтобы рассчитать цену м2 под ключ, определяют:

  • величину крутизны скатов;
  • размеры конструктивных элементов;
  • расстояние между стропилами, их габариты.

За монтаж 1 кв. м мауэрлата строители просят от 400 до 450 р., шаговой обрешетки – 185 или 200, коньков – от 580. За установку квадратного метра висячей и наклонной стропильной системы специалисты берут не менее 500 рублей.

Правильный монтаж своими руками

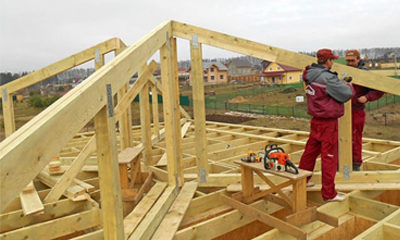

  1. При самостоятельном монтаже каркаса стропильной системы сначала собирают отдельные элементы.
  2. Опорный брус, передающий нагрузку от кровли к стенам, укладывают по периметру строения на прокладку.
  3. На мауэрлат и лежень помещают балки перекрытия 2-этажа, к которым фиксируют стропильную систему.
  4. Стропила фиксируют в 2 местах – снизу на мауэрлате, сверху на коньковый прогон, устанавливают накосные стропила.
  5. Для повышения устойчивости каркаса монтируют распорки и затяжки.
  6. Под кровельный материал делают обрешетку из досок или фанеры.
  7. Укладывают слои кровельного пирога.
  8. Для улучшения циркуляции воздуха к стропилам монтируют контробрешетку.

Больше о том, как правильно сделать вальмовую крышу своими руками, читайте в отдельной статье.

Из видео узнаете, как собрать стропильную систему вальмовой крыши:

Расчеты

При определении наклона скатов учитывают:

  • ветровую нагрузку в местности;
  • объем атмосферных осадков;
  • вид материала для настила.

Кроме того, рассчитывают шаг и сечение стропил. Чем меньше шаг, тем меньше нагрузка на каждый погонный метр стропильной ноги, и тем меньшее сечение пиломатериала можно брать.

Еще один параметр, влияющий на сечение — это пролет стропильной ноги, т.е. расстояние между двумя точками опоры. Читайте здесь, как правильно рассчитать стропильную систему.

Для определения основных параметров кровельной конструкции разработаны строительные калькуляторы, использующие нормативы и формулы. Определение высоты кровли зависит от выбранного угла ската. В конструкции необходимо условно выделить прямоугольный треугольник, в котором одна из сторон будет искомой высотой.

Формула: h = b / 2 * tanA

Высоту кровли необходимо определять правильно, если ее монтировать выше, чем требуется по расчету, увеличиваются затраты на материал. Когда конструкция ниже оптимального значения, возникает необходимость в монтаже дополнительных опор.

Для определения площади крыши складывают площади вальм, умноженные на 2.

S треугольника = h*b/2, где

  • h – высота ската (расстояния от карниза до торца конька);
  • b — длина карниза ската.

S трапеций = (a+b)h/2, где

  • a — длина конька;
  • b — длина карниза;
  • h — высота ската.

Более подробно расчет вальмовой кровли мы разбирали в этой статье.

Виды материалов

Для вальмовой крыши используют разный материал – штучный и листовой.

  • foto11Металлочерепица, изготовляемая методом профилирования из стали, обрабатывается полимером, защищающем кровлю от солнца и влаги.

    При настиле этого материала не усиливают стропила, не используют специальное оборудование. Больше о строительстве вальмовой крыши из металлочерепицы узнайте здесь.

  • Мягкая кровля, которую делают из органических волокон, со временем рассыпается, боится огня, чаще используется для настила крыши беседок, террас.
  • Композитная черепица выглядит нарядно и отличается высокой прочностью, но стоит дорого. Стальные листы, из которых производится такой материал, обрабатывают защитным составом, покрывают гранулированным камнем.
  • Профнастил радует дешевизной, разнообразием окраски, но летом нагревается на солнце, не устойчив к коррозии, применяется для вальмовых крыш, устанавливаемых чаще на беседках.
  • Ондулин, выполняемый из битума и прессованной бумаги, не ржавеет, не выделяет токсины. Гибкие и прочные волнистые листы, выглядят нарядно, используются в вальмовых крышах, но имеют шероховатую поверхность, на которой собирается грязь, гнутся под давлением.
  • Кровля из матового или глянцевого фальцевого материала служит более 50 лет, производится из меди, титан-цинка и используется в сложных конструкциях.

Фото красивых вариантов для одноэтажных и двухэтажных частных домов

Кровля с 4 наклонными скатами способна превратить одноэтажный дом в элегантное здание, в котором хватит места и для обустройства кабинета, и для оборудования на образовавшемся чердачном помещении отдельной комнаты для младших членов семьи.

foto2

Ломаная крыша, верхняя часть в которой пологая, а нижняя крутая, увеличивает внутреннюю площадь строения, придает зданию шарм и оригинальность.

foto3

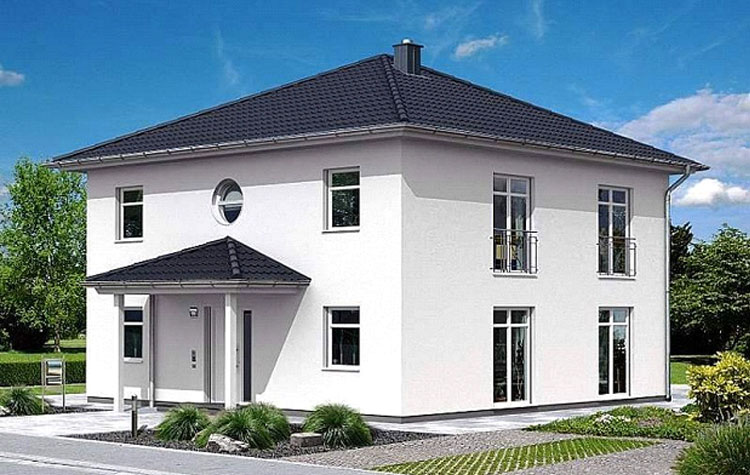

Шатровая вальмовая кровля со строгим дизайном – отличное решение для частного дома квадратной формы.

foto4

У классической модели вальмой кровли с эркером диагональные ребра опираются на коньковые прогибы, свесы установлены на одном уровне.

foto5

Заключение

Четырехскатная крыша делает строение привлекательным, предотвращает попадание осадков на фасад здания, проявляет устойчивость к сильным ветрам, радует долговечностью.
