фото 52279_2Пустотные плиты перекрытия – универсальный вид бетонных и железобетонных изделий. Они используются при строительстве любого типа сооружения.

Благодаря наличию пустотных элементов перекрытия имеют малый вес. Дополнительное армирование повышает его прочность.

Пустоты служат каналами для прокладки коммуникаций, а также улучшают изолирующие свойства здания. Производители выпускают разный сортамент пустотелых перекрытий для частного и промышленного строительства.

Какие виды плит существуют и чем они отличаются?

Изделия выпускаются в широком видовом ассортименте.

Разные изделия отличаются по:

  • форме и количеству пустот;
  • назначению;
  • размерам.

Перекрытие состоит из трех частей:

  1. Верхняя. Предназначена для кладки утеплителя или напольного покрытия разного вида.
  2. Нижняя. Выполняет роль потолка. Используется для его декорирования и монтажа подвесных потолочных конструкций.
  3. Средняя или конструкционная. Эта часть располагается между двумя предыдущими и удерживает всю конструкцию в воздухе. Именно она испытывает постоянную и динамическую нагрузку от фиксированных элементов (мебель, сантехника, перегородки) и от двигающихся (жильцы, животные).

От конструктивных различий пустотных перекрытий зависит их назначение и характеристики. Назначение определяется по виду кладки:

  • по одной стороне;
  • по двум сторонам (торцевым);
  • по трем сторонам;
  • по четырем сторонам (2 торцевые и 2 боковые).

Все виды получают опалубочным способом. Безопалубочное непрерывное формование на длинных стендах происходит при изготовлении марки ПБ. Она обеспечивает в постройках опру по двум сторонам.

Количество отверстий

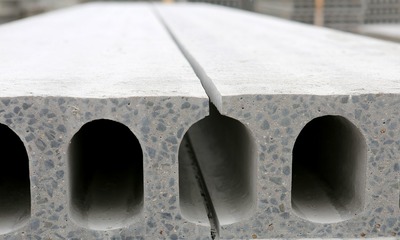

фото 52279_3По количеству полостей делятся на:

  • пустотные;
  • многопустотные.

Количество сквозных отверстий нормировано ГОСТ 9561-2016 и варьируется от 5 до 9 штук.

От числа пустот зависит устойчивость перекрытия к изгибам, а также коэффициент шумо- и теплоизоляции помещения.

Эти характеристики обеспечивает:

  1. наличие воздуха в отверстиях, который служит дополнительным утеплителем;
  2. гасит звук и механические колебания.

Пустотные отверстия значительно снижают вес перекрытия.

Форма пустот

Межэтажные пустотные изделия имеют отверстия различной конфигурации. Основные виды полостей:

  • круглые;
  • овальные;
  • грушевидные;
  • полукруглые.

Размеры пустот влияют на эксплуатационные характеристики.

Круглые отверстия изготавливаются с диаметром от 140 мм до 203 мм. Меньший диаметр обеспечивает лучшую прочность изделию.

Серии

Проектирование пустотных панелей производится с применением модулей М и 3М. Это значит, что их размеры будут кратны 100 мм или 300 мм.

Перекрытия делят на несколько типов:

  1. Стандартные. К ним относятся:
    • ПК (опалубочное формование, пустоты круглые);
    • ПГ (опалубочное формование, пустоты грушевидные, толщина плиты 260 мм);
    • ПБ (безопалубочное формование на конвейере, пустоты диаметром 60 мм, толщина плиты 220 мм). Отличается ровной поверхностью, поэтому считается приоритетным для отделки потолка и пола.
  2. Облегченные. К ним относятся:
    • ПНО;
    • ПБО;
    • 3.1.ПБ — безопалубочное формование, облегченный вес, толщина плиты 160 мм. Имеют максимальное количество пустот и больший прогиб под нагрузкой. Себестоимость производства намного ниже стандартных.

Существуют еще виды многопустотных плит, изготавливаемых из напряженного бетона:

Маркировка Ряды армирования Длина (мм) Расчетная нагрузка (кгс/м2)
НВ Один от 6000 до 7000 от 300  до 2200
НВК Два от 6000 до 9000 от 300 до 2200
НВКУ Два от 9000 до 12000 от 300 до 1250
4НВК Два от 6000 до 16200 от 300  до 2500

Такие плиты не имеют закладных деталей и монтажных петель. Их установку производят канатными стропами.

Сравнение ПК и ПБ

Следует рассмотреть отличия между ПК от ПБ:

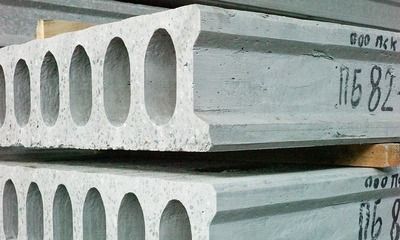

  1. фото 52279_7ПК – классические плиты. Это первый вариант, который изготавливается с начала формования пустотных перекрытий. Размеры по ширине – 100 мм, 120 мм, 150 мм. Длина плит варьируется от 150 мм до 900 мм.

    Производятся из напряженного бетона способом заливки сырья в формы с последующим уплотнением и термообработкой.

    Уплотнение и удаление воздуха происходит с помощью вибрационной технологии. Преимущество — оборудование монтажными петлями для удобства в процессе укладки.

  2. ПБ – пустотные нового поколения. Для укладки необходимо наличие опоры с двух сторон. Для изготовления плиты используется тяжелый бетон. ПБ применяются для перекрытия площадей большого объема. Изготавливаются без применения опалубки.

    Формовочная машина поставляет бетонный раствор на тонкие тросы, натянутые над подогреваемой площадкой. Заготовка может иметь длину до 190 м, затем режется алмазным диском на нужные размеры. Преимущества — точный линейный размер, возможность резки под углом от 30°до 90°. Недостаток – увеличение стоимости монтажа по сравнению с плитами ПК.

Как маркируются пустотные панели?

Для определения параметров и характеристик пустотных плит, необходимо знать расшифровку обозначений. Например, обозначаются буквами:

  • тип элемента — пустотная (П);
  • форма пустотного отверстия – круглое (ПК), грушевидное (ПГ);
  • число сторон опирания – три (Т), четыре (К).

Обозначаются цифрами:

  • длина реальная (меньше установленной ГОСТом на 20 мм);
  • ширина плиты реальная (меньше установленной стандартом на 10 мм);
  • несущая способность (пример: 3=300 кг/м2).

Последние буквы после цифр обозначают:

  • АтV – нижняя рабочая часть армирована напрягаемой арматурой типа АтV;
  • а – на торцах есть уплотняющие вкладыши;
  • т – материал тяжелый бетон;
  • л – легкий бетон;
  • с – силикатный бетон.

фото 52279_5
Пример расшифровки обозначения: 2ПК27.13-3 AтV-С6 – плита пустотная с круглыми отверстиями, длина 2700 мм, ширина 1300 мм, расчетная нагрузка 3 кгС/м2, изготовлена из тяжелого бетона с арматурой AтV.

Последние обозначения С6 расшифровываются, как предназначенность для строительства в сейсмически опасных районах до 6 баллов. Еще один пример: ПК 60-12.8 AtV – круглопустотная плита, длина 6000 мм (значение дано в дм), ширина 1200 мм (дано в дм), несущая способность 8 кгс/м2, преднапрягаемая арматура At класса V.

Что лучше и правильнее выбрать?

Для строения необходимо выбирать определенный тип пустотной плиты. Это правило связано с величиной планируемой нагрузки. Перед началом строительства следует вычислить несущую способность плиты и определить максимальную нагрузку.

При расчете нужно учесть статическое и динамическое воздействие, а также собственную массу плиты.

Только после определения значения действующих нагрузок, можно приступить к подбору изделия. Есть несколько критериев, по которым выбирается разновидность пустотного перекрытия:

  • вес плиты – влияет на выбор системы монтажа;
  • способ опирания на основание, чтобы избежать деформации стены или увеличения теплопроводности;
  • вид армирования плиты;
  • тип бетона;
  • габаритные размеры;
  • форма и величина пустот.

Все перечисленные параметры отражены в маркировке плиты. Конструкция должна:

  1. выносить максимальную нагрузку;
  2. соответствовать требованиям по параметрам звуко-, тепло- и шумоизоляции.

Если перекрытие не будет соответствовать перечисленным требованиям, то возникнут проблемы в процессе эксплуатации здания.

Заключение

Пустотные плиты перекрытия обладают высокими эксплуатационными характеристиками. Это позволяет их применять при строительстве зданий различного назначения. Соблюдение технологии монтажа пустотелых перекрытий гарантирует строению устойчивость, прочность и долговечность.
