Что входит в комплект оборудования для производства ПВХ-окон, требования, цена

foto1Пластиковые окна с герметичными стеклопакетами давно стали самым популярным способом заполнения оконных проёмах как в многоквартирных, так и в частных жилых домах.

Данные светопрозрачные конструкции изготавливаются по всей стране на разных производственных предприятиях.

При производстве пластиковых окон используется стандартная технология, типовые материалы – профили, уплотнители, стеклопакеты и фурнитура. Для достижения высокого качества готового изделия, на современных заводах устанавливается высокотехнологичное оборудование, которое интегрируется в конвейерные линии с разным уровнем автоматизации.

Нормативные требования

При производстве ПВХ окон механизированным или автоматизированным способом, к оборудованию предъявляется ряд требований, которые описываются в следующих нормативных документах:

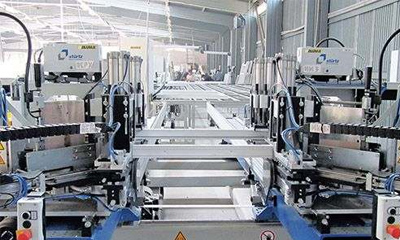

  • foto2ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей». В данном документе указывается ряд требований к геометрии конструкции и предельным отклонениям от эталонных значений.
  • ГОСТ 34378-2018 «Конструкции, ограждающие светопрозрачные. Окна и двери».
  • ГОСТ 30971-2002 «Швы монтажные узлов примыканий оконных блоков к стеновым проемам». Регламентирует качество уплотнителей и требования к крепёжным элементам оконных конструкций к проёмам в наружных стенах.
  • СТО 86411020-008-2008 «Узлы примыканий оконных и дверных блоков, витражных конструкций к внешним ограждающим конструкциям».

Справка. Все станки и агрегаты, которое изготавливается на машиностроительных предприятиях, обеспечивает выпуск продукции с допусками, не превышающими требования в указанных документах.

Какой минимальный набор станков нужен для изготовления?

При организации собственного производства ПВХ окон, каждый начинающий предприниматель организовывает цеховое пространство, площадь которого должна быть достаточной для размещения следующего оборудования:

  • Оборудование для резки стекла. В зависимости от масштабов производства, бывает полуавтоматическим или полностью автоматизированным. Алмазные головки станка с ЧПУ точно повторяют заданную оператором траекторию движения по рабочей поверхности образца.

    Наиболее популярными станками данной категории являются установки компании Mercury, оснащённые рабочим столом и программируемом модулем. Стоимость оборудования, в зависимости от производительности, габаритов и модификации, начинается от 300 тыс. руб.

  • Станок для склейки стеклопакетов. Оснащается пультом управления для точного позиционирования стекла при опускании на клеевой состав и вакуумными захватами для надёжной фиксации элемента.

    При оснащении цеха следует приобрести оборудование того же бренда с возможностью интеграции устройств в единый производственный модуль. Стоимость – от 220 тыс. руб.

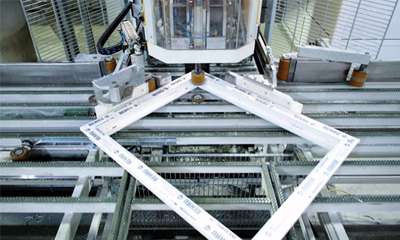

  • foto3Устройство для раскроя и обработки торца заводского ПВХ профиля. Осуществляет распил линейного элемента, поставляемого со смежного производства в нужном месте и под заданным углом.

    Наибольшим спросом пользуются машины Aluma SE-1 и Haffner AS21, стоимость которых начинается от 350 тыс. руб.

    Мини-станок для изготовления шутников – работает по тому же принципу, что и оборудования для обработки профиля. Данные машины представлены на рынке в широком ассортименте, в том числе, и от упомянутых выше брендов. Средняя цена за машину стартует от 150 тыс. руб.

  • Фрезерные станки для осуществления проточки в местах крепления профилей между собой. Позволяют обработать торец таким образом, чтобы обеспечить быстрое сопряжение «в замок».

    При покупке такого оборудованиям важен уровень автоматизации. В случае заказа ручного фрезера, его цена не превысит 30 – 50 тыс. руб. Если речь идёт о стационарных машинах с производительностью от 300 п. м. в час и выше, то цена на такой станок составляет от 250 тыс. руб. и выше.

  • Установка для сварки пластиковых элементов, с помощью которого осуществляется адгезия полимерных материалов профиля между собой при сборке рамы любой конфигурации и габаритов.

    Одноголовочный полуавтоматический сварочный аппарат Yilmaz TK 501 обойдётся минимум в 150 тыс. руб.

  • Трафареты и фиксаторы с перфорацией и стальными шаблонами для фиксации элементов фурнитуры к пластиковому профилю. Обеспечивают точную проточку и сверление полимерных материалов для позиционирования петель, оконных ручек и замков.

    Такие устройства китайского производства представлены на многих интернет-порталах по цене от 35 – 50 тыс. руб.

  • Фрезерная установка для изготовления и торцевания поперечных, продольных импостов. Применяется при необходимости создания усиленной контракции и витражного остекления, когда габариты проёма не могут быть перекрыты единым профилем из-за превышения допустимой гибкости.
  • Стандартный фрезер для импостов Nisan NIS-11 PARS II или Ozcelik POLAR-I стоит от 70 – 100 тыс. руб..
  • Шлифовальное оборудование. Предназначено для обработки как торцов, так и мест сопряжения путём шлифовки абразивами для достижения гладкой поверхности и высокого качества готового изделия.

    Ручное оборудование отечественного производства типа «Корвет 51» можно приобрести по цене от 12 – 20 тыс. руб.

Важно! Все агрегаты следует заказывать от одного производителя с единым модулем автоматизации. В таком случае компания-поставщик имеет возможность объединить алгоритмы действия всех станков в единую систему управления с синхронизацией, что обеспечит сборку конвейерного производства при минимальном участии человека.

Каждый из используемых при производстве пластиковых окон вспомогательных типов станков подробно описывается ниже.

Видео-обзор станков для производства пластиковых окон:

Пилы

foto4

Являются самым простым видом оборудования для раскроя ПВХ профилей и штапиков. Представляют собой как обычные торцовочные станки, так и сложное оборудование с ЧПУ и возможностью выставления автоматических настроек:

  • Торцовочные станки – относятся к ручному оборудованию для раскроя линейных элементов под любым углом. Пилы рассматриваемой категории представляет собой циркулярные диски с абразивами или режущими зубцами, а также станины с возможность выставлений угла поворота для ведения раскроя в любом положении.

    Образец помещается на заранее отрегулированную станину, станок включается в розетку, после чего оператор опускает маятниковую рабочую головку на заготовку для осуществления раскроя.

    Станки данной категории от отечественных и импортных брендов широко представлены на строительных рынках. Наиболее популярные товары – «Калибр», Yilmaz, средняя розничная цена – от 30 – 40 тыс. руб.

  • Стационарные пилы с раскроечным столом. Предназначены для обработки большого количества профиля с для последующей реализации в коммерческих целях. Оснащаются мощной напольной станиной и функцией памяти предыдущих настроек.

    Аппараты типа или Yilmaz CK 412 (CK 411) подходят для резки как основного профили, так и штапиков. Средняя розничная цена – от 100 – 120 тыс. руб.

  • Тяжёлые станки с функцией автоматизации – подробно описаны выше.

Рольганги

foto5
Рольганги – механические или электрические установки для подачи линейных элементов для монтажа, либо транспортировки их с одного производственного участка на другой. Отличаются наличием следующих особенностей:

  • Ручные устройства оснащаются линейками для точного позиционирования заготовки.
  • Автоматические станки имеют встроенную систему ЧПУ, позволяющую отмерить нужную длину раскраиваемого элемента с точностью до десятых долей миллиметра. Результаты измерения заготовки выводятся на широкоформатный дисплей с возможностью запоминания ранее выставленных настроек.

На заметку. Данные устройства исключают ошибку при раскрое профиля или штапика.

Стоимость цифрового рольганга типа Meal GEA V составляет от 300 – 320 тыс. руб. за единицу.

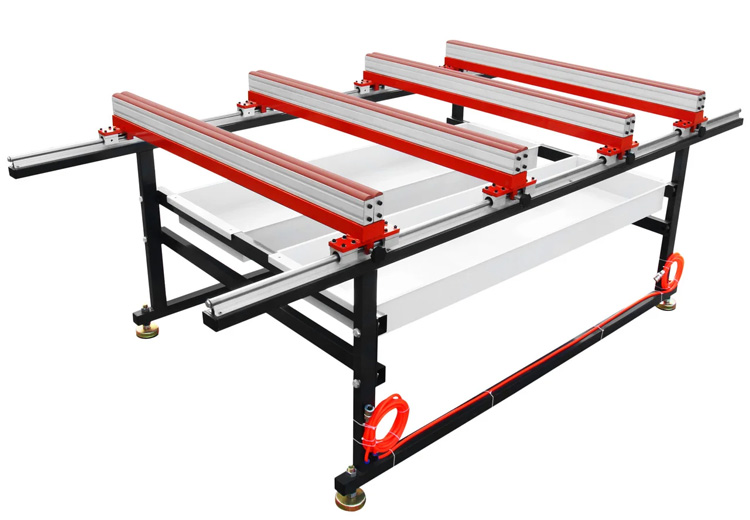

Стенды остекления

foto6

Оборудование представляет собой вертикальные или наклонные стапели, изготовленные из сварных профильных элементов. Предназначены для выполнения следующих производственных операций:

  • Сборка готовых изделии – рамы и стеклопакета в единую конструкцию заполнения оконного проёма.
  • Промежуточные импосты и метрологическое оборудование стапеля позволяет произвести точный контроль качества сборки каждого элемента – геометрии, соблюдения плоскости.
  • При вертикальной установке рамной конструкции производится дополнительная инспекция качества сопряжения, а также неизменности геометрического положения изделия.

Стенды остекления изготавливаются на многих крупных и местных производственных предприятиях.

Справка. Наиболее популярные бренды, продукция которых реализуется по всей стране – «Старт», URBAN, «СТК-1».

Средняя розничная стоимость одного полноразмерного стенда составляет от 80 – 100 тыс. руб.

Вытяжки

foto7

Вытяжки для пластиковых оконных профилей позволяют придать нужную геометрию гладкому изделию и обеспечить безупречное примыкание стеклопакета по всей плоскости сопряжения.

Оборудование подразделяется на механические станки и приборы для термического воздействия. Наиболее популярные бренды поставляются из стран Восточной Европы и КНР. Станки от китайского производителя GT функцией полной автоматизации производственного процесса стоят от 200 тыс. руб.

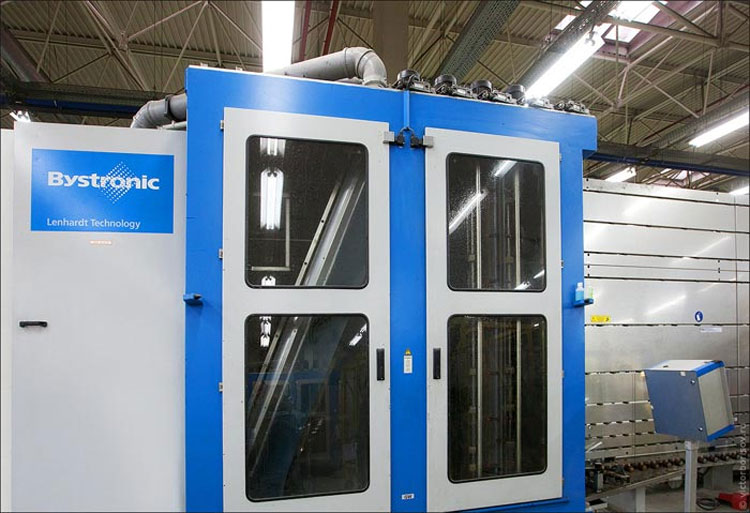

Моечные машины

foto8

После раскроя и фрезеровки поверхности ПВХ профилей скапливается большое количество пыли и жировых отложений, включая побочные продукты обработки детали – стружки и опилки. Данные отложения препятствуют надёжной сварке конструкции в единую геометрически неизменяемую раму, а также являются препятствием для ламинации профилей, при необходимости задания готовому изделию определённой фактуры и цвета.

В таких случаях, на производстве устанавливаются автоматические моечные камеры с аппаратами высокого давления и рециркуляцией воды для достижения максимальной экономии на энергоресурсах и коммунальных платежах.

Наиболее востребованными считаются китайские агрегаты типа AM 800 BC, AM 900 BC, TC 2000. Средняя розничная цена на промышленные автоматизированные мойки деталей начинаются от 150 – 200 тыс. руб., включая доставку и пусконаладочные работы в цеху.

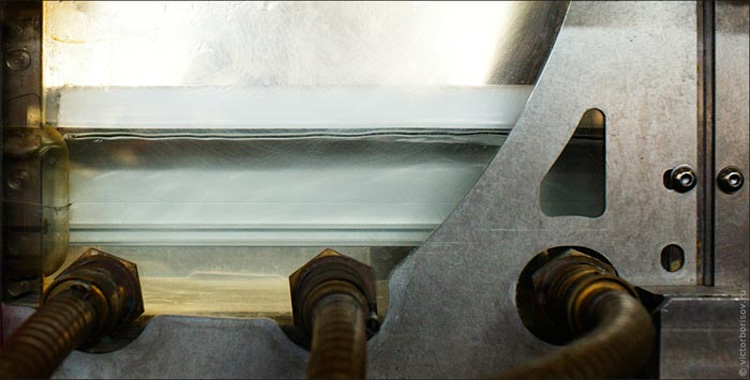

Экструдеры

foto9

Если промышленное предприятие, специализирующееся на выпуске ПВХ окон полного цикла, изготавливает профильные элементы своими силами, в цехах устанавливается экструзионный станок. Принцип действий устройства основан на выполнении следующего алгоритма:

  1. В приёмный бункер машины подаются сырьевые элементы – ПВХ материалы в гранулах.
  2. При нагреве спирального или индукционного элемента происходит сплавление частиц до достижения однородной полужидкой вязкой массы.
  3. Пластичный состав подаётся путём выдавливания через сопло шаблонных форм.
  4. По мере прохождения через шаблон, масса резко охлаждается, принимая заданную форму.
  5. Линейные элементы из ПВХ выкладываются на приёмочный стол и обрезаются в нужную длину.
  6. По мере прохождения через экструдер, профиль или штапик подвергаются давлению правильных роторов, которые задают нужную геометрию линейной заготовке.

Готовое изделие полируется на смежном оборудовании, после всего раскраивается для сборки рамы. В зависимости от типа и количества шаблонных насадок для экструдера, увеличивается ассортимент производимой предприятием продукции.

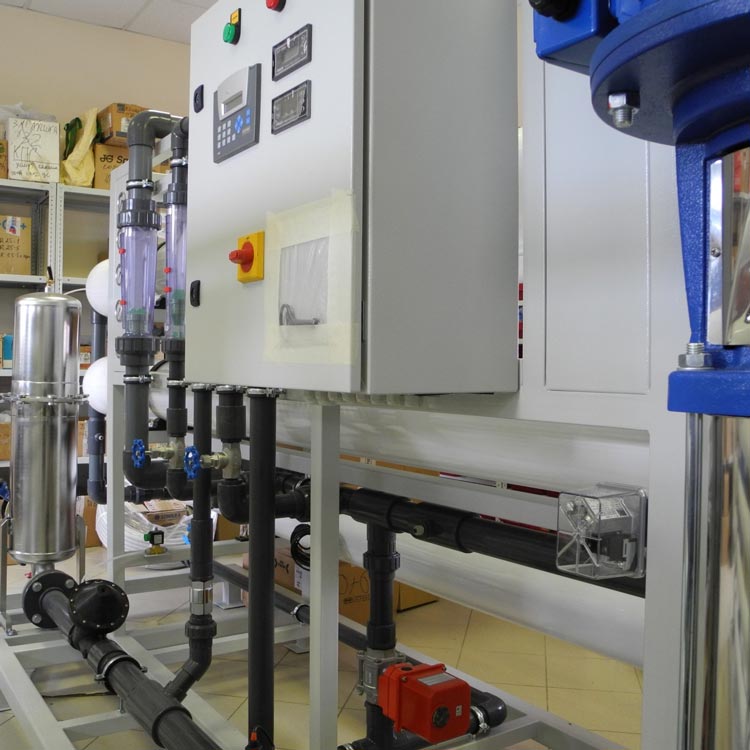

Деминерализаторы

foto10

Любое моечное оборудование для промышленного производства не обходится без высокотехнологичных систем обратного осмоса. В основе таких установок лежит сложная система фильтрации, а также деминерализаторы для удаления из водной среды твёрдых примесей.

Справка. Средняя производительность стандартного оборудования для деминерализации составляет от 100 до 200 стеклопакетов в неделю.

При покупке оборудования данной производительности для установки в цеху и интеграции в производственную конвейерную линию, рекомендуется обратить внимание на итальянские установки EMAR. Представительство бренда располагается в нашей стране, и средняя розничная цена на установки начинается от 40 – 50 тыс. руб.

Подъёмно-монтажные устройства

Данное цеховое оборудование является универсальным. Непосредственно для оконного производства продаются удобные траверсы с механическими, тросовыми или вакуумными захватами.

В комплект оборудования входят следующие элементы:

  • Электродвигатель привода лебёдки.
  • Кронштейн для фиксации к балке или несущей вертикальной конструкции.
  • Тросы и захваты, кронштейны и траверсы.
  • Пульт управления с выносной или стационарной консолью.

foto12

Подобное оборудование производится как на территории РФ, та и поставляется из ряда стран Азии и Европы. Среди наиболее популярных брендов, производящих подъёмные механизмы, выделяются агрегаты Gads, Abus. Средняя цена на стандартный механизм составляет от 100 – 150 тыс. руб.

Правила выбора станков и агрегатов

При выборе машин для оснащения цехового пространства предприятия, специализирующегося на производстве ПВХ окон, следует обратить повышенное внимание на следующие качественные и технологические характеристики:

  • Станки должны обеспечивать производительность, в соответствии с бизнес-планом предприятия.
  • Все агрегаты должны быть интегрированы единую систему автоматизации, для организации поточной конвейерной линии.
  • Следует приобретать станки только с ЧПУ модулями, для снижения риска производственных ошибок.
  • Рекомендуется выбирать машины только от известных производителей с мировым именем и большим количеством отзывов от довольных клиентов на форумах в сети.
  • При покупке оборудования нужно заказывать пусконаладочные работы силами поставщика, что исключает риск поставки брака.

Конечная спецификация поставляемых станков также зависит от бюджета компании.

Совет. При необходимости привлечения дополнительных инвестиций, лучшим решением будет оформление договора лизинга, вместо приобретения машин низкого качества, но с меньшей стоимостью.

Заключение

Открытие собственного производства для изготовления ПВХ окон – это прибыльный бизнес, который приносит выгодные дивиденды уже через 2 – 3 года после основания компании.

В то же время, рассматриваемый рынок отличается высокой конкуренцией, что требует достижения не только низкой себестоимости изделий, но также и повышенного качества продукции. Такое соотношение возможно лишь при корректном подходе инвестора к покупке основного производственного оборудования.

При оснащении цеха следует уделять внимание полному циклу производства – начиная от изготовления профилей и штапиков на экструдере, заканчивая комплектной сборкой стеклопакета в единую конструкцию, готовую к монтажу.
