Основные характеристики приточных клапанов на пластиковые окна, виды, установка и средняя цена

фото 63198_2К современным ПВХ-окнам со стеклопакетами предъявляются повышенные требования по обеспечению герметичности, что влияет на энергоэффективность и комфорт при эксплуатации помещений.

В то же время, жилые квартиры почти никогда не оборудуются приточной вентиляцией.

Свежий воздух поступает в помещения через приоткрытые откидные створки. В холодное время года, либо во время дождя, окна остаются закрытыми, из-за чего жилые комнаты не снабжаются кислородом. Чтобы избежать такой проблемы, производители предлагают вентиляционный клапан на ПВХ-окна.

Что такое приточное вентиляционное устройство?

Приточный, или вентиляционный клапан для ПВХ-окон – это искусственно устроенная щель в профиле рамы, через которую свежий воздух поступает в помещения. Для ограничения доступа кислорода и регулировки притока, щель закрывается специально разработанной системой заслонок.

Сложные механизмы из числа повышенной ценовой категории регулируются в автоматическом режиме, более простые – вручную.

Внешний вид и фото

Клапан для притока воздуха – конструкция, состоящая из 3 основных элементов, каждая из которых несёт за собой определённую функцию:

  • С фасадной стороны здания монтируется дефлектор, который взывает разрежение воздушных масс, из-за чего внутри устройства формируется зона пониженного давления, обеспечивающая приток.
  • На воздухозаборнике устраивается сетчатый фильтр, ограничивающий попадание твёрдых примесей из атмосферы, а также насекомых в летнее время.
  • В пластиковом профиле прорезана сквозная щель для беспрепятственного сообщения внутреннего и наружного пространства. Как правило, прорезь выполняется на неподвижной части окна.
  • Самый сложный элемент клапана – внутренний механизм, который комплектуется форсункой для ограничения воздушного потока, а также подвижными заслонками, позволяющими регулировать силу притока.

Клапан может устанавливаться в заводских условиях, либо врезаться в раму уже на стадии эксплуатации оконной конструкции, по желанию владельца помещения.

На фото приточный клапан:
фото 63198_3

Для чего нужно?

Приточный клапан, устанавливаемый на раме пластикового окна, выполняет несколько важных функций:

  • Организация воздухообмена в помещении – приточный воздух создаёт избыточное давление, из-за чего отработанные воздушные массы с высоким содержанием углекислого газа удаляются через вентиляционные решётки.
  • Безопасное проветривание помещений – в комнату не попадают загрязняющие вещества и болезнетворные бактерии, благодаря узким форсункам, системе фильтрации.
  • Возможность регулировки количества поступающего воздуха, что значительно снижает теплопотери в холодное время года.
  • Отсутствует необходимость установки дорогостоящей фурнитуры – ножниц, петлевых подвесов, приводов для откидных створок.

Клапан часто используется застройщиками при сдаче готового жилья повышенного уровня комфортности в эксплуатацию.

Принцип работы

Устройство представляет собой классическую локальную приточную вентиляцию с естественным побуждением, и принцип её действия основан на физических процессах:

  • По мере эксплуатации жилого пространства, старый воздух удаляется через вентиляционные каналы на кухне и в санузлах.
  • В случае недостаточного давления в помещении, формируется тяга – из каждой щели в ограждающих конструкциях начинает поступать свежий воздух с улицы.
  • Дефлектор, установленный на фасадной части рамы, также вызывает дополнительную тягу.
  • Воздух начинает поступать в помещение через щели, сталкиваясь с препятствием в виде клапанной заслонки.
  • В зависимости от площади условного прохода, в помещение проникает определённое количество атмосферного воздуха, что способствует стабилизации давления.

При исправно работающей вытяжке и открытом оконном клапане, в комнате наблюдается непрерывный воздухообмен.
фото 63198_4

Виды для ПВХ-рам

На рынке представлен широкий ассортимент оконных вентиляционных клапанов от разных производителей. Каждый из типов отличается конструктивным исполнением, техническими характеристиками, достоинствами и недостатками.

По способу поступления воздуха в помещение

В зависимости от типа конструкции, приток свежего воздуха в эксплуатируемое пространство осуществляется по разным схемам, что также влияет на производительность устройств

Фальцевые

Самое простое решение для приточной вентиляции – в раме устраивается прорезь, которая закрывается накладками в виде решёток с обеих сторон и заслонками для управления потоком.

Преимущества:

  • самый простой монтаж без снятия стеклопакета и других элементов конструкции;
  • повышенное сопротивление теплопередаче;
  • невысокая стоимость;
  • при необходимости, можно оснастить электроприводом с автоматическим модулем.

Недостатки: узкая прорезь отличается ограниченным объёмом притока, что не всегда удовлетворяет нормативным требованиям.

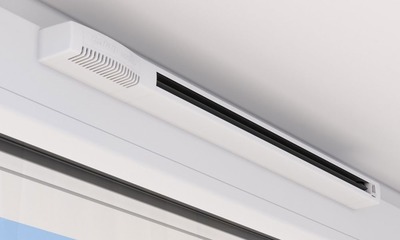

Щелевые

В отличие от предыдущего варианта, щель прорезается под стационарный клапанный блок заводского изготовления, из-за чего протяжённость прорези составляет до 35-40 см, а её толщина – до 15-16 мм.

Преимущества:

  1. фото 63198_5повышенная кратность воздухообмена – при 40 см прорези – до 20 м3/ч;
  2. удобная фильтрующая сетка очищает приточный воздух;
  3. монтаж производится на готовые окна в течение нескольких часов.

Недостатки: протяжённая конструкция подходит не для каждого окна, из-за чего требуется устройство нескольких клапанов меньших габаритов.

Врезные

Представляют собой стационарную конструкцию, которая монтируется на заводе. Профили нередко изначально адаптированы под установку клапана. Все элементы, включая заслонки, фильтры и другие детали, также устанавливаются в теле профиля.

Преимущества:

  1. занимают мало места – из выступающих частей потребитель видит только выходную решётку и воздухозаборник;
  2. нет необходимости вмешиваться в конструкцию профиля с ослаблением его теплотехнических характеристик.

Недостатки:

  • низкий уровень ремонтопригодности;
  • невозможность демонтажа.

Накладные

Готовая конструкция устанавливается на внутреннюю поверхность профиля. Отличаются стильным дизайном и габаритами, в зависимости от требуемой производительности.

Преимущества:

  1. могут монтироваться на любом этапе установки или эксплуатации светопрозрачной конструкции;
  2. производительность подбирается, в зависимости от расчёта кратности воздухообмена;
  3. высокий уровень ремонтопригодности.

Недостатки:

  • могут влиять на теплотехнические характеристики профиля;
  • высокая стоимость накладной конструкции.

Стеновые

Представляют собой круглый отрезок воздуховода с утеплением по периметру и клапанной заслонкой перед поступлением воздуха в помещение. На улице устанавливается круглая решётка и воздухозаборник.

Преимущества:

  1. высокая производительность устройства;
  2. привлекательный внешний вид;
  3. простота обслуживания, нет необходимости вмешиваться в конструкцию оконной рамы.

Недостатки: сложность монтажа – требуется устройство отверстия диаметром до 100 мм, что может повлиять на прочность ограждающей конструкции.

Перед покупкой и монтажом клапана, следует проконсультироваться с теплотехником, произвести расчёт требуемой кратности воздухообмена и подготовить проект.

По материалу изготовления

В зависимости от материала изготовления, существует несколько типов клапанов, от чего зависит их надёжность, долговечность, а тоже розничная цена:

Пластиковые

Преобладающее число клапанов комплектуется именно ПВХ-изделиями – решётками, заслонками и воздухозаборниками.

фото 63198_6Преимущества:

  • невысокая стоимость;
  • простота монтажа – допускается использование адгезионных составов;
  • повышенная энергоэффективность.

Недостатки:

  1. низкая прочность;
  2. пластик подвергается разрушению от механических повреждений;
  3. может терять эстетические свойства под воздействием агрессивной окружающей среды.

Металлопластиковые

Представляют собой комбинированную конструкцию из ПВХ-материалов и металла – алюминия, оцинкованной стали с порошковой окраской. Чаще всего, из металлических элементов выполняются воздухозаборники или решётки.

Преимущества:

  • достойный внешний вид;
  • повышенная надёжность;
  • высокая производительность.

Недостатки:

  • сложность установки;
  • металлические детали крепятся к пластику через механические узлы сопряжения, которые могут разрушиться со временем.

Металлические

Наиболее совершенные и надёжные устройства, в которых все элементы выполнены из металлов разных типов и толщины.

Встречаются в продаже крайне редко, устанавливаются на промышленных предприятиях, где к ограждающим конструкциям предъявляются повышенные противопожарные требования, нередко оборудуются функцией автоматической блокировки.

Преимущества:

  • высокий уровень надёжности;
  • прочность конструкции;
  • стойкость против температурных воздействий.

Недостатки:

  1. высокая цена, сложность монтажа;
  2. низкий уровень ремонтопригодности.

Как правило, в жилых квартирах и частных домах устанавливаются пластиковые клапаны. Срок службы таких изделий, по заявлениям производителей, составляет от 10 лет и более.

По способу регулировки потока воздуха

При эксплуатации клапанов на ПВХ-окнах крайне важно обеспечить контроль за количеством поступающего воздуха. В тёплое время года необходимо большое количество кислорода, а в зимнее время необходимо минимизировать приток, чтобы не ухудшить энергоэффективность здания. В зависимости от типа регулировки, существуют несколько видов клапанов:

Без настройки

Самые простые конструкции с форсунками со стороны помещения. Поток воздуха ограничивается техническими характеристиками устройства. При необходимости, клапан может полностью блокироваться, но функция изменения интенсивности потока не предусматривается.

Преимущества:

  • недорогая стоимость;
  • отсутствие механических и движущихся деталей;
  • простота монтажа и эксплуатации.

Недостатки:

  1. сложность применения в зимнее время;
  2. низкие энергосберегающие свойства.

С автоматической системой

фото 63198_7Заслонки клапана устроены таким образом, что, при поступлении большего количества воздуха, они автоматически ограничивают поток под аэродинамическим воздействием.

  1. Преимущества: постоянная скорость притока и кратность воздухообмена.
  2. Недостатки: движущиеся детали выходят и строя, засоряются, из-за чего клапан требует постоянного обслуживания, так как заслонки должны двигаться свободно, без приложения силы.

С ручной

Лепестки, ограничивающие поток воздуха, приводятся в действие с помощью поворота регулятора или нажатия рычага. Существует ступенчатый (несколько положений) и бесступенчатый тип регулировки.

Преимущества:

  • возможность быстрого ограничения потока воздуха;
  • невысокая стоимость;
  • ремонтопригодность;
  • простота эксплуатации.

Недостатки: невозможность изменения интенсивности потока в автоматическом режиме.

С механической

Клапан подключается к кабельной сети, механизм приводится в действие нажатием кнопки на пульте управления.

Преимущества:

  1. совершенная конструкция;
  2. обеспечивает быструю регулировку; может быть интегрирована в систему «умный дом».

Недостатки:

  • зависимость от силовой розетки;
  • высокая цена;
  • сложность монтажа и ремонта.

Чаще всего, потребители не прибегают к сложным техническим решениям и устанавливают приточные клапаны с автоматическим или ручным управлением ограничителя потока.

Как правильно выбрать?

Чтобы правильно подобрать клапан для ПВХ-окон, необходимо учесть важные критерии и рекомендации экспертов:

  • Перед покупкой, следует рассчитать объём воздуха в помещении, а также требуемую кратность воздухообмена, исходя из особенностей технологических процессов.
  • Габарит изделия должен полностью соответствовать размеру рамы.
  • Следует подбирать изделия со сложным воздухозаборником, обеспечивающим тягу.
  • Необходимо предусмотреть регулировку клапанной заслонки.
  • При выборе материала, следует обязательно учитывать предпочитаемый способ крепления.
  • Устанавливать оборудование следует только с привлечением профессионалов, так как они располагают необходимыми инструментами и предоставляют гарантию на результат.

фото 63198_8
Перед покупкой изделия также рекомендуется проанализировать рынок и выбрать наиболее известного производителя, продукция которого пользуется погонном спросом, а довольные потребители оставляют множество положительных отзывов.

Процесс установки

Если возможность обращения к профессиональным монтажникам отсутствует, клапан можно установить своими руками, выполнив следующих алгоритм:

  • Разметка оконной рамы.
  • Прорезка щели необходимой длины и толщины.
  • Зачистка краёв профиля после прорезки.
  • Проверка поступления воздуха через щель.
  • Продувка внутреннего пространства профиля от частиц пластика после работы режущего инструмента.
  • Установка дефлектора с наружной стороны.
  • Монтаж внутреннего накладного клапана.
  • При необходимости – подведение кабеля вдоль откоса.
  • Проверка работоспособности устройства, путём регулировки силы притока.

Если клапан установлен правильно, приток воздуха начинается уже в первые минуты после начала эксплуатации.

Регулировка

Регулировка приточной вентиляционной системы для ПВХ-окон осуществляется в автоматическом или ручном режиме.

Автоматическая

Регулировка такого клапана осуществляется ещё при монтаже, путём прижима нейлоновых лент, установленных на пути движения воздуха. По мере нарастания силы ветрового потока, ленты изгибаются и перекрывают доступ воздуха. Постоянная регулировка такого устройства не требуется.

В случае необходимости изменения летнего режима на летний, с внутренней части устройства снимается крышка, под которой нужно повернуть несколько винтов, усиливающих прижим лент.

Ручная

В клапанах с ручным приводом на заслонках установлены специальные рычаги, при повороте которых меняется сечение щели. Как правило, переключатель оснащается шкалой, на которой изображаются риски, символизирующие нарастающую мощность воздушного потока.

На некоторых клапанах отсутствует переключатель, и изменение интенсивности потока воздуха производится посредством принудительной корректировки положения лепестков.

В электромеханических клапанах (бризерах) такая функция выполняется с помощью пульта управления, а текущие параметры указаны на LCD дисплее.

Возможные проблемы

При эксплуатации клапана, установленного на ПВХ-окне, нередко возникают проблемы, из-за чего его производительность падает:

  • фото 63198_9Если клапан начал работать хуже, и в помещение поступает недостаточное количество воздуха, следует проверить состояние сетчатого фильтра.

    Если степень загрязнения высокая, перфорация не пропускает воздух, и элементы подлежат очистке.

  • Когда переключатель интенсивности не реагирует, а воздушный поток не регулируется, необходимо проверить соединение рычага с лепестками, а также их свободный ход.
  • В зимний период открытая заслонка клапана может промерзать, что ограничивает её перемещение.
  • При деформации металлического воздухозаборника от механических повреждений может быть нарушена тяга, и элемент стоит заменить.
  • Сбои клапана с электроприводом требует проверки панели управления и кабельной сети с привлечением специалистов.

В общем случае, клапан следует проверять не реже, чем раз в 12 месяцев, подвергая его периодической очистке.

Плюсы и минусы применения

Оконные вентиляционные клапаны пользуются повышенным спросом среди владельцев жилых и общественных помещений, благодаря ряду преимуществ:

  • Простая конструкция практически исключает риск поломки – устройство может эксплуатироваться не меньше, чем сама оконная конструкция.
  • При установке накладных клапанов не требуется привлечение профессионалов.
  • Клапан практически полностью скрывается в профиле, что делает его незаметным.
  • Приточный воздух нормализует температурно-влажностный баланс в помещении, исключает образование конденсата, плесени и грибка, что влияет на состояние здоровья жильцов.
  • Как правило, клапаны отличаются невысокой ценой и доступны в широкой продаже.
  • Конструкция устроена таким образом, что приточный воздух поступает в верхнюю часть помещения, постепенно опускаясь к полу, что обеспечивает эффективное проветривание.
  • При эксплуатации изделия в квартире, практически исключаются сквозняки.
  • Воздух поступает по сложной траектории. В отличие от стандартного проветривания, не ослабляет звукоизоляционные свойства пластикового профиля.

В то же время, помимо плюсов, приточные установки, монтируемые на оконные рамы, имеют ряд недостатков:

  • Слабая система фильтрации, быстрое засорение сеток при загрязнённом наружном воздухе.
  • Создают мостик холода в зимнее время.
  • Подвергаются обледенению во время эксплуатации при отрицательных температурах.
  • Некоторые изделия не подлежат регулировке, что доставляет дискомфорт жильцам.

Несмотря на незначительные минусы, популярность изделий растёт, и производители ежегодно совершенствуют конструкции клапанов.

Отзывы владельцев

Многие пользователи оконных клапанов нередко делятся с другими владельцами жилых и общественных помещений своими отзывами об эксплуатации этих изделий, выделяя объективные плюсы, минусы и особенности:

  • Способствуют осушению помещения.
  • Исключают образование плесени на подоконниках и откосах.
  • Простой монтаж изделия.
  • Охлаждают помещение в зимнее время.
  • Требуют тщательного расчёта – для больших пространств эффективность падает.

Реальные отзывы потребителей можно почитать здесь, здесь и здесь.

Средние цены по РФ

В зависимости от конкретного исполнения, размеров, наличии электропривода и других факторов, средняя стоимость клапана может меняться.

Средние расценки по РФ на приточную вентиляцию для окон:

  1. фото 63198_11Фальцевые:
    • Maco – от 550 руб.
    • Air Box Comfort – от 500 руб.
  2. Врезные:
    • Air Box ECO – от 800 руб.
    • Aquvent HY – от 3 тыс. руб.
  3. Щелевые:
    • Brookvent – от 650 руб.
    • Ventec VT – от 550 руб.
  4. Накладные:
    • Aerocon – от 3.5 тыс. руб.
    • Ventec – от 450 руб.
  5. Стеновые:
    • Norvind – от 2 тыс. руб.
    • ПС-100 – от 950 руб.

Заключение

Вентиляционные клапаны для ПВХ-окон применяются для обеспечения притока уличного воздуха в жилые или общественных помещения. Устройства нормализуют температурно-влажностный режим в помещении, обеспечивают доступ кислорода, исключают образование грибка и конденсата.

Стоимость устройства в пластиковом корпусе с производительностью от 5 м3/ч начинается от 500 руб. При установке клапана следует обратиться к профессионалам, либо смонтировать прибор своими руками, соблюдая технологическую карту. Каждый клапан требует ежегодного периодического обслуживания с заменой фильтров и регулировкой, в зависимости от температуры наружного воздуха.
