Какие бывают виды цапф на пластиковых окнах?

фото 62757_2Герметичность примыкания створок пластикового окна обеспечивается за счёт качества уплотнительной ленты, а также усилия прижима подвижной части конструкции к стационарной раме.

Уплотнение створки в притворе достигается за счёт поворота ручки, которая приводит в движение цапфы для пластиковых окон, обеспечивающие надёжную блокировку элемента.

Что это такое?

Цапфа для ПВХ-окон – один из важнейших элементов фурнитуры, который предназначен для запирания подвижной створки оконной конструкции. При повороте ручки, ригель в замке окна проворачивается, что приводит в действие рычаг с планкой, установленной на торцевой поверхности створки.

Планка скользит по вертикали вверх или вниз, а на её наружной плоскости закреплены цилиндрические стальные детали – цапфы, которые заходят за прижимную планку, установленную на неподвижной раме светопрозрачной конструкции. Таким образом, при повороте ручки, оконная створка надёжно блокируется.

Разновидности

В зависимости от категории окна, конструктивных особенностей, механизма закрывания и наличия дополнительных функций, существует несколько видов цапф. Каждая фурнитурная деталь подробно описывается ниже.

Стандартные

Данная категория цапф относится к стандартным окнам эконом-класса, к которым не предъявляется повышенных эксплуатационных требований. Стандартные цапфы подразделяются на следующие виды:

  • R. Данная маркировка ставится при подвижном запирающем элементе, положение которого можно менять, в зависимости от времени года. Поворот отвёртки или внутреннего шестигранника, в зависимости от производителя, позволяет выставить силу прижима створки.
  • E. Имеет ту же конструкцию, что и R, но отличается фиксированным положением, без возможности поворота вокруг центральной оси. Корректировка уплотнения осуществляется также с помощью ключа или отвёртки.
  • С эксцентрическим роликом. Более совершенная и удобная конструкция, в которой плотность прилегания регулируется пальцами рук, так как на торцевой части цапфы установлена поворотная мини-рукоятка.
  • Роликовые. Наиболее часто используемая в типовых окнах цапфа. Регулируется классическим способом – путём поворота винта. Средний диапазон корректировки положения – в пределах 1 мм.
  • Овальные. Одна из наиболее надёжных стандартных цапф. Регулируется путём поворота протяжённой или укороченной части поперечного сечения. Средняя амплитуда прижима – до 1,5 мм. При закрывании обеспечивает максимально эффективное уплотнение в притворе.

фото 62757_4
В зависимости от типа конструкции и амплитуды регулировки, на поверхности фурнитуры наносится соответствующая маркировка, которая позволяет быстро определить технические характеристики цапфы ещё до начала эксплуатации окна.

Противовзломные

Принципиальное отличие противовзломной цапфы от стандартной заключается в наличии на её конце шайбы или штампованного утолщения, которое плотно заходит в специальную прорезь на ответной планке. Такая конструкция обеспечивает не просто надёжный прижим, но также исключает самопроизвольное открывание створки извне, даже при использовании отмычки.

Противовзломные детали запирающей фурнитуры классифицируются на следующие типы:

  • Р, с вращающейся головкой. Аналогичная конструкция со стандартной цапфой типа R. Разница заключается в наличии фиксирующей шайбы. Средняя амплитуда корректировки силы прижима достигает 1 – 1,2 мм.
  • Р, статичные. Неподвижная головка с противовзломной штамповкой на конце, регулировка при вращении отвёртки не превышает 0,8 мм.
  • V, статичные. Конструкция фурнитуры отличается вогнутой шайбой – при поперечном срезе края кольца направлены вверх. Предел перемещения при вращении ключа такой же, как и в первом варианте.
  • Восьмиугольные. Классическая конструкция в виде цилиндра изменена на многогранный элемент, который регулируется пальцами, без применения инструмента. Винт на торцевой поверхности отсутствует.
  • 3D. Самая совершенная конструкция противовзломной фурнитуры. При вращении винта осуществляет максимальная амплитуда регулировок для корректировки силы прижима – в пределах 1 – 1.5 см.
  • Грибовидные. Литое изделие с выделанным наконечником, который обеспечивает высокую степень надёжности створки в закрытом виде.
  • Cleverel. Конструкция изделия выполнена таким образом, что механизм цапфы имеют возможность автоматически корректировать положение при закрывании или открывании окна.

фото 62757_5
Противовзломные цапфы изготавливаются из высоколегированных марок стали, либо из титановых сплавов, обладают повышенной прочностью, не деформируются при значительных перепадах температур.

Инструменты для установки

Установка прижимных цапф – относительно простая процедура, для выполнения которой не нужно обращаться к профессионалам. Работы можно выполнить своими руками, при наличии определённого набора инструментов:

  • Отвёртки или шуруповёрт с разными битами – шлицевыми или крестовыми, в зависимости от типа метизов.
  • Комплект внутренних шестигранников Г-образной формы, при наличии соответствующего винта на торцевой поверхности цилиндра.
  • При демонтаже старых элементов, подвергшихся физическому износу, могут потребоваться плоскогубцы.
  • Абразив для зачистки металлических поверхностей, при наличии следов загрязнения или коррозии.
  • Все новые элементы фурнитуры оконной конструкции должны смазываться машинным маслом для облегчения хода.

В случае полной замены фурнитуры вместе с прижимной планкой, также потребуется рулетка, строительный уголок и карандаш для разметки, дрель с тонким сверлом для нанесения новых отверстий под саморезы.

Пошаговая инструкция по монтажу

Монтаж прижимных цапф следует выполнять, согласно определённой технологической карте, с соблюдением мер предосторожности и техники безопасности.

Для стандартных

При монтаже стандартных деталей фурнитуры подвижной створки, домашний мастер выполняет следующие шаги:

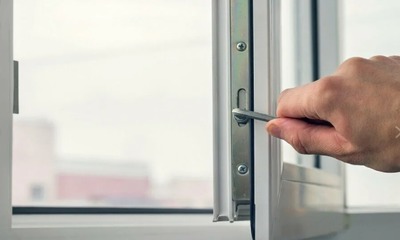

  • фото 62757_6На каждой фурнитуре, установленной со стороны запирающейся части створки, имеются монтажные пазы для установки цапф.

    При подборе запирающих элементов, необходимо замерить посадочный габарит.

  • Мастер размечает створку по высоте. Как правило, на стандартное окно устанавливается 3 цапфы, которые идут в едином комплекте. Все элементы должны быть расположены на одинаковом расстоянии друг от друга.
  • В местах устройства саморезов наносятся точечные разметки, после чего выполняется сверление профиля.
  • Цапфа устанавливается в монтажный паз, после чего фиксируется саморезом до упора.
    Следует учесть, что регулируемые детали должны иметь свободный ход как в одну, так и в другую сторону, поэтому, перед установкой, нужно проверить, что находятся они нейтральном положении.

После монтажа, конструкция смазывается и тестируется в рабочем режиме. При наличии люфта или затруднённого хода, требуется регулировка вновь смонтированной фурнитуры.

Для противовзломных

Противовоздушная фурнитура отличается большим количествам точек притворов, так как створка надёжно блокируется по всему периметру. Таким образом, мастер должен разметить и установить не только линейный элемент вдоль вертикальной части створки, но также и угловые детали, которые блокируют окно в верхнем и нижнем торцах проёма, а также со стороны расположения петель.

Таким образом, если стандартные элементы могут монтироваться при установленной створке, то, при устройстве противовзломных цапф, конструкцию придётся снять с петель, так как откос может не позволить открыть его на 180 градусов.

При монтаже противовзломных деталей следует обязательно следить за длиной самореза и местом его установки. Почти каждый оконный профиль имеет внутренний армирующий швеллер из стали, и саморез должен заходить в него для обеспечения повышенной прочности крепления.

Правила регулировки

Цапфы обеспечивают уплотнение окна, блокировку створки, а также смену разжимов с летнего на зимний, в зависимости от сезонов.

При регулировке конструкции, мастер выполняет следующие операции:

  • Створка открывается таким образом, чтобы каждая цапфа оказалась в зоне доступа.
  • Для регулировки потребуется шлицевая или крестовая отвёртка, плоскогубцы или внутренний шестигранник, в зависимости от типа конструкции и винта.
  • При повороте винта, грань цилиндра фурнитуры смещается в сторону наружной или внутренней частей створки, что говорит об усилении или ослаблении прижима.
  • Учитывая, что цапфа, чаще всего, регулируется бесступенчато, необходимо почувствовать её амплитуду, в зависимости от интенсивности поворота винта.

Вращение отвёртки следует выполнять лишь на несколько градусов, после чего проверять фурнитуру путём закрывания окна. При образовании слишком сильного прижима, винт рекомендуется немного провернуть назад. Каждая цапфа, установленная на створке, должна оставаться в идентичном положении с соседними элементами.

Когда может потребоваться замена?

В отдельных случаях, цапфы не подлежат регулировке, и их следует заменить на новые, аналогичные изделия.

Замена прижимных деталей фурнитуры требуется при наступлении любой из следующих ситуаций:

  • фото 62757_7Физический износ конструкции, что влияет на надёжность при эксплуатации.
  • Выход элемента из строя из-за механического воздействия, попытки несанкционированного проникновения, грубого использования или после длительного температурного воздействия.
  • Блокировка регулирующих винтов или подшипников в подвижных цапфах.
  • Замена фурнитуры или окон на более современные, надёжные конструкции.
  • Невозможность регулировки прижимного элемента при изначально неверно выполненном монтаже.

Для корректной замены цапфы, в случае, если деталь фурнитуры устанавливается на старый профиль, следует обратить повышенное внимание на приобретение нового конструктивного элемента с теми же габаритами и техническими характеристиками.

В противном случае конструкция может не подойти в паз, что потребует замены створки, либо дополнительных манипуляций по подрезке фурнитуры. В зависимости от типа конструкции запирающих элементов, немного меняется алгоритм их замены.

Обычных

Здесь потребуется:

  1. Открыть створку.
  2. Зафиксировать её в стационарном положении, после чего ослабить все саморезы и демонтировать старые цапфы при помощи плоскогубцев.
  3. Монтажный паз зачищается от следов герметика, пыли и грязи, моется и высушивается. Новая конструкция примеряется в монтажные полозья профиля.
  4. Если отверстия под саморезы совпадают, следует просто зафиксировать металлические элементы к пластику, после чего проверить, насколько цапфы подходят к ответным планкам при запирании окна.
  5. Если монтажные отверстия не совпадают, следует воспользоваться жидким пластиком для замазывания старых посадочных мест под саморезы, после чего разметить новые отверстия и установить метизы после сверления.

Защитных

Монтаж усиленных конструкций производится по тому же алгоритму с небольшой разницей:

  1. Перед демонтажом старых цапф, следует снять створку с петель и разместить её на горизонтальной поверхности.
  2. Далее, все элементы снимаются с оконной конструкции и заменяются на новые также, как и для стандартных цапф.
  3. При монтаже усиленной фурнитуры, следует также предусмотреть высокопрочные саморезы и проверить состояние ответных планок. Окно должно плотно прилегать к раме по всему периметру.

После замены конструктивных элементов, следует протестировать конструкцию, проверить качество прижима, уплотнение в притворах, отсутствие мест продувания. Если створка примыкает к раме не по всему периметру, следует отрегулировать каждую цапфу.

Средние расценки на элементы по РФ

На рынке представлено множество конкурирующих производителей, предлагающих оконную фурнитуру. Цены могут различаться в несколько раз, что зависит от следующих факторов:

  • фото 62757_8Бренд, страна производства.
  • Качество фурнитуры, количество циклов открывания и закрывания без необходимости ремонта или замены.

    Самый высокий класс фурнитуры может использоваться не мене 40-60 тыс. полных циклов.

  • Материал, марка стали.
  • Способ установки.
  • Наличие дополнительных функций.
  • Габариты изделия, количество запирающих элементов.

В зависимости от бренда и класса, а также от конструктивного исполнения, цапфы для пластиковых окон можно приобрести по следующей стоимости:

  • Стандартные цапфы 1-й категории (до 20 тыс. циклов) – от 250-300 руб. за элемент.
  • Стандартные изделия повышенной категории надёжности (до 60 тыс. циклов) – от 800-1100 руб. за элемент.
  • Усиленные цапфы с противовзломным механизмом – от 3-3,5 тыс. руб. за комплект.

Стоимость на услуги по установке и замене

В интернете также можно найти множество предложений от различных компаний о монтаже, замене или регулировки цапф. Средняя стоимость услуги, выполняемой профессионалами:

  • Регулировка одного элемента – от 100 руб.
  • Регулировка всех стандартных цапф на одной створке – от 200-250 руб.
  • Корректировка положения противовзломных цапф по периметру створки – от 300-500 руб.
  • Установка фурнитурных элементов – от 1 тыс. руб.
  • Комплекс работ по оснащению створки противовзломной фурнитурой – от 1,5 тыс. руб.

Все услуги, описанные выше, предлагаются не частными мастерами, а компаниями, давно работающими на рынке и предоставляющими длительную гарантию на результат.

Заключение

Цапфы для пластиковых окон – важнейшая деталь фурнитуры, обеспечивающая уплотнение створки в притворах, а также прижим конструкции. Таким образом достигается герметичность окна, повышенная безопасность и комфорт при эксплуатации. Конструкции прижимов могут быть стандартными или противовзломными, от чего зависит количество точек фиксации, а также прочность и надёжность оконной конструкции.

При необходимости, вне зависимости от конструкции, каждая запирающая деталь может регулироваться для ослабления или усиления силы прижима. Такая функция также обеспечивает быстрое переключение эксплуатационных режимов с летнего на зимний.
