Как сделать шумоизоляцию межэтажного перекрытия в доме?

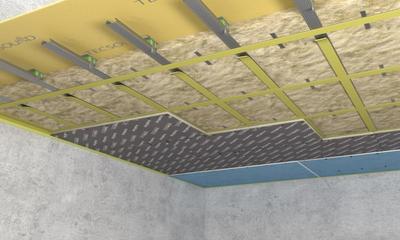

foto46733-2 (3)Акустические характеристики межэтажных перегородок — это важный аспект при разработке проекта дома.

Для того чтобы он соответствовал всем санитарным требованиям в жилых помещения не должны попадать внешних звуковые помехи, а также передаваться внутри структурные и ударные шумы.

Рынок стройматериалов предлагает широкий список, как готовых акустически стойких плит перекрытий, так и звукозащитных материалов для дополнительной защиты этих конструкций в жилых помещениях.

Для того чтобы выбранная система шумозащиты была эффективной нужно предварительно определить уровни и источники повышенных звуков и выбрать методы защиты для конкретных плит перекрытий в зависимости от материала из которых они изготовлены и места установки: первый этаж, межэтажное расположение и потолок под кровлей.

На самом деле, в большинстве случаев установка дополнительной защиты только на перекрытиях дома не защитит его от лишнего шума, работы должны проводится комплексно на всех стеновых поверхностях, окнах, дверях, кровле и вводах внутридомовых инженерных систем.

Нужна ли шумо- и звукоизоляция между этажами?

Нельзя «навскидку» правильно ответить на данный вопрос. При проектировании он должен быть изучен специалистами и увязан с конструкцией дома, его этажностью и видами строительного материала.

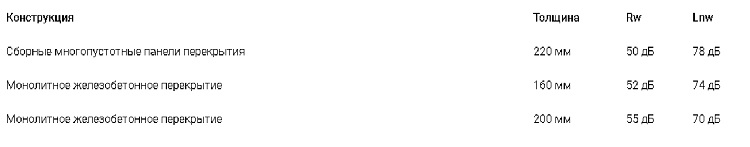

foto46733-1 (1)
Также немаловажно расположение объекта строительства, для того чтобы учесть уровень снижения уличного шума. Если этого своевременно выполнено не было, дом возведен, а межэтажные перекрытия стали интенсивно передавать звуковые волны, то для их погашения потребуется выполнить лабораторное исследование по выявлению как источников, так и характеристик звукового загрязнения.

Источниками, которых не всегда являются перекрытия, это могут быть стены, окна, двери и кровля.

foto46733-1 (5)
Кроме того, сами звуковые загрязнения в жилом доме бывают нескольких видов, их условно разделяют на такие группы:

  1. Акустические или воздушные, образуются, когда звуковые волны передаются по воздуху: голос человека, лай собаки, звуки музыкального центра. Предельный показатель для межэтажных перекрытий определяется индексу воздушного шума Rw, для жилых помещений он не должен превышать 45 дБ.
  2. Ударные, создаются в результате протекания механических процессов или при падении тяжелых предметов. Ударный индекс обозначается символами Lmw, а для перекрытий он не должен 66 дБ.
  3. Структурные, создаются в процессе обслуживания здания и работы инженерных сетей: скрип древесины, шум канализации и другие.

Важно! Для того чтобы эффективность шумозащитных мероприятий была высокой, собственник должен быть уверен, что причиной шумности дома являются именно перекрытия. В противном случае средства, которые он затратит на установку защитных систем, будут потрачены зря.

Если фактический уровень шумового воздействия от перекрытий в доме не превышает их проектные показатели, значит они выполнены правильно, устанавливать систему звукозащиты не требуется, нужно искать другие источники повышенного шумового фона.


Если состояние шумозащиты перекрытий не соответствует проекту и нормативам, установленным СЭС, то в таком случае потребуется монтаж защитного пирога на перекрытия снизу или сверху, в зависимости от того, какая комната будет изолироваться.

Последствия отсутствия

foto46733-2 (2)Государственные санитарные нормы определяют приемлемый уровень шума в спальных комнатах до 40.0 дБ в дневное время и 30.0 дБ ночное.

Такой разрыв объясняется тем что предельная возможность акустического восприятия у спящего человека, как правило, на 10.0 дБ меньше, чем у бодрствующего. Непродолжительное время может присутствовать шум с максимальным уровнем 55.0 дБ.

В данные нормативы входят большая часть постоянных звуков, которые сопровождают человека по жизни, например, часы или кулер компьютера создают шум примерно 32 дБ, а нормальная по звуку речь — 41 дБ.

Звук, превышающий 100 дБ, который воздействует на человека часто и продолжительно, способен основательно принести вред людям и спровоцировать повреждение сенсорных клеток, что в конечном счете запустит процесс необратимости утраты слуха. В связи с этим, ВОЗ дала рекомендации по предельному уровню шума — 85.0 дБ.

Нужно заметить, что в подобной шумовой среде допускается нахождение людей с продолжительностью до 8 часов, при условии применения личных средств защиты.

Шумы 100.0 дБ и громче допускается слушать до 15 мин. Под такие уровни воздействия звука человека может попасть на концертах либо в молодежных клубах, имеющих мощную звуко-акустическую систему. Для того чтобы понять, какой звук является вредным для здоровья человека существует простое правило, когда он должен кричать в помещении, чтобы его услышали, то такое звуковое воздействие способно принести ему вред.

Доказано медиками, что шум вызывает серьезные и продолжительные проблемы со здоровьем. Уличный шум, проникающий через окна, особенно под покровом ночи, приносит бессонницу, а это означает, снижение когнитивной деятельности мозга, особенно у детей.

Все больше данных говорит о том, что шум приводит к инсульту, инфаркту миокарда, и болезням сердца. При систематическом и длительном воздействии ненормально громких звуков возможно повреждение сенсорных клеток, что вызывает полную необратимую потерю слуха.

Важно! Шумовое недомогание далеко не всегда можно вылечить. Полностью слух не восстановится никогда, только частично и то очень долго для этого придется лечиться.

Особенности и требования

Главным нормативным актом, регулирующим требования к звукоизоляционным характеристикам перекрытий зданий, является СНиП-23-03 в редакции 2003 г. «Защита от шума». В соответствии с ним индекс изоляции перекрытий по воздушному шуму принят Rw = 52 дБ, а индекс ударного шума Lnw = 60 дБ.

Величина требуемой изоляции воздушного шума достигается в бетонных плитах путем формирования монолитной конструкции с требуемыми показателями по плотности и толщине.

В зависимости от материала

В основном перекрытия выполняют в виде бетонных плит или деревянных сборных конструкциях, установленных на балках. Многопустотные железобетонные конструкции с толщиной 220 мм и вибропрессования с толщиной 160 мм имеют показатель Rw = 52 дБ, что допускает их установку в жилом домостроительстве.

А вот модификация таких плит с толщиной 140 мм, которые устанавливались во всех советский домах массовых серий в прошлом веке, не может обеспечить Rw = 50 дБ, то есть на сегодняшний день эти плиты не способны гарантировать нужную защиту от шума в доме.

Кроме того, производственное качество плит на практике часто ухудшаются самими жильцами при нарушении условий эксплуатации. Целостность их нарушается вследствие искусственного образования множественных межплиточных щелей, когда остаются не уплотненными технологические отверстия после ввода и разводки по помещениям инженерных сетей.

Современные строительные конструкции плит лишены этих недостатков, при возведении «элитного» домостроения с категорией А толщина межэтажных плит достигает 250 мм, с индексом изоляции Rw = 55 дБ и даже выше.

Если дом уже выстроен с высокими показателями по индексу изоляции, в процессе эксплуатации он не меняется до тех пор, пока не появятся на плитах сквозные отверстия, что маловероятно при нормальной эксплуатации ближайшие 50 — 70 лет.

А вот уровень ударного шума зависит от мастерства и добросовестности строителей, которые будут накладывать защитные слои на плиты перекрытия, кроме того зачастую такие показатели ухудшаются самими жителями квартир и домов, которые при капитальном ремонте уничтожают защитный слой в угоду создания новомодных, но «шумных» покрытий.

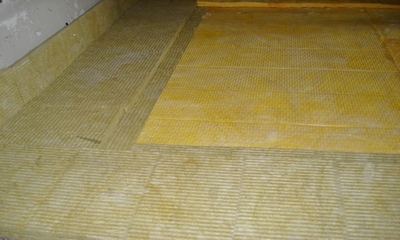

foto46733-2 (5)Показатель приведенного ударного шума зависит от толщины перекрытия, но для бетонных стен, даже очень толстых, как в бомбоубежище, полностью погасит этот вид загрязнения не удается.

Например, довольно толстое железобетонное перекрытие в 250 мм имеет этот показатель Lnw = 72 дБ, что не соответствует требованиям СНиП, с показателем не больше Lnw = 60 дБ.

Поэтому, для того чтобы выполнить нормативы по ударному шуму, требуется установка дополнительной многослойной шумозащиты.

У деревянных конструкций межэтажных перекрытий, ситуация несколько другая, на них также распространяться требования по звукоизоляции, но подходы к ее обеспечению несколько различны и зависят от вида расположения и конструкции перекрытий.

Для нежилого чердака, защита, выполненная на перекрытиях, установленных на деревянных балках, считается эффективной по воздушному шуму, если Rw меньше 45 дБ. Такие показатели способен обеспечить слой акустического утеплителя из материалов группы минеральных ват слоем 100 мм и плотностью не меньше 50 кг/м3.

Для межэтажных плит, установленных в комнатах, слой минваты потребуется в два раза больший, не менее 200 мм при плотности 50 кг/м3. При большей плотности слой утеплителя соответственно уменьшается.

Справка. Нормативные параметры по звукоизоляции перекрытий установлены в нескольких профильных СНИП 23-01-2003 и II-12-77 в части требований по защите от шума, нормирующий показатели по индексу Rw исходя от их расположения, показаны в ниже наведенной таблице.

foto46733-1 (4)

В зависимости от типа

Шумоизоляционный пирог рассчитывается также по месту расположению перекрытий — первый или второй этаж, а также отдельно для мансарды.

Для выбора эффективной схемы звукозащиты многоэтажных домов также имеет большое значение от какого помещения будут изолироваться объект от ниже- или выше расположенного.


Для перекрытия, расположенного над подвалом выполняют защитную шумоизоляцию в основном от ударных и системных шумов от нижнего объекта. Например, при установленных железобетонных плитах перекрытия 220 мм, ее индекс приведенного уровня по ударному шуму соответствует показателю Lnw = 76 дБ при максимально разрешенном размере Lnw = 60 дБ, то есть защитная система должна погасить полных 16 дБ.

В данном варианте самым приемлемым способом защиты является система «плавающего» пола. Он выполняется на межэтажном перекрытии, опираемом на специальных упругих прокладках, и используя аналогичные крепления для примыкания со смежными стенками и инженерным системам, чтобы исключить «мостики шума».

foto46733-1 (3)
Эффективный состав пирога «плавающего» пола для напольного перекрытия:

  1. Слой гидроизоляции и парозащиты.
  2. Звукоизоляционный материал: базальтовая или минеральная вата, пенопласт, или плиты.
  3. «Шумостоп». Для достижения более сильного эффекта защиты их укладывают в 2 слоя.
  4. Укладывается парозащитная пленка.
  5. Поверх него выполняется стяжка 5 см, что обеспечивает индекс Lnw = 38 дБ и полностью гасит излишний шум между помещениями. Так, например, звук при падении бутылки шампанского на пол, будет слышаться в другой комнате, как звук от падения монет. Такая система также дополнительно поглощает воздушный шум на Rw= 10 дБ.
  6. Поверх стяжки укладывают отделочный слой.

Межэтажные перекрытия на втором этаже защищают таким образом, чтобы максимально избежать применения «мокрых» процессов и сократить объем строительных материалов и отходов, а также сократить время на монтажные работы.

Для этого специалисты рекомендуют применение панелей быстро устанавливаемой системы ЗИПС-ПОЛ, которая гарантирует защиту по ударному шуму Lnw = 38 дБ и дополнительно Rw=8 дБ. Для надежной работы защитной системы потребуется тщательно выполнить предмонтажные работы на поверхности пола, она должна быть абсолютно ровной.

foto46733-1 (2)
Для того чтобы увеличить изоляцию шума со стороны верхней мансарды, рекомендуется применять подвесной потолок на каркасе, с толщиной 115 мм, укрепленный на виброзащитных подвесах, например, акустическую защиту «Шуманет-Коннект ПП», обеспечивающей индекс защиты по Lnw = 18 дБ, а по воздушной — Rw=20 дБ.

Такие акустические системы с большей толщиной 300 мм устанавливаются для защиты межэтажных перекрытий в кинозалах, концертных залах и студийных комплексах.

Основные этапы монтажа звукозащитного потолка:

  • применение современных акустических виброподвесов;
  • установка виброизолирующих прокладок «Вибростек-М» для устранения жестких связей между системой и облицовочными плитами стен и потолков.

Дополнительно. Для установки таких систем в жилых помещениях, где имеется дефицит по высоте, применяют аналогичные системы, но с толщиной до 55 мм или бескаркасные акустические системы ЗИПС, которые гарантируют дополнительную шумоизоляцию до 14 дБ.

Какими материалами производится?

Материал для систем звукозащиты выбирается в ходе выполнения проекта по звукоизоляции межэтажных перекрытий. Для нового строительства, он рассчитывается по техническим характеристикам проектируемых плит, а при реконструкции старых помещений предварительно выполняют лабораторные исследования, чтобы установить источники, виды звукового загрязнения и их размер. Далее подбирается тип, увязывается с конструкцией «звукозащитного пирога».

Список популярных звукозащитных материалов для плит перекрытия:

  1. ЗИПС-Синема, 600*1200*120 мм, имеет собственную пазогребневую систему и акустическую крепежную систему, минеральный базальтовый утеплитель и листы ГВЛ, стоимость — 1800руб. шт./2300 руб. м2.

    Преимущества: быстрая сборка, эстетичный вид, защита по ударному шуму Lnw=26 дБ, по воздушному — Rw=18 дБ, допускается установка для всех типов помещений.

    Недостатки: высокая цена, большая толщина, тедля применения в жилых комнатах, существуют модификации со стекловолоконным утеплителем, который не допускается для жилых помещений.

  2. Мембрана «Тексаунд» 35/50/70 мм — универсальная защита для любых поверхностей, в упаковке 1,8 м2, стоимость 12800 руб. упаковка/1838 руб. м2, класс горючести Г1, плотность 1900 кг/м3.

    Преимущества: гибкий монтаж, водостойкий, биологически стойкий, тонкий материал, по воздушному — Rw=28 дБ. Недостаток — высокая цена.

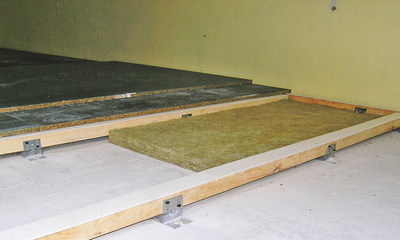

  3. foto46733-2 (4)Минеральная вата ТехноНИКОЛЬ «ТехноАКУСТИК», 1200*600*50 мм, упаковка 5,76 м2 стоимость упаковки 700 руб.

    Преимущества: высокий уровень поглощения шума до 90%, дешевый, паропроницаемый, экологически безопасный, биологически стойкий, долговечный материал, дополнительная теплозащита стен, негорючий состав, защита по воздушному — Rw=30 дБ.

    Недостаток – высокая способность впитывать влагу, защита должна устанавливаться с дополнительными гидро- парозащитными слоями.

  4. Профессиональная акустическая базальтовая плита «Шуманет БМ»,1200*600*50 мм, в упаковке 2.88 м2, стоимость — 1100 руб. упаковка/310. руб.м2.

    Преимущества: дополнительный слой стекловолокна, высокий уровень поглощения шума до 95%, дешевый, паропроницаемый, экологически безопасный, биологически стойкий, долговечный материал, дополнительная теплозащита стен, негорючий состав, защита по воздушному — Rw=40 дБ.

    Недостаток – высокая способность впитывать влагу, защита должна устанавливаться с дополнительными гидро- парозащитными слоями.

  5. Бескаркасная шумоизоляция «Isoplaat», 2700*1200 мм толщиной от 10 до 25 мм, в упаковке — 3,24 м2, для защиты от воздушного уличного шума Rw=26 дБ, стоимость 1800 руб. за упаквоку.

    Преимущества: недорогой, высокий уровень защиты, регулирует внутренний микроклимат по температуре и влажности, выравнивает поверхность стены, подходит для домов сезонного проживания, отсутствует эффект «эха» внутри помещения, высокий срок эксплуатации более 50 лет. Недостатки: высокая цена.

Схема слоев пирога

Чтобы шумоподавление межэтажных плит обладало высоким уровнем качества и эффективности исполнитель должен следовать определенным требованиям монтажа, а конкретно, при раскручивании рулонов заводить материал на смежные стены до уровня чистого пола, плотно «утеплять» выступающие элементы инженерных сетей, применять упрочняющую сетку под стяжку толщиной не меньше 3 см.

Акустическая система для защиты перекрытий «плавающий пол» на данный момент считается одной из наиболее эффективных. Она выполнена в виде упругого слоя, полностью развязывающего плиту и устраивает по ней стяжку.

Специалисты предлагают такой вариант акустического «пирога» для этой системы:

  1. Основание: грунт, плита перекрытия или деревянный пол, главное требование — отсутствие источников влаги.
  2. Гидроизоляционный слой, для отсечки влаги, может быть обмазочной и рулонной, к примеру, слой утолщенной полиэтиленовой пленки.
  3. Подготовительный слой — обычный сухой песок, корректирующий все дефекты основания, после слоя гидрозащиты.
  4. Выравнивающий, устанавливается разновидности плотных тонких плит.
  5. Виброразвязка — шумозащитный утеплитель с толщиной до 50 мм.
  6. Инженерный слой устанавливают только для системы «теплый пол».
  7. Плавающая плита — выполняется армированием с установкой сетки из стальных или стекловолоконных прутьев Д= 12 мм уложенных ячейками, с промежутками между стержнями 14 см и связанных проволокой. Заливают раствором из цемента М 500 и высококачественного песка.
  8. Выравнивающий, выполняется в виде стяжки для финишной отделки.
  9. Отделочный слой.
  10. Демпфер — изюминка конструкции, установленный вертикально по периметру плиты из мягкого утеплителя на границе с полом для создания технологического зазора для «плавающей плите» и стенками из расчета 10 мм на 1 м стенового интервала.

foto46733-1 (6)

Расходники и инструменты для монтажа

Для того чтобы установить акустическую систему «плавающий пол», исполнителю потребуется подготовить инструменты и расходные материалы по списку:

  • акустический утеплитель «Шуманет БМ»;
  • паро- гидрозащитные пленки;
  • армосетка;
  • пиломатериал для обрешетки, если планируется изготовление каркаса;
  • цементная смесь для заливки пола;
  • нож для кройки утеплителя;
  • строительный степлер, для установки пленок;
  • измерительные инструменты: линейка, уголок, рулетка, отвес;
  • болгарка;
  • дрель;
  • ножовка;
  • ведра для переноски бетонного раствора;
  • миксер-насадка, для подготовки цементной смеси;
  • шпатель;
  • спецодежда и средства индивидуальной защиты.

Пошаговая инструкция проведения

Прежде чем устанавливать звукозащитную систему выполняют подготовку поверхности плит. Неровности ЖБ плиты устраняют черновой стяжкой. Основу выравнивают по уровню, чтобы обеспечить равномерную заливку стяжки по толщине.

Общая технология установки акустической защиты «Шуманет БМ» на бетонные плиты перекрытия по схеме «плавающий пол»:

  1. Изолируют инженерные трубы стеклохолстом, например, «SilentLayer» в 2-3 слоя.
  2. Укладывают гидроизоляцию.
  3. Укладывают звукозащитные плиты.
  4. По периметру укладывают демпфер из утеплителя, чтобы не допустить.
  5. контакта стяжки со стенками.
  6. Укладывают слой гидроизоляцию, чтобы раствор не попал в акустический утеплитель.
  7. Выполняют армированную стяжку 60 мм с плотностью 120 кг/м2, выдерживают 16 часов.
  8. Затирают стяжку цементно-песчаной смесью в соотношении 1:1.
  9. Выполняют герметизацию швов силиконом по периметру.

Как сделать шумоизоляцию перекрытия, показано в видео:

Возможные сложности и ошибки в процессе

Ошибки при создании звукозащиты плит перекрытия начинаются уже с момента выбора системы и материалов. Обычно это происходит без учета фактического состояния плит перекрытий, наличия источников шумозагрязнений и их интенсивности. Вот почему столько негативных откликов пользователей, после непрофессиональной попытки сделать свой дом тихим — средства затрачены, а результатов нет.

Для того чтобы этого не произошло, застройщик должен обратится к специалистам, которые проведут все необходимые исследования и рассчитают эффективный пирог акустической защиты.

Кроме того, часто ошибки допускаются в процессе монтажа, например, самые распространенные из них:

  • не выполнена предмонтажная подготовка плит;
  • не установлена плотная гидрозащита, или не выдержанный 100 мм нахлест материала на соединительных стыках;
  • не выполнено уплотнение по вводам инженерных коммуникаций;
  • качественно не выполнен выравнивающий слой;
  • неправильно выбран материал для виброразвязки или он установлен с недостаточной толщиной;
  • нарушение армирования и заливки «плавающей плиты»;
  • качественно не выполнен выравнивающий слой под отделку;
  • не установлен демпфер.

Расходы

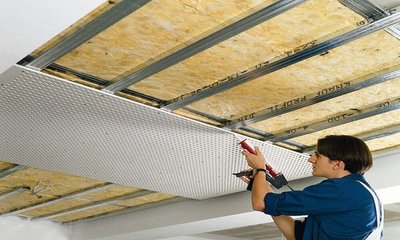

foto46733-2 (1)Для того чтобы создать эффективную систему шумозащиты на межэтажных перекрытий обычно приглашают профессионалов, которые качественно выполнят монтаж в самые сжатые сроки.

Стоимость работ по звукозащите зависит от ряда факторов: типа акустического материала, его стоимости, работа с импортным материалом стоит дороже, площади плит перекрытия, места установки и комплектации, средние показатели цен представлены в таблице.

Средние цены на материалы и стоимость работ по установке звуко- и шумоизоляции межэтажных перекрытий

Материал Индекс изоляции, Rw, дБ Стоимость материала, руб. за м2 Стоимость работ за установку руб. м2 Всего руб. м2
«ЗИПС», 120 мм, полный пакет 26 2300 350 2650
«Isotex»,12 мм 23 3100 210 3310
«Акустик Баттс»,50 мм 60 170 220 390
Мембрана «Тексаунд»,70 мм 28 1838 190 2028
«ТехноАКУСТИК» 50 1050 270 1320
«Шуманет» базальтовая плита 45 310 250 560
Бескаркасная шумоизоляция «Isoplaat»  26 671 310 981

Заключение

Современные требования по защите от шумового загрязнения требуют, чтобы в жилых помещениях уровень звука не превышал 40 дБ в дневное время и 30 дБ ночью. Для того чтобы обеспечить такие нормативы, требуется провести комплекс работ по звуко- и шумоизоляции межэтажных перекрытий.

Для новостроек это выполняется в процессе строительства путем установки систем «плавающий пол», для старого жилого фонда проводят установку многослойных акустических систем на перекрытиях во время капитальных ремонтов.

В процессе выбора системы защиты и акустических материалов потребуется выполнить предварительные исследования на предмет источников шумового загрязнения и его интенсивности, и рассчитать защитный «пирог». В таком случае звуко- и шумоизоляции межэтажных перекрытий будет эффективной, а дом станет тихим и уютным.
