Можно ли сделать ломаную крышу в доме с мансардой своими руками: устройство стропильной системы, чертежи и фото

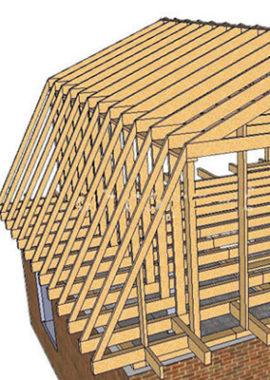

foto1Крыша с мансардой ломаного типа является более практичной конструкцией, чем стандартная двухскатная.

Такая кровля гармонирует с любым дизайном или архитектурой дома, а за счёт двух скатов, расположенных почти вертикально, помещение под крышей становится просторнее и комфортнее.

В этой статье можно найти вдохновение для создания своего дизайна мансардной ломаной крыши.

Особенности устройства

Некоторые считают, что мансарда пригодна только для проживания в ней в тёплое время года. Но это не так. Если правильно утеплить конструкцию, то она будет хорошо сохранять тепло в зимний период. К тому же, мансарда даже без дополнительного утепления является воздушной «подушкой» для помещений, находящихся ниже крыши.

Благодаря наличию мансарды в них будет сохраняться оптимальная температура воздуха. Устройство мансардной крыши ломаного типа выглядит так:

  • кровельное покрытие;
  • обрешётка и контробрешётка;
  • коньковый прогон (один или несколько, если у кровли будет много верхушек);
  • стропильная система (ноги, распорки, брусья, диагональные сваи, внутренние опоры);
  • мауэрлат;
  • слои кровельного пирога.

Ломаная крыша является подвидом двускатной кровли, но она имеет более сложную конфигурацию. Поэтому возводить её тоже непросто.

Особенностями устройства считаются такие критерии:

  • foto3Нижние стропила должны быть под углом от 20° до 30°, а верхние – от 50°.
  • Ширина кровли – оптимальное значение около 5-6 м.
  • Высота не должна быть меньше 2,2-2,5 м, иначе в таком помещении будет некомфортно находиться.
  • Стены мансарды по сути являются крышей, а кровля всегда уступает по своим теплоизоляционным показателям несущим стенам, поэтому важно уложить утеплитель в несколько слоёв и выбирать тот материал, который обладает максимальной защитой от теплопотерь зимой и нагревания солнцем летом.
  • Мансарду нужно оборудовать качественной вентиляцией, оставив достаточные зазоры и отверстия под вентиляционные каналы. Хороший вентиляционный воздухообмен напрямую связан с гидроизоляцией и пароизоляцией.

    Эти материалы нужно выбирать с особой тщательностью, ведь тогда будет предотвращено попадание испарений с нижних этажей на мансарду и влаги с улицы внутрь крыши.

  • Финишное кровельное покрытие не должно оказывать слишком большое давление на капитальные стены и балки перекрытий. Лёгким и крепким покрытием являются профлисты, битумная черепица или металлочерепица.

Достоинства и недостатки

Конструкция мансарды ломаной крыши обладает такими преимуществами:

  • Создание дополнительной жилплощади и рациональное использование пространства под крышей.
  • Архитектурная и дизайнерская привлекательность крыши. Сложная геометрия линий ломаной крыши придаёт зданию презентабельный внешний вид. В данном случае крыша выступает главным декоративным элементом дома.
  • Мансардная крыша хорошо защищает дом от ветра, холода и атмосферных осадков, а также сохраняет уже имеющееся тепло внутри помещений.
  • Конфигурация крыши позволяет снегу не задерживаться, а сразу скатываться вниз со скатов.
  • Возможность создания разного внутреннего интерьера мансарды. Наклонные стены, окна «в небо», открытые дизайнерские балки – все эти элементы только увеличат уникальность здания.

Ниже на фото показаны разновидности дизайна мансардной ломаной крыши:

foto6

foto7

Посмотреть больше фото частных домов с различными вариантами мансардных крыш и узнать какой тит лучше, можно здесь.

Но у такой конструкции есть и свои недостатки:

  • Из-за того, что крыша ломаная, в помещении наблюдается разница в высоте потолка. А это может доставлять некоторые неудобства, например, не всегда можно поставить около стены высокий шкаф.
  • Чтобы мансарда была жилой, её нужно обеспечить хорошей теплоизоляцией и гидроизоляцией. А на это требуются дополнительные расходы.

Виды стропильных систем

Конструкционные показатели мансарды напрямую зависят от того, какая конфигурация будет у крыши. Поэтому стропильные системы для такого типа кровли можно разделить на такие виды:

  • Односкатная – это самый дешёвый и простой вариант. Такая система предполагает создание одного ската крыши, который опирается на стены разного уровня. Чтобы обеспечить прочность конструкции, рекомендуется соблюдать угол наклона – от 35° до 45°, иначе в зимнее время накопившийся снег будет оказывать сильную нагрузку на несущие стены.

    Если расстояние между противоположными стенами будет максимум 4,5 м, то можно не обустраивать дополнительные опоры. Если этот показатель превышен, то опоры – обязательны, иначе здание будет подвержено деформации. Подробно о правильном креплении стропил при монтаже односкатной крыши читайте тут.

  • Двускатная – не очень сложный вариант обустройства крыши. Особенность в том, что сама крыша должна быть высокой, чтобы было удобно под ней обустроить жилое помещение. Учитывая расположение конька, такая крыша может быть симметричной либо асимметричной.

    Минус такой системы – из-за конфигурации крыши большая часть свободного пространства остаётся нежилой (верхняя часть кровли и зоны около стены).

  • foto8Трёхскатная. Особенность – 2 части крыши будут располагаться под разными наклонами относительно балок перекрытий. Но такая конструкция позволяет максимально использовать свободное пространство.

    В итоге, жилая площадь помещения будет всего лишь на 10-15% меньше, чем площадь комнаты, находящейся этажом ниже. А высота потолка при этом также будет одинаковой – в пределах 2,1-2,3 м.

  • Четырёхскатная – самый сложный вариант. Он позволяет использовать пространство под крышей с минимальными потерями жилой площади. Но стоит учесть, что эта стропильная система требует большего количества утеплителя и кровельного покрытия.

Обратите внимание: за счёт правильного уклона скатов на кровле зимой не будет скапливаться снег, но всё равно на наслонные стропила будет оказываться самая большая нагрузка, поэтому при расчётах важно продумать этот момент.

Правила проектирования, четрежи

При проектировании нужно учесть размеры здания крыши, а также важно вычислить правильный угол наклона крыши, который зависит от таких факторов:

  • Силы ветра в данной местности. Территория России разделена на 8 зон по ветровой нагрузке. Этот показатель нужно учитывать, иначе неправильный угол наклона приведёт к тому, что ветер будет попадать под стыки кровельного покрытия и подрывать его.
  • Нагрузки от снега. По этому показателю также проведено зонирование России на 8 зон. Поскольку крыша ломаная, то верхний и нижний скат будут иметь разный уклон.
  • Типа кровельного покрытия. Для битумной черепицы допускается угол больше 30°, для черепицы и металлопрофиля — 22°, а для шифера — 30°.
  • Интенсивности осадков в данном регионе. Там, где дожди идут очень часто, а зимы – очень снежные, оптимальным углом наклона является 45°, а для местности с умеренным климатом – достаточно 30°.

Делая проект крыши, лучше составить чертежи с разными проекциями конструкции. Благодаря этому можно с разных сторон увидеть расположение элементов.

foto2

Чтобы сделать точные расчёты, важно серьёзно отнестись к первичному замеры длины, ширины дома, а затем соблюдать масштаб на чертежах. Больше о расчете конструкции крыши мансардного типа узнайте здесь.

В проекте стоит учесть:

  • Высоту конькового соединения – от неё зависит высота потолков. От конька до потолка должно быть расстояние около 1,5 м.
  • Высоту потолка. Оптимальным значением является уровень 2-2,2 м.
  • Уклон верхних скатов – от 20° до 30°.
  • Уклон нижних скатов – от 50° до 60°.
  • Размеры стен и их площадь.

Совет: чтобы облегчить составление чертежей, можно использовать компьютерные программы. С их помощью достаточно ввести только размеры дома и нужный тип кровли, всё остальное программа просчитает автоматически.

Что нужно из материалов?

Для возведения крыши ломаного типа с мансардой нужны:

  • Брус для стропильной системы, мауэрлата, прогонов – лучше брать хвойные породы дерева, такие как сосна или ель.
  • Обрезные доски – для стропильных ног.
  • Доски – для обрешётки.
  • Рейки – для контробрешётки.
  • Толстая фанера – в качестве крепежей стыков стропильных ног.
  • Антипирены, противопожарная, противогрибковая обработка, антисептическая пропитка.
  • Утеплитель (какой лучше использовать для мансардной крыши?).
  • Гидроизоляционный и пароизоляционный материал.
  • Герметик.
  • Кровельное покрытие.
  • Крепления, скобы, саморезы, кронштейны.

Основные этапы строительства

Возведение ломаной крыши с мансардой предполагает прохождение 8 этапов строительства:

  • Монтаж мауэрлата на слой гидроизоляции (рубероида) и балок перекрытий.
  • foto9Фиксация вертикальных стоек к балкам перекрытия.
  • Установка нижних стропил.
  • Монтаж верхних стропил.
  • Фиксация подкосов, стяжек и дополнительных опор – для придания прочности конструкции.
  • Набивание контробрешётки и обрешётки.
  • Монтаж финишного кровельного покрытия.
  • Создание и обшивка фронтонов.

После монтажа стропильной системы можно переходить к утеплению мансардной кровли и обустройству вентиляции. В качестве паро- и гидроизоляции можно использовать «дышащую» мембрану, которая монтируется сплошняком, чтобы избежать возможности проникновения влаги внутрь помещения, а испарений – из помещения в утеплитель.

Обратите внимание: пароизоляционный материал монтируется изнутри крыши, а гидроизоляционный – под кровельным покрытием.

Поскольку мембрана будет укладываться внахлёст, важно загерметизировать стыки специальным скотчем. Утеплителем может стать каменная вата, которую достаточно легко монтировать и нарезать на нужные размеры плит.

Важно не забыть о вентиляционном зазоре между утеплителем и финишным кровельным покрытием, о специальных вентиляционных проходах в карнизе и коньке. Для плоского кровельного материала вентиляционный зазор должен быть не меньше 50 мм, а для профилированного – не меньше 25 мм.

Больше о том, как правильно построить мансардную крышу своими руками, читайте в отдельной статье.

Советы по работе

Выполняя обустройство мансардной кровли ломаного типа, нужно помнить следующие рекомендации:

  • foto10Для придания конструкции максимальной прочности и надёжности, высота мансарды не должна быть больше 2,2 м.
  • Вентиляцию нужно проводить от карнизных свесов до самого конька, чтобы предотвратить появление конденсата.
  • Если впоследствии планируется расширение площади мансарды, это нужно учесть при проектировании и вычислении нагрузок на стены.
  • Поскольку кровля почти на 70% состоит из древесных материалов, их нужно предварительно обработать специальными защитными составами.
  • Все элементы крыши должны иметь минимальный вес, чтобы не оказывать дополнительную нагрузку на несущие стены и фундамент.

Полезное видео

Из видео узнаете о строительстве ломаной мансардной крыши:

Заключение

Можно много писать о достоинствах мансардной крыши ломаного типа, но если не позаботиться о должном утеплении, пароизоляции и гидроизоляции кровли, все плюсы превратятся в минусы. Поэтому этот этап важно продумать особо тщательно и не покупать материалы сомнительного производства.
