Для частного и многоквартирного дома — арочные пластиковые окна

foto64708-1 (2)Пластиковые окна являются неотъемлемым элементом комфорта при эксплуатации жилого или общественного помещения.

Помимо этого, современные ПВХ изделия являются частью фасада здания, а их конструктивное исполнение может удовлетворять любым архитектурным требованиям.

Арочные пластиковые окна пользуются повышенным спросом при остеклении мансарды или двухсветных пространств в частном жилом доме, а также устраиваются в многоквартирных домах повышенного уровня комфортности.

Что собой представляют такие ПВХ-окна?

Арочные пластиковые окна – это элементы заполнения проёмов в наружных стенах, которые состоят из двух сегментов:

  • Прямоугольный или квадратный сегмент, расположенный в нижней части арочной конструкции. Может устанавливаться в глухом исполнении, либо оснащаться открывающимися створками.
  • Радиусный сегмент, в виде полкруга, либо свода, как правило, без поворотных или откидных створок. В отдельных случаях, устанавливается фрамуга.

Арочные окна вписываются в мансардное пространство под скатной кровлей, благодаря отсутствию верхних углов, увеличивают площадь остекления, что значительно расширяет сферу их применения.

Где и когда они могут применяться?

Арочные оконные конструкции применяются на следующих объектах жилого или общественного назначения:

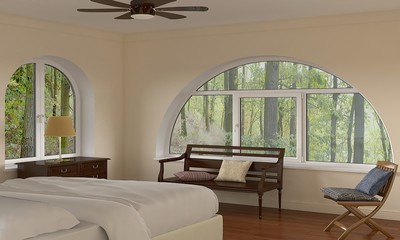

  • foto64708-1 (7)В частных домах, при необходимости организации двухсветного пространства.
  • На мансардах зданий со скатными кровлями, когда расстояние между наклонными плоскостями не позволяет установить окно правильной формы.
  • При формировании архитектурного облика здания, согласно проекту, если на фасаде предусмотрены арочные конструкции.
  • При замене оконных конструкций в квартирах многоэтажных домов, при условии, что подобное решение не испортит общий внешний вид застройки.
  • В случае необходимости увеличения продолжительности нормируемой инсоляции жилых пространств.

В то же время, радиусные окна не могут устанавливаться на гражданских или промышленных объектах следующих типов:

  • Если конструкция наружной стены не позволяет выполнить проём арочного типа.
  • В случае, когда окна нестандартной конфигурации нарушают архитектурный облик застройки, что особенно актуально доля истерички центров крупных городов.
  • При замене оконных конструкций, когда расширение или видоизменение проёма связано с риском обрушения несущих элементов каркаса сооружения.
  • Если монтаж арочных окон сопровождается снижением пощади обзора, что влечёт за собой снижение продолжительности нормативной инсоляции – актуально для детских садов, медицинских учреждений и других общественных зданий специального назначения.

Таким образом, перед заказом, приобретением и установкой арочных окон, необходимо пройти согласование с управляющей компанией многоквартирного дома, либо получить консультацию архитектора при изменении конструктивных решений частной постройки.

Требования

Равно, как и другие светопрозрачные конструкции, арочные ПВХ-окна играют не только эстетическую роль, но также являются частью наружных стен, и к ним предъявляется ряд конструктивных и технологических требований:

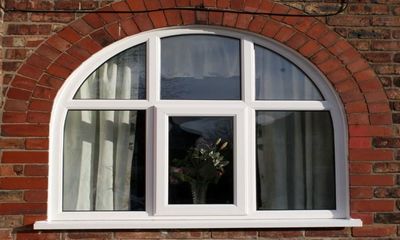

  • foto64708-1 (8)Обеспечение достаточной прочности – окна должны быть надёжно зафиксированы в проёме для безопасной эксплуатации.
  • Стойкость против пульсационных нагрузок при порывистом ветре.
  • Герметичность швов и зазоров для предотвращения сквозняков и проникновения атмосферной влаги в эксплуатируемое пространство.
  • Сопротивление теплопередаче для повышения энергоэффективности помещения.
  • Простота в эксплуатации, возможность регулировки фурнитуры открывающихся створок.
  • Обеспечение требуемой кратности воздухообмена, путём открывания откидных створок или установки оконных приточных клапанов.
  • Материалы ПВХ-профиля, герметики и другие полимерные расходники должны удовлетворять экологическим требованиям.
  • Поворотные створки окон, установленные в жилых домах, должны обеспечивать простоту мойки, ухода и технического обслуживания, без риска для жизни и здоровья пользователей.
  • Учитывая, что радиусный профиль для арочных окон изготавливается путём изгиба на вальцах после нагрева, температурное воздействие не должно оказывать негативного воздействия на прочность материала и его теплотехнические свойства.

При изготовлении арочных окон технология не позволяет применять армированные профили для перемычек, что обязывает монтажников уделять повышенное внимание надёжной фиксации этого элемента в проёме, для обеспечения надёжности при эксплуатации.

Характеристики

Арочные окна, чаще всего, изготавливаются по индивидуальным заказам, и потребитель имеет возможность выбрать конструкцию любой формы и габаритов, согласно техническому заданию. В то же время, при изготовлении таких элементов заполнения проёмов, производители часто используют стапели и кондукторы, согласно рекомендуемым техническим характеристикам окон:

  • Учитывая, что прокатные вальцы имеют некоторые технологические ограничения, полукруглые арки могут изготавливаться с диаметром от 800 мм и более. В остальных случаях существует риск нарушения целостности профиля.
  • При установке пластиковых радиусных окон в проёмы с шириной менее 800 мм, завершающая часть выполняется в виде сегмента или неполного полукруга.
  • Учитывая, что холодные или горячие деформации профиля сопровождаются искажением структуры ПВХ-материала, не рекомендуется использовать многокамерные конструкции, так как внутренние герметичных пространства нарушаются. Предельная толщина профиля для арочной конструкции – 70-75 мм.
  • При устройстве балконной двери в теле арочных окон, необходимо обеспечить минимальную высоту открывающейся створки 1900 мм. Если конфигурация не позволяет выполнить такую дверь в рамках прямоугольного сегмента, применяется нестандартное расположение импостов и сложное остекление с взаимно пересекающимися раскладками.
  • При устройстве откидной фрамуги в сводчатой части конструкции, используется механический или электрический дистанционный привод для её открывания.

По теплотехническим характеристикам и показателям порочности, арочные окна не отличаются от стандартных конструкций для заполнения проёмов, и потребитель имеет возможность выбрать типовые стеклопакеты, которые будут изготовлены с необходимым радиусом.

Разновидности

Все арочные окна, поставляемые на рынок, можно классифицировать по следующим признакам:

  1. По форме:

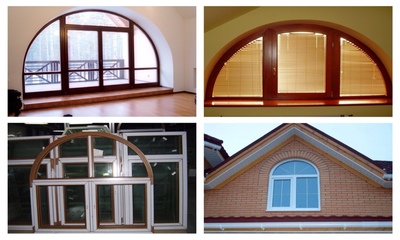

    • foto64708-1 (10)Типовые – самые простые конструкции, которые выполнены в виде прямоугольного или квадратного основания с открывающимися створками и глухой полукруглой верхней частью.
    • Полукруглые – как правило, устанавливаются на мансардах или в чердачных помещениях. Вся конструкция выполнена в виде полукруга с определённым радиусом, без устройства нижнего сегмента правильной формы. Такие окна могут снабжаться открывающимися створками, если габарит позволяет их устроить с учётом глухих сегментных зон по краям.
    •  Мавританские арки – используются при оформлении здания или интерьера в восточном, арабском стилях. Представляют собой обрезанную во второй половине полукруга окружность. В результате, такие окна приобретают форму подковы.
    • Стрельчатые арки – окна, выполненные, а этническом, византийском или готическом стилях. Завершение представляет собой два радиусных элемента, стыкуемых с изгибом, для формирования острого угла.
    • Арки, выполненные в английском стиле – криволинейный профиль устраивается в виде сегмента, что способствует образованию тупого угла между вертикальными импостами и перемычкой.
  2. По типу створок:
    • Глухие – в конструкции не предусмотрены открывающиеся створки.
    • С одной створкой, приводимой в движение в одном или в двух направлениях.
    • С двумя створками – как правило, разделяются вертикальным импостом в центральной части, а обе створки выполняются в поворотном или поворотно-откидном варианте.
    • С тремя и более створками – при устройстве оконных конструкций в помещениях с большой площадью, по индивидуальному дизайну.
  3. По типу открывания:
    • Глухие.
    • Поворотные.
    • Поворотно-откидные, с функцией зимнего проветривания.
    • Откидные – без возможности поворота.
    • Раздвижные, на полозьях и роликовых механизмах.
    • Складные – при отсутствии свободного места для открывания.
    • Вращающиеся – открываются путём сдвижки створки, относительно неподвижной центральной оси крепления.

При использовании стандартных габаритов, производитель предлагает ширину арок 800, 900, 1000 … 2400 мм, высоту – от 900 до 2000 мм. в остальных случаях требуется индивидуальный проект и установка усиленных импостов.

Советы по правильному выбору

Перед покупкой арочного окна в торговой точке, необходимо учесть ряд важных нюансов:

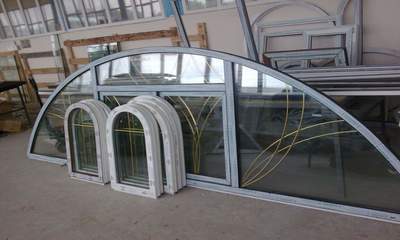

  • foto64708-1 (1)Толщина профиля – несмотря на то, что радиусные конструкции с тонким профилем стоят дешевле, не следует приобретать изделия с количеством камер меньше 3, так как это способствует снижению сопротивления теплопередачи.
  • При выборе количества створок необходимо учитывать, что каждая поворотная конструкция с габаритом более 900х1800 требует усиленную фурнитуру, которая может с годами провиснуть.
  • По возможности, следует предусмотреть откидную фрамугу в арочной части окна для проветривания помещения.
  • Внутренние декоративные раскладки не должны загораживать обзор и нарушать нормы инсоляции помещений.
  • Для холодного контура следует приобретать окна с двухкамерными стеклопакетами.
  • В случае установки изделий в частном доме, рекомендуется заранее продумать оттенок и фактуру ламинации оконных конструкций.
  • Лучшим решением будет выбор холоднодеформированной арочной конструкции с армированием в теле профиля. В этом случае обеспечивается максимальная прочность и надёжность окна. Данное условие обязательно при установке элементов заполнения проёма на верхних ярусах многоэтажных домов, с учётом пульсационной составляющей ветровой нагрузки.
  • При устройстве светопрозрачных конструкций с южной стороны, следует предусмотреть тонировку в массе, а также заказать высококачественную ламинированную плёнку, которая не выцветет на солнце.
  • При заказе рекомендуется ограничиваться типовыми габаритами, так как отработанная технология с использованием кондукторов и шаблонов многократно снижает риск возникновения заводского брака.

Одним из главных критериев при покупке окна является известность производителя, а также наличие большого количества положительных отзывов о его продукции от довольных потребителей в сети интернет.

Как замерить?

Для замера арочной оконной конструкции, необходимо воспользоваться школьными знаниями элементарной геометрии и выполнить работу, согласно следующему алгоритму:

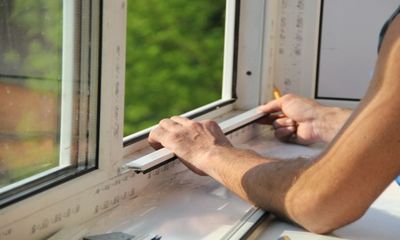

  • foto64708-1 (4)Если окно состоит из двух сегментов – прямоугольного и радиусного, первым делом замеряется нижняя часть.

    Для этого необходимо просто определить ширину и высоту проёма в углах и центральных частях.

  • Для удобства снятия замеров с нижней частью, в месте искривления проёма, следует натянуть капроновую шнурку, которая будет являться условной границей части оконной конструкции.
  • Для замера арки, следует определить её тип и вычислить радиус.
  • Если арка является правильным полукругом, ширина проёма одновременно служит её диаметром, или двойным радиусом.
  • Для определения длины окружности, необходимо воспользоваться формулой геометрии L = 2pr, где r – радиус арки.
  • Далее, следует проверить корректность устройства арки, с использованием малярного скотча, который наклеивается по внутреннему периметру радиусной части проёма с последующим замером длины.
  • Если длина арки совпадает с вычислениями, окружность в строительном исполнении выполнена верно, и корректировать её не требуется.
  • При замере неполной арки (кругового сегмента) лучшим решением будет использование такого же гибкого материала с клеевой поверхностью.

При замере арки также следует проверить её симметрию относительно вертикальной оси, путём откладывания одинаковых отрезков на том же расстоянии от этой оси, по обе стороны от нее.

Особенности монтажа

Монтаж арочных ПВХ-окон мало чем отличается от установки обычных элементов заполнения проёма. При установке следует учесть некоторые тонкости:

  • Если высота конструкции превышает 2,4 м, то окно поставляется сегментами – с прямоугольной и радиусной частью. Перед монтажом, сборка деталей в единый конструктивный элемент осуществляется на горизонтальной поверхности.
  • При установке арочного окна, необходимо уделить особое внимание креплению криволинейной части. В узловых точках фиксация осуществляется сразу в двух местах – анкерные пластины ставятся не далее, чем в 50-100 мм от края вертикального импоста и на таком же расстоянии от начала кривизны, на дуге.
  • По длине дуги, анкера устанавливаются симметрично.
  • Помимо вершины арки, пластины крепятся по её длине, после условной разбивки гнутого профиля на сегменты с длиной криволинейной части не более 400-500 мм.
  • В случае, когда каждая из половин арки имеет длину менее 800 мм, анкерные пластины устанавливается строго посередине между вершиной и началом дуги, в месте крепления к вертикальному импосту.

После монтажа арочное окно выверяется уровнем и отвесом как по вертикали, так и по горизонтали. При обнаружении перекоса, необходимо скорректировать положение конструкции

Плюсы и минусы

Установка арочных оконных конструкций даёт владельцу помещений множество неоспоримых преимуществ:

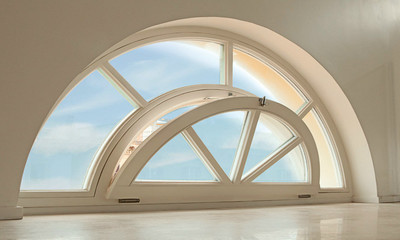

  • foto64708-1 (3)Увеличение продолжительности инсоляции эксплуатируемых пространств, что способствует обеззараживанию помещений.
  • Широкий угол обзора при расположении квартиры на верхних этажах.
  • Возможность беспрепятственного монтажа светопрозрачной конструкции на мансарде, в плоскости фронтона под кровлей.
  • Соответствие индивидуальным архитектурным решениям без нарушения облика здания.
  • Возможность формирования перемычки на несущих стенах, без возникновения краевых напряжений, что значительно повышает несущую способность вертикальных конструкций.

В то же время, помимо плюсов, такие конструкции имеют некоторые субъективные недостатки:

  • Удорожание окна из расчёта стоимости за 1 м2, из-за необходимости дополнительной обработки профиля на специализированном оборудовании, а также подрезки стекла по кривой линии.
  • Риск некорректной установки оконной конструкции, что сопровождается возникновением мостиков холода, снижением энергоэффективности эксплуатируемого пространства.
  • При необходимости проведения ремонта оконных конструкций, требуется размещение индивидуального заказа с длительным ожиданием поставки.

Несмотря на незначительные недостатки, арочные окна пользуются высоким спросом среди потребителей, и их популярность с годами только растёт, так как установка таких светопрозрачных конструкций, несомненно, подчёркивает социальный статус владельца объекта недвижимости.

Цена

На рынке представлен широкий ассортимент арочных окон от разных поставщиков, активно конкурирующих между собой. Ниже подробно описываются средние расценки на изделия в готовом исполнении, а также на работы по их монтажу.

Расценки на конструкции

foto64708-1 (5)Цена на арочные пластиковые окна может розниться в несколько раз, в зависимости от следующих факторов:

  • Толщина профиля, количество внутренних камер в ПВХ-конструкции.
  • Количество камер в стеклопакете.
  • Габариты арочного изделия.
  • Радиус кривизны.
  • Наличие армирования профиля.
  • Количество открывающихся створок и тип фурнитуры.
  • Наличие и площадь ламинации ПВХ-профилей.
  • Наличие тонировки на стёклах.
  • Сложность монтажа, расположение объекта и другие косвенные факторы.

При заказе оконных конструкций без монтажа в авторизованных дилерских центрах от заводов, потребителям предлагаются следующие расценки:

  • Стандартные оконные конструкции в арочном исполнении с двухкамерным стеклопакетом – от 7-8 тыс. руб. за 1 м2.
  • Изделия с поворотно-откидными створками и фрамугами – от 8-10 тыс. руб. за 1 м2.
  • Комплексная поставка с ламинированным профилем и фурнитурой премиум-класса – от 11-13 тыс. руб. за 1 м2.
  • Глухие чердачные арочные окна – от 6-7 тыс. руб. за 1 м2.

При заказе окна торговый представитель учитывает все факторы, описанные выше и составляет смету, исходя из содержания технического задания от клиента.

На установку

foto64708-1 (6)При заказе услуги монтажа уже приобретённых пластиковых окон, лучшим решением будет обращение в ту же компанию, которая изготавливала конструкции.

Если такой возможности нет, в сети нужно найти множество аккредитованных монтажных предприятий, которые занимаются монтажом, ремонтом и регулировкой ПВХ-окон любой сложности.

Средние расценки на установку составляют:

  • Стандартные глухие окна арочного типа – от 1-1,5 тыс. руб. за 1 м2.
  • Оконные конструкции с открывающимися створками, включая регулировку фурнитуры – от 1,5-2 тыс. руб. за 1 м2.
  • Сложные составные конструкции с нестандартными габаритами – от 2,5-3 тыс. руб. за 1 м2.
  • Замена окна с демонтажом, без корректировки проёма – от 2 тыс. руб. за 1 м2.
  • Замена окон, при необходимости корректировка проёма в наружных стенах – от 3 тыс. руб. за 1 м2.

Указанные выше расценки могут отличаться, в зависимости от сложности работ и внутренней ценовой политики монтажной организации

Заключение

Арочные пластиковые окна стремительно набирают популярность среди потребителей. Конструкции изготавливаются методом горячего или холодного вальцевания в заводских условиях. Окна криволинейной конфигурации различаются по конструктивному исполнению, типу энергоэффективности профиля, форме, габаритам и другим критериям.

При заказе таких конструкций важно обращать внимание на качество и энергоэффективность профиля, качество изготовления, а также известность бренда. Установка арочных окон требует досконального соблюдения технологической карты. Корректно смонтированные элементы заполнения проёма предоставляют множество преимуществ собственникам помещений.
