Как вставить окна в дом из кирпичной кладки?

foto68293-1 (11)Кирпичный дом относится к классу капитальных сооружений повышенной комфортности. Для достижения максимальной энергоэффективности, требуется установка высококачественных окон с двухкамерным стеклопакетом.

Теплотехнические характеристики зависят не только от толщины профиля, класса фурнитуры и количества камер в стеклопакете, но также и от корректного монтажа.

Установка окон в кирпичный дом – это ответственная процедура, которая требует досконального соблюдения требований ГОСТ и технологической карты.

Особенности оконных проемов в стене из кирпича

При возведении стен из кирпича с оконными проёмами, соблюдаются следующие требования:

  • Габарит проёма должен быть кратным кирпичному размеру, с учётом швов шириной 10 мм между штучными элементами, которые устраиваются во время возведения кладки как в продольном, так и в поперечном направлении.
  • Стандартные габариты квадратных оконных проёмов – 910 х 1360, 1210 х 1360, 1460 х 1510, 1510 х 1360, 1510 х 1510, 1510 х 1760, 1510 х 1810, 1810 х 1510, 1810 х 1810 мм.
  • При устройстве проёмов для оконных блоков в кирпичных стенах, требуется соблюдение четверти – облицовочный кирпич выступает за грань строительной конструкции на ¼ длины штучного элемента.
  • При возведении стены с прямоугольными проёмами, требуется устройство сборной железобетонной или металлической сварной перемычки. Данная деталь работает по балочной схеме, бывает несущей или ненесущей, в зависимости от величины, нагрузки, приложенной к ней.
  • При возведении стены с арочным окном, перемычка набирается кирпичом, положенным на ребро.
  • Ширина простенков между соседними окнами должна быть не менее 380 мм.
  • При толщине ограждающей конструкции 250 мм и менее, требуется армирование кладки в простенках.

При устройстве оконных проёмов в готовой стене, вся конструкция подлежит обрамлению по 3 сторонам, посредством возведения П-образной стальной сварной рамы из прокатных уголков и стальных полос.

Требования по нормативным документам

Установка оконных блоков в зданиях из кирпича регламентируется следующими нормативными документами:

  • foto68293-1 (8)ГОСТ 30971-2012 «Швы монтажные узлов примыкания оконных блоков к стеновым проёмам».
  • ГОСТ 34378-2018 «Конструкции, ограждающие светопрозрачные. Окна и двери».
  • СТО НОСТРОЙ 2.23.62-2012 «Конструкции, ограждающие светопрозрачные. Окна».
  • ГОСТ Р 52749-2007 «Швы монтажные оконные с паропроницаемыми саморасширяющимися лентами».
  • ГОСТ Р 59926-2016 «Конструкции оконные и балконные различного функционального назначения для жилых зданий».

В соответствии с указанными нормативными документами, к монтажу оконных блоков предъявляются следующие требования:

  • Монтаж окон в кирпичные стены должен вестись в строгом соответствии с требованиями ГОСТ.
  • При установке окна с четвертью, необходимо выдерживать монтажный зазор не менее 15 – 20 мм по периметру внутренней грани проёма и не менее 10 мм между внутренней частью облицовочной клаки и профилем.
  • При устройстве оконных блоков в кирпичных стенах, требуется заполнение швов монтажной пеной.
  • Для предотвращения образования мостиков холода, проникновения влаги и других атмосферных осадков, с наружной стороны проёма устраивается ПСУЛ, с внутренней – паро- и гидроизоляционные мембраны.
  • Для дополнительной защиты материала заполнения монтажного зазора требуется использование силиконовых, акриловых или тиаколовых герметиков.
  • Габарит проёма в кирпичной стене должен иметь отклонения от вертикальной или горизонтальной плоскости не более, чем 1,5 мм на 1 м. п. или не более 3 мм на всём габарите.
  • Установка оконного блока должна производиться без отклонений от вертикальной оси.
  • По заверении работ, монтажный шов должен обеспечивать требуемое сопротивление теплопередаче ограждающей конструкции.

При строительстве многоэтажных жилых домов, государственная комиссия осуществляет приёмку объекта в эксплуатацию в строгом соответствии с данными нормативами.

В случае замены оконных конструкций в уже сданном сооружении, при нарушении требований ГОСТ, собственник имеет право предъявить компании, осуществлявшей монтаж, официальную претензию.

Правила замера проема с примером

Для замера проёма под светопрозрачную конструкцию в кирпичной стене частного или многоквартирного дома, необходимо выполнить следующий алгоритм:

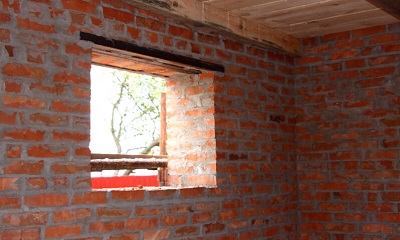

  • foto68293-1 (7)Проём замеряется дважды – по внутренней грани, где будет производиться монтаж, и по внешней стороне, при наличии четверти.
  • Замеры должны производиться по длине и ширине конструктивного элемента.
  • Для контроля неизменности геометрии, стандартный проём в кирпичной стене замеряется минимум в 3 местах – по углам и по центру каждой из сторон.
  • Вне зависимости от толщины ограждающей конструкции из мелкоштучных материалов, также необходимо определить толщину стены и глубину установки конного блока.
  • При отклонении габаритов проёма от требований ГОСТ, строительная конструкция подлежит доработке.

На основании проведённых замеров создаётся эскиз будущей оконной конструкции с указанием габаритов проёма, несущей рамы, а также ширины монтажных зазоров по всему периметру.

Выбор типа оконного блока

При выборе оконного блока для кирпичного дома, нужно учитывать следующие важные нюансы:

  • Габариты оконного проёма – рама должна подбираться, с учётом обеспечения монтажного зазора со всех сторон не менее 15 – 20 мм.
  • Толщина кирпичной стены. Каждое окно, смонтированное в жилом или общественном задние, должно иметь отлив и подоконную доску.
  • Если толщина кладки составляет 120 или 250 мм, стоит отказаться от 6-камерных профилей с шириной 90 мм. В толстых стенах от 380 мм и более, наоборот, главным параметром качества является энергоэффективность.
  • Согласно энергетическому паспорту объекта, каждая строительная конструкция должна обладать расчётным сопротивлением теплопередаче. Для достижения нужных характеристик, необходимо правильно подобрать количество камер в профиле и стеклопакете, а также толщину каждой детали.
  • В зависимости от типа и высоты подоконной доски, нужно принять решение о необходимости использования подставочного профиля.
  • В зависимости от высоты монтажного горизонта, необходимо выбрать профиль с армированием стальным элементом. При установке окна на высоте более 30 м, на светопрозрачный элемент оказывается повышенное воздействие от пульсационной составляющей ветровой нагрузки.

Одним из главных критериев выбора светопрозрачных конструкций является известность бренда, год основания производственной компании, а также наличие положительных отзывов от довольных клиентов на форумах в сети.

Инструменты и материалы для установки

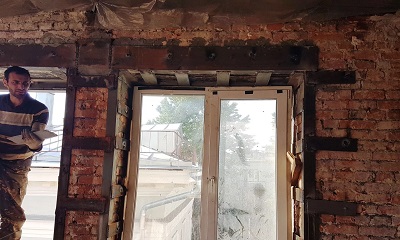

foto68293-1 (2)Для монтажа оконного блока в кирпичную стену, следует заранее запастись следующими инструментами и расходными материалами:

  1. Для снятия замеров и разметки проёма:
    • Лазерная или механическая рулетка.
    • Линейка со стальным полотном.
    • Столярный угольник повышенной точности.
    • Капроновая шнурка с металлическим отвесом.
    • Карандаш с мягким грифелем.
    • Лазерный или обычный пузырьковый уровень.
  2. Для доработки проёма:
    • Молоток с весом бойка не более 300 г и с наличием заострённой тыльной стороны.
    • Стальное зубило.
    • Набор шлифовальных дисков.
    • Болгарка с абразивным рабочим органом.
    • Веник для подметания торца проёма после доработки.
  3. Для фиксации оконного блока в проёме:
    • Дрель со сверлом по кирпичу для установки анкерных креплений.
    • При необходимости – струбцины для временного крепления рамы к выступающей части четверти.
    • Шуруповёрт с набором бит для фиксации монтажных пластин к торцу проёма.
    • Шлицевая или крестовая открытка для контроля усилия затяжки метизов.
    • Тонкая отвёртка для извлечения штапиков при демонтаже стеклопакета.
    • Резиновый молоток для обратной фиксации штапиков.

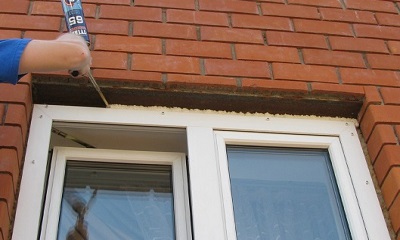

  4. foto68293-1 (3)Для заполнения монтажного зазора:
    • Пистолет для укладки пены в шов.
    • Диспенсер для нанесения герметика.
    • Ветошь для обезжиривания поверхности профиля.
    • Строительный нож для удаления остатков пены после её твердения.
  5. Для установки подвижных створок и регулировки фурнитуры:
    • Тонкая отвёртка с крестовым или шлицевым наконечником.
    • Плоскогубцы для регулировки цапф.
    • Внутренний шестигранник для вращения регулировочных винтов ответных планок.
    • Ключ-звёздочка для переключения режимов окна с зимнего на летний.
  6. Расходные материалы:
    • Фиксирующие дистанционные пластины из нержавеющей стали.
    • Распорные клинья для временной фиксации оконного блока в проёме.
    • Силиконовый или акриловый герметик.
    • Монтажная пена в баллоне.
    • Уплотнительная лента ПСУЛ.
    • Герметизирующая паропроницаемая мембрана.
    • Пароизоляционная и гидроизоляционная лента.

Все инструменты должны быть высокого качества, исправны, не иметь следов загрязнений и готовы к работе.

Как сделать: пошаговая инструкция

foto68293-1 (10)Для установки окна в кирпичном доме, лучшим решением будет обращение к профессионалам, которые выполнят все работы, согласно ГОСТ, после чего предоставят продолжительную гарантию на результат.

Если такой возможности нет, монтаж можно выполнить своими руками, при условии досконального соблюдения всех пунктов следующей технологической карты:

  • Замеряется проём, согласно алгоритму, описанному выше.
  • Оконный блок примеряется в проём для контроля ширины монтажных зазоров.
  • При необходимости, торцы проёма дорабатываются до нужных габаритов.
  • С рамы демонтируются навесные створки и стеклопакеты.
  • По внешнему периметру профильной конструкции крепятся монтажные пластины, из расчёта по 1 шт. в каждом углу, в середине и не реже, чем через 400 мм по всей длине каждой стороны рамы.
  • По периметру четверти наклеивается ПСУЛ.
  • Конструкция устанавливается в монтажное положение, строго в 10 – 15 мм от внутренней поверхности четверти кирпичного проёма.
  • Рама распирается клиньями до тех пор, пока она не окажется в статическом положении.
  • Проверяется соблюдение вертикальной плоскости строительным уровнем.
  • В местах фиксации оконного блока сверлятся отверстия под дюбели с саморезами.
  • Оконный блок фиксируется по всему периметру проёма.
  • После затяжки саморезов проверяется неизменность положения рамы в проёме.
  • Монтажный зазор равномерно заполняется пеной по всему периметру.
  • Выживается время для твердения пены, от 2 до 6 часов.
  • Остатки пены, выступающие за грань профиля, срезаются строительным ножом.
  • Со стороны интерьера наклеивается гидроизоляционная мембрана.
  • С фасадной стороны шов защищается упругим морозостойким герметиком.
  • Внутренняя грань монтажного зазора оклеивается паропроницаемой защитной лентой.
  • В раму устанавливаются стеклопакеты, которые прижимаются штапиками.
  • На конструкцию навешиваются открывающиеся створки.
  • Регулируется прижим створок, а также их положение в раме.
  • Конструкция шва проверяется на предмет продувания, обеспечения теплотехнических свойств.
  • С наружной стороны окна монтируется отлив.
  • Со стороны интерьера устраивается подоконная доска, элементы обрамления откосов.

Эксперты и профессиональные монтажники рекомендуют не эксплуатировать установленное окно на протяжении 24 часов, которые необходимы для полной полимеризации всех герметизирующих составов.

Особенности отделки

Как правило, после установки оконной конструкции в кирпичную стену, проём подлежит доработке:

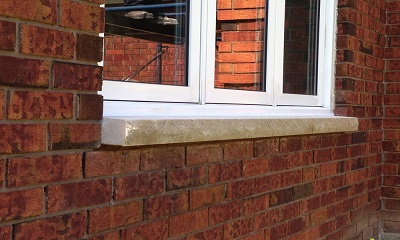

  1. foto68293-1 (6)Со стороны интерьера:
    • Установка подоконной доски из выбранного материала. Крепление детали также зависит от её конструкции.
    • Оштукатуривание стены по периметру оконного блока в месте монтажа.
    • Нанесение декоративной шпатлёвки и краски, пластиковых или других элементов обрамления, в зависимости от дизайн-проекта помещения.
  2. Со стороны фасада:
    • Устройство стального оцинкованного отлива.
    • Герметизация места крепления отлива.
    • Нанесение герметика в швы для предотвращения разрушения пены.
    • Устройство дополнительного слоя пены под отливом.

После доработки проёма, участки фасада и помещения подлежат очистке специальными моющими средствами. Оконная конструкция также должна быть очищена от пыли и грязи до достижения отменных видовых характеристик.

Возможные сложности и ошибки

При самостоятельной установке оконных блоков, новички нередко допускают ряд ошибок, которые приводят к негативным последствиям. Чтобы избежать таких проблем, эксперты рекомендуют придерживаться следующих правил:

  • Перекос рамы при установке в проём – наплывы из раствора на горизонтальных и вертикальных плоскостях должны сбиваться ещё на стадии выполнения замеров.
  • Саморезы для фиксации стальных пластин попадают в щели кирпича – длина крепежей должна быть подобрана таким образом, чтобы, по возможности, фиксация производилась в швы кладки.
  • При запенивании монтажного зазора тратится слишком много материала – ширина шва на должна превышать 20 – 25 мм. При образовании слишком большого зазора, торец проёма необходимо оштукатурить.
  • Плохая адгезия самоклеящейся ленты к профилю и кладке – все контактные поверхности должны быть обеспылены и обработаны обезжиривателем.
  • После фиксации оконная конструкция качается в проёме – необходимо добавить анкерные пластины не реже, чем через 400 мм по каждой из сторон рамы.

При соблюдении данных рекомендаций, оконный блок в кирпичном проёме будет эксплуатироваться не менее заявленного производителем гарантийного срока, без необходимости ремонта или замены.

Средние расценки на услугу по монтажу

Многие монтажные компании в каждом регионе РФ предоставляют услуги по установке оконных блоков в кирпичные стены. Учитывая высокий уровень конкуренции, расценки на данный вид работ примерно одинаковые:

  • Новые кирпичные коттеджи, при установке окна со стандартными размерами, не более 1800 х 1800 мм – от 1100 руб./м2.
  • Монтаж светопрозрачных конструкций в «сталинских» домах – от 1300 руб./м2.
  • Замена оконных блоков с демонтажом старых элементов заполнения проёма – от 1500 руб./м2.
  • Установка оконных конструкций с нестандартными габаритами – от 1700 руб./м2.
  • Комплексный монтаж окон в кирпичные здания с герметизацией внутренних и наружных швов по ГОСТ – от 1650 руб./м2.

Приведённые выше цены могут незначительно меняться, в зависимости от высотной отметки монтажного горизонта, сложности установки, количества окон в одном заказе, а также от внутренней политики компании.

Фото

Вот как выглядят окна в кирпичном доме:

foto68293-1 (9)
foto68293-1 (5)
foto68293-1 (4)

Видео по теме

О том, как устанавливать пластиковые окна в кирпичную стену, вы узнаете из этого видео:

Заключение

Установка окон в кирпичный дом – ответственная процедура, которая требует ряда подготовительных работ. Проём должен быть очищен от наплывов из цементно-песчаного раствора, доведён до нужной геометрии. Оконный блок устанавливается с образованием монтажного зазора, а также расстояния между четвертью и профилем. Работы должны проводиться в строгом соответствии с требованиями действующих ГОСТ, с герметизацией фасадной и интерьерной граней монтажного зазора.

Для выполнения данной процедуры, потребуются дистанционные фиксирующие пластины из нержавеющей стали, дюбель-гвозди, а также монтажная пена и герметизирующие материалы. Установка проводится, согласно заранее разработанной технологической карте.
