Какие бывают размеры деревянных окон?

фото 50205_1Инновационные технологии вернули былую популярность деревянным окнам, поскольку позволяют создавать делать из дерева высокотехнологичные изделия, которые по качеству не только не уступают пластиковому стеклопакету, но ценятся намного выше.

Они подвергаются специальной обработке, которая сохраняет все положительные характеристики древесины и при этом не создает условий, способствующих их деформации.

Они должны изготавливаться по стандартам, чтобы обеспечить санитарно-допустимую норму дневного освещения в доме. Наилучшим материалом для их изготовления считается сосна, которая после соответствующей обработки становится еще лучше — не коробится, не опасается влаги и температурных скачков.

Что означает понятие?

Эти изделия из пиломатериалов, выполняются в прямоугольной форме, с определенными размерами. Размер деревянного окна — показатель его ширины и высоты, по внешней границе изделия. Он устанавливается проектом, чтобы гарантировать минимально допустимый уровень освещения в комнате.

Размеры деревянного блока рассчитываются исходя из строительных норм, и зависят от следующих факторов:

  • способности конструкции выполнять естественное освещение;
  • расположения — на солнечной стороне или в тени;
  • климатических характеристик района застройки;
  • размера комнаты;
  • необходимого уровня освещенности;
  • архитектурных решений конкретного помещения;
  • числа стекол и промежутка между ними;
  • коэффициента преломления луча стекла;
  • числа створок и их формы;
  • варианта очистки стекол.

Одно окно в длинной комнате рекомендуется устанавливать по центру наибольшей стены, чтобы обеспечить равномерность освещения. Наиболее комфортное освещение для человека создается при размере деревянных окон с шириной 53-55 % от ширины комнаты и площадью остекления не менее 12.5% от ее общей площади.

Требования по ГОСТу

Существуют несколько десятков нормативных актов, которые регламентируют требования к деревянным окнам по размерам, конструктивным характеристикам и областям установки: промышленность или жилой сектор.


Для жилых домов, возводимым как по проектам массовых серий, так и индивидуальным, размеры окон принимаются по одним и тем же нормативам.

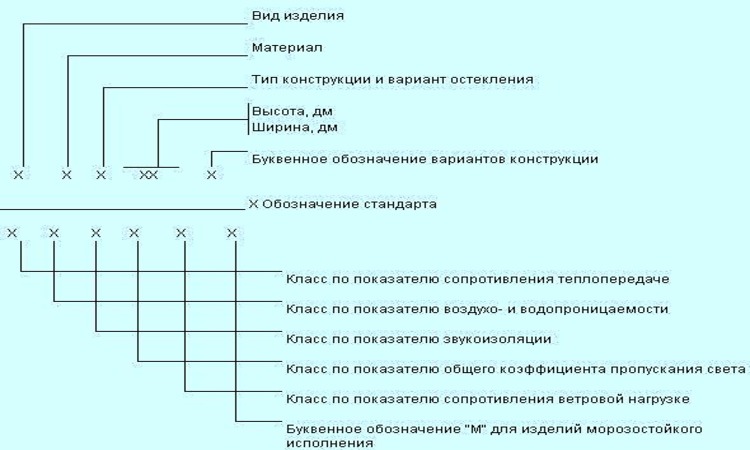

фото 50205_3
Базовым документом считается ГОСТ 23166, 1999 года издания, который был выпущен на замену ГОСТ № 11214, изданного в 1986 г., на базе которого были построены большинство жилых домов до 2000 года.
фото 50205_4
Вышеназванным ГОСТ определены стандартные размеры по высоте и ширине. Установлен численный ряд, с градацией через 30 см начиная с 60 см и заканчивая 240 см.

В горизонтальном ряду дополнительно введены стандарт 70 см, а в вертикальном — 220 см. Для новостроек предусмотрены деревянные блоки, которые выпускаются промышленностью по 40 сериям, с размерами, зависящими от количества створок — 1/2/3.
фото 50205_5
При установке таких блоков требуется соблюдать следующие стандарты:

  • створки не могут быть выше 1800х1200 мм;
  • дверной блок ограничен размерами 2300х900 мм;
  • допускаемая погрешность для окон с диагональю 1400 мм до 1.5 мм;
  • разрешается повышение размера продукции только по вышине и не выше чем на 10%.

Установлена предельная площадь остекления одинарного глухого окна не более 2,5 м2. Это связано с ограничением по весу оконного блока до 100 кг. В противном случае будет увеличена предельная нагрузка на несущую стену.

Ограничение двустворчатых окон установлено на уровне 1500х1500 мм. Оно связано с возможностью эксплуатации стекол, иначе будет затруднен доступ к одной из створок. Для больших проемов устанавливают трехстворчатые окна.

Таблицы с популярными габаритами

Типовые характеристики деревянных блоков аналогичны пластиковым, а также изделиями для разных видов дерева. Согласно нормативным требованиям, производители изготавливают изделия по таким предельным параметрам:

  • 1 створчатые, предельные показатели по высоте от 400 до 1470 мм, а по ширине до 870 мм;
  •  2-х створчатые, предельные показатели по высоте от 570 до 1470 мм, а по ширине до 1470 мм;
  •  3-х створчатые, предельные показатели по высоте от 1170 до 1470 мм, а по ширине до 2070 мм;
  •  балконные блоки, предельные показатели по высоте до 2200 мм, а по ширине до 900 мм.

фото 50205_6

Поскольку большая часть существующего жилого фонда была выстроена в прошлом веке, в ходе реконструкции и капитального ремонта таких домов требуются деревянные окна, которые будут совместимы с существующими оконными проемами.

Размеры для разных вариантов из сосны для каменных домов:

Вариант окна Высота, см Ширина, см Цена окна, руб. Цена подоконника, руб. Стоимость монтажа с откосами, руб. Всего, руб.
Одностворчатое 470 470 1330 639 1833 3802
570 870 2986 775 3003 6764
1170 870 6127 775 3723 10625
1470 870 7770 1980 4173 13923
Двухстворчатое 1170 870 7873 1980 4670 14523
1470 870 9899 1980 4954 16833
1470 1170 13312 2180 5343 20835
1470 1470 16725 2800 5733 25528
Трехстворчатые 1170 1170 9623 2180 4563 16366
2070 1170 17023 2180 6090 25293
1320 1170 10775 2180 4927 17882
2070 1320 19209 2560 7098 28867
2070 1470 21392 2800 7293 31485

Стандартные

Это понятие довольно относительно, обычные размеры могут варьироваться в зависимости от серии дома отправляясь от показателя освещенности комнат. На его показатель также влияет размер подоконника, при широком — размер окна больше, при узком — меньше. Стандартным освещением считается наличие одного балкона и двух/трех створчатых оконных блоков.

Размеры стандартных деревянных блоков для разных серий домов:

  •  «брежневки», установлены двух- и трехстворчатые окна с размерами соответственно: 1300 Х 1400 и 2100 Х 1400 мм;
  •  «сталинки», как правила установлены окна Т-образной формы по трем типоразмерам: 1500 Х 1900,1250 Х 1800 и 1080 Х 1800 мм;
  • «хрущевки», установлены двух- и трехстворчатые окна с размерами соответственно: 1208 Х 1340 и 2040Х1500 мм;
  • «чешки», установлены двух- и трехстворчатые окна с размерами соответственно: 1300 Х 1400 и 1760 Х 1400 мм.

Высокие

Данная категория деревянных окон по ГОСТ устанавливается для помещений, которые имеют небольшую ширину и значительную длину, чтобы обеспечить достаточный уровень освещения. Они бывают двустворчатые, одностворчатые и балконные.

фото 50205_8Согласно таблицам ГОСТ № 11214, изданного в 1986 г высокие рамы соответствуют таким показателям:

  • одностворчатые: 870 Х 1760 мм;
  • двустворчатые: 1320 Х 1760 мм;
  • балконные: 720 Х 2375 мм.

Большие

Эта категория деревянных блоков по ГОСТ применима для больших помещений, и по ширине и по длине. Они выпускаются двустворчатыми, трехстворчатыми и отдельно балконными блоками. Согласно таблицам ГОСТ № 11214, изданного в 1986 г деревянные изделия больших размеров должны иметь характеристики:

  • трехстворчатые: 1470 Х 2070 мм;
  •  двустворчатые: 1470 Х 1470 мм;
  •  балконные: 870 Х 2375 мм.

Маленькие

Эта категория по ГОСТ устанавливается для подсобных помещений, которым не требуется обеспечивать санитарный уровень освещения или они имеют ограниченную площадь. Они бывают двустворчатые и одностворчатые. Согласно таблицам ГОСТ № 11214, изданного в 1986 г миниатюрные блоки соответствуют таким показателям:

  • Одностворчатые: 470 Х 470 мм;
  • двустворчатые: 570 Х 1170 мм.

Толщина блока и от чего она зависит?

Согласно нормативам толщина непрозрачной составляющей окон, определяется средняя толщиной брусков, створок и коробки из которых оно собрано.
фото 50205_7
По этому показателю деревянные окна подразделяются на 3 класса:

  • премиум — 80 мм;
  • средний — 67 мм;
  • минимальный — 58 мм.

Этот показатель влияет на энергоэффективность оконного блока, чем он выше, тем меньше теплопотери, а следовательно теплее будет в помещении и ниже затраты на услуги отопления.

Для блоков с равной толщиной и разным количеством камер в раме, энергоэффективные характеристики не увеличиваются. Для их увеличения нужно будет одновременно увеличивать и толщину, и количество камер.

Какими могут быть нестандартные показатели?

Установка нестандартных блоков определяется типом здания:

  1. частные;
  2. многоэтажные;
  3. промышленные;
  4. каменные;
  5. деревянные.

Больше всего нестандартных изделий устанавливают на частных и промышленных объектах.

Нестандартные деревянные окна — это конструкции, которые отличаются по размерам и форме от установленных ГОСТ. Необходимость их монтажа вызвана тем, что по проекту реконструкции или капитального ремонта требуется, например, заменить 2-е стандартные створки на одну большую или блок по дизайнерскому решению должно быть любой непрямоугольной формы.

Для прямоугольных окна нестандартными являются изделия с минимальными размерами 450х450мм и максимальными 2600х2800 мм.


Виды нестандартных окон с разной конфигурацией:

  • треугольные;
  • эркерные;
  • арочно-оформительные;
  • круглые;
  • трапециевидные усиленные.

Нестандартные деревянные блоки имеют более высокую отпускную и монтажную цену примерно на 50-60% за 1 м2 готового изделия

Минимальные и максимальные параметры

По нормативам производитель должен выпускать оконные блоки с предельной площадью остекления 6м2, и открывающееся створки с площадью не выше 2,5 м2. Это требование вызвано предельным весом одной створки, которая не должна превышать 80 кг. Стандартная створка 3-х камерного пакета 2,5 м2 имеет вес 75 кг.

Минимальный размер створки ограничен целесообразностью и функциональностью. Наименьший, применяется для промышленных помещений, которым не требуется освещение и вентиляция.

Для жилых зданий, минимальный размер створок зависит от соответствующего меньшего стандартного размера деревянного окна. Исходя из этих условий, максимальный размер створок для жилых помещений имеет 700 мм, а минимальный 450 мм.

Почему важно знать стандарты рам и створок?

фото 50205_9Габариты створок и деревянных рам влияют на светопропускающую способность, которая контролируется требованиями СЭС. Снижение этого показателя приводит к ухудшению зрения у человека, нарушения естественной вентиляции, создания влажного режима в помещении.

Завышение габаритов приводит к ухудшению прочностных характеристик изделия, снижению срока службы, к преждевременному износу фурнитуры и неисправности навесов.

При строительстве дома или проведении капитального ремонта с установкой новых деревянных рам, заказчик должен знать стандарты размеры рам и створок, чтобы правильно выбрать модификацию нового изделия с учетом последних нормативных требований по энергетической эффективности.

Заключение

Деревянные окна по-прежнему являются «лучшим» вариантом освещения. Они самые красивые, долговечные и энергоэффективные. Даже пластиковые изделия с имитацией под дерево — не несут в себе шарма и роскоши, присущие высококачественной древесине.

Для того чтобы такое окно прослужило долго и соответствовало современным энергоэффективным требованиям, перед установкой важно знать стандарты размеров деревянных рам и створок.
