Что входит в фурнитуру для деревянных окон, производители, особенности монтажа

фото 51099_3Полное функционирование и хорошие эксплуатационные характеристики оконным конструкциям способны обеспечить не только деревянные элементы, но и фурнитура.

Она представляет собой сочетание специальных механизмов, которые регулируют работу окна с установленным стеклопакетом.

Фурнитура состоит из запорных элементов, ручек, петлей и различных приспособлений, позволяющих открывать, закрывать и устанавливать положение оконной конструкции с регулировкой степени проветривания.

Какие комплекты относятся к фурнитуре, как их правильно выбирать, монтировать и настраивать, а также другие нюансы, читайте подробнее в представленной статье.

Назначение оконных изделий

фото 51099_4Необходимость в фурнитуре для любого деревянного окна очевидна, так как она нужна для того, чтобы полноценно выполнять все действия со створками стеклопакетов:

  • открывать;
  • закрывать;
  • поднимать,
  • опускать;
  • укреплять и поддерживать конструкцию.

Важным качеством любой фурнитуры является то, что она не нарушает общую герметизацию окна, а все ее типы по качеству изготовления, назначению и эксплуатационным характеристикам соответствуют ГОСТу 30777-2012.

Фурнитура подходит стандартным деревянным оконным системам, а также европейским (финским, немецким, шведским).

При этом специалисты делят ее на основные разновидности:

  • поворотные;
  • раздвижные
  • откидные;
  • поворотно-откидные.

Для одной и той же конструкции может быть использовано нескольких типов фурнитуры, но она обязана соответствовать основным требованиям ГОСТа 30777-2012, которые включают в себя такие моменты:

  1. Предоставление возможности регулирования створок к оконной коробке.
  2. Невозможность самовольного разъединения соединений.
  3. Надежная и прочная фиксация створки в разных режимах, в том числе, и при проветривании.
  4. Фиксация ручек в положениях, предусмотренных инструкцией.
  5. Соответствие расстоянию между точками запирания (там, где створка прижимается к раме) не больше 70 (см), а между углами – не больше 30 (см).
  6. Регулировка петель в трех направлениях, с углом смещения не более 2 (мм).
  7. Выдерживание нагрузок и крутящего момента, указанных в инструкциях.
  8. Создание надежного крепления всех используемых деталей, прилегающих к узлам створок и коробке (раме).
  9. Изготовление продукции из качественного материала, в производственных условиях, с нанесением маркировки.

Независимо от типа, любая фурнитура должна прежде всего соответствовать раме, и не быть слишком сложным механизмом, иметь достаточные прочностные и плотностные характеристики.

Исключение составляют лишь суперсовременные дистанционные механизмы евроокон, использующиеся для умного окна. При покупке фурнитуры обращают внимание на указанный производителем цикл работы устройства – он должен составлять больше 10 000. Идеальный вариант – это 60 000 циклов.

Популярными видами фурнитуры являются изделия с предусмотренными поворотно-вертикальными и горизонтальными подвесами, с ограничителями, распахивающими механизмы. Любые фурнитурные элементы изготавливаются из качественного металла, износостойкого пластика, а также сочетания данной комбинации.

Выполнены они должны быть таким образом, чтобы не вышли из строя в самый неподходящий момент, например, не заклинили в холодное время года. Поверхность каждого изделия покрывают специальным средством защиты от коррозии.

Качество фурнитуры имеет особое значение, так как он полностью определяет функциональную способность и сроки эксплуатации конструкции.

Комплект

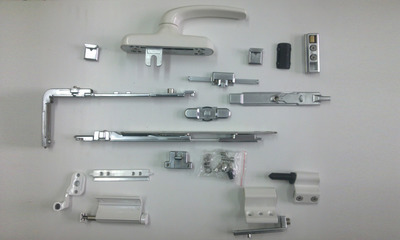

Основной стандартный фурнитурный набор представлен следующими элементами:

  1. фото 51099_5Ручка поворотная.
  2. Петли (верхние и нижние).
  3. Шпингалеты.
  4. Запорный механизм (цапф).
  5. Режимные переключатели.
  6. Планки (ответные, к цапфам).
  7. Ножницы для створок.
  8. Зацепы (прижим створки к уплотнителю).
  9. Декоративные накладки.

В качестве дополнительных приспособлений используют такую фурнитуру:

  1. Ручные замки.
  2. Ограничители, стопоры (блокираторы, гребенки).
  3. Механизм дополнительного проветривания.
  4. Защитные элементы от взлома (взрослого типа и специально, для безопасности детей).

Элементы призваны сделать использование конструкции окна наиболее комфортной. Описание самых востребованных элементов фурнитуры можно представить следующим образом:

Ручки

Полностью регулируют механизм створок. Помогают открывать и закрывать створки в определенном направлении. Ручки представлены несколькими разновидностями:

  • стандартными (обычные);
  • съемными (легко снимаются и одеваются);
  • изогнутыми (для створок, открывающихся снаружи);
  • двухсторонними (контроль функций снаружи и изнутри);
  • защитными (с внутренней блокировкой);
  • кнопочные (с наличием кнопки-фиксатора);
  • замочные (имеют фиксатор, который сработает от случайного открытия).

фото 51099_6
Любые ручки регулируют нужное положение створок по поворотам, откидыванию, проветриванию, сдвиганию, и полностью управляют запорным механизмом.

Подробнее о видах ручек для деревянных окон здесь.

Фиксаторы, ограничители

Этот тип фурнитурных элементов регулирует конструкцию проветривания, и состоит из двух основных частей – гребенки и фиксатора. Особенность присоединения элементов состоит в том, что гребенку приделывают к раме, с установкой фиксатора на створку, которая двигается. Это помогает заблокировать или отрегулировать положение окна при его проветривании.

Зубцы гребенки, расположенные на штифте фиксатора, позволяют менять габариты промежутков между деревянными элементами. Одновременно они защищают створки от нечаянного их открытия маленькими детьми. Фиксаторы гребенок имеют габариты 10-20 (см). Встречаются пластиковые, металлические модели стандартных цветов – белые, серебристые и коричнево-бежевые.
фото 51099_7

Микропроветривание

Данный элемент представляет собой систему вентиляции из клапанов (климатических), которые контролируют попадание свежего воздуха через щели. Такой способ предотвращает скопление конденсата, и обеспечивает круговорот воздухообмена. Микропроветривание для створок устанавливается при угле 45-60°.

Состоит из гребенки и ножниц, закрепляемых на раму с торцевой стороны и со стороны створки. Специалисты различают несколько типов проветривания системой «микро»:

  • щелевое, с открытием ручки только лишь на 45°;
  • клапанное, с закреплением над створками;
  • гребеночное, с налаженной полной регулировкой открытия.

фото 51099_8

Тип проветривания в небольшом режиме устанавливается в индивидуальном порядке.

Открывание/закрывание

Представленная фурнитура помогает менять положение створок по отношению к ручке. Самый используемый функциональный режим в данном случае – это поворот, а также наклон створок. Представленный запорный механизм управляется различными видами ручек. Присутствуют также и дополнительные режимы. Но они устанавливаются в исключительных случаях, например, в системе «умный дом».

Механизм способен выполнять определенные режимы. Он имеет ограничители и блокаторы, которыми можно воспользоваться, в зависимости от ситуации. В работе элемента использован универсальный и модульный принцип использования фурнитуры.
фото 51099_9

Поворот/откидывание

Такой элемент имеет разный вид, в зависимости от местонахождения оси, типа оконной конструкции, управленческой функции створок, характеристики профиля и наличия системы против взломов.

Механизм взаимодействует с ручкой, и формирует створочное откидывание и поворот, поэтому и называется поворотно-откидной. Помогает установить нужный режим проветривания.

Комплектация данного механизма представлена:

  • усиленными петлями (вверху и внизу);
  • цапфой с функцией запирания;
  • любыми ручками (есть здесь также кнопки и ключи);
  • планками с усилителем.

фото 51099_10

В комплектацию также может входить система микроклифта. Все представленные элементы этого типа фурнитуры помогают выполнять откидывание и поворот для створок.

Замки

Больше всего представленные элементы рекомендуются для первых этажей и частных домов. Но также они нужны, если в доме живут маленькие дети (обеспечение безопасной эксплуатации). Замок помогает защититься от взлома или нечаянного открытия створок. Его разновидности включают в себя наиболее часто встречающуюся модель – блокирующую и детскую.

Данный элемент защиты может быть расположен, как поверху деревянной части рамы, так и на самой ручке. Причем второй вариант считается самым распространенным. В наличии комплекта замка всегда есть несколько ключей.
фото 51099_11

Петли

Чаще всего данную фурнитуру применяют для раздельных неподъемных створок. Внешне они состоят из двух карт – одна из которых врезается в одну часть рамы, а вторая – прикручивается шурупами в створку рядом.

Петли бывают:

  • комбинированным;
  • накладными.

Изготавливают их из качественного высокопрочного металла с большим сроком эксплуатации (более 10 лет). Оконные петли имеют цилиндр со стержнем, что помогает соединять карты и спаренные конструкционные деревянные элементы.
фото 51099_12

Шпингалеты

Представляют собой металлический брусок цилиндрической формы, который выдвигается из сделанного корпуса оконной конструкции в направлении рамы или створки. Чаще всего применяется на старых стандартных окнах. На европейских моделях устанавливается редко.

Может иметь прямоугольную форму или выпускается в виде бабочки. Полностью накладной тип. Монтируется легко, хорошо вкручивается саморезами или шурупами по имеющимся отверстиям заводского изготовления. Устанавливается вверх-вниз или вправо-влево, по плану, предусмотренному оконной конструкцией.
фото 51099_13

Приточные клапаны

Относятся к элементу регулирования вентиляции окон, обеспечивающих поступление свежего воздуха, и удаления спертого. Их ставят на евро-конструкции, что состоят из таких частей, как:

  • воздухозаборник;
  • рабочий канал для воздушного потока;
  • форсунка с фильтром и регулировочным механизмом.

фото 51099_14

Приточные клапаны позволяют создать в помещении приятный микроклимат, благодаря формированию естественной вентиляции.

Планки

Представляют собой узкие длинные приспособления, расположенные вдоль окна, и способные восстановить геометрию и деформацию любого оконного проема. Оконные планки для оконной конструкции бывают нескольких типов:

  • Декоративная (украшает откосы, имеет изразцы).
  • Финишная (крепит окно по всему периметру проема).
  • Ответная (устанавливается на раму и нужна для создания точек запирания).
  • Фаска (используется вместе с финишной и используется вместо околооконной).
  • Наличник (используется в тех случаях, когда проем окна расположен на одном уровне со стеной).
  • J-профиль (скрывает сайдинговые кромки).

Функции планки – плотное прижимание створки к раме, которое обеспечивается вкручиванием в ее отверстия крепежного элемента (саморезов).

Для улучшения функций оконной конструкции часто используются ответные планки, представленные в нескольких типах:

  • Обычная.
  • Противовзломная.
  • Поворотно-откидная.
  • Штульповая.
  • Проветривания.

фото 51099_16
Благодаря плотному прилеганию планок, через оконные системы, происходит защита окон от пыли, осадков и сквозняка. Одновременно сохраняется тепло в комнате, которое не выходит через неплотное прилегание створок к раме. Ответные планки устанавливают одновременно с монтажом петель.

Элементы фурнитуры различаются по цене, материалу, использующемуся при изготовлении, а также предназначенной для них функциональной способности.

Популярные производители

По мнению строительных специалистов и пользователей сетей самыми популярными в РФ производителями фурнитуры считаются компании:

  1. Siegenie;
  2. Maco;
  3. Roto.

Важным преимуществом производства компаний считается качественный состав, надежность, длительная эксплуатация и привлекательный внешний вид выпускаемых изделий, который сохраняется даже при больших видах выполняемой нагрузки.

Siegenia

Компания расположена в ФРГ, и занимается выпуском алюминиевой фурнитурных изделий. Качество продукции Siegenia оценено во всем мире. Наибольшей популярностью для оконных конструкций пользуются немецкие механизмы раздвижного типа.

фото 51099_17Особенностями фурнитурных оконных элементов считают следующие качества:

  • регулирование проветривания;
  • наличие предохранителя от неожиданных открываний;
  • функция защиты от провисания.

Каждый элемент тщательно продуман производителем. Особенное внимание уделено петлям и комплектующим (ножницам, штифтам, втулкам).

Любой механизм покрыт трехслойной защитой от коррозии, и относится к высокотехнологичным и долговечным изделиям. Цена фурнитуры Siegenia, для разных видов элемента, составляет от 55 до 1 500 рублей.

Maco

Австрийская компания завоевала признание на строительном рынке довольно давно. Ее фурнитурные изделия считаются качественными, долговечными и универсальными. Секрет популярности марки состоит в использовании особого сплава стали, который обрабатывается пчелиным воском, что способен выдержать различные интенсивные нагрузки.

Внешний дизайн изделий довольно технологичен, он обязательно промаркирован. Большое внимание производитель уделил откидному механизму, ребрам жесткости, противовзломной защите, ножницам, микролифту и петельному элементу. К качественным характеристикам бренда относят:

  • наличие встроенного блокировщика (профилактика нечаянного открытия);
  • совместимость ножниц со створками;
  • созданный уникальный шаблон, который помогает без проблем выполнять сверление и крепление фурнитурных частей;
  • регулировка ключа, подходящего под любые механизмы.

Цапфы от производителя сделаны с большим ходом, что позволяет эффективно отрегулировать створку. Цена за изделия, по типам механизма, составляет от 181 до 4 930 рублей.

Roto

Немецкий бренд Рото популярен, благодаря качеству и простоте монтажа фурнитуры. Основная специализация компании – это улучшенный поворотно-откидной механизм, представленный в семи категориях. Для защиты механизма Roto использует 3 слоя антикоррозийной защиты.

фото 51099_18Важными качествами бренда также считаются:

  • высокая функциональность механизмов;
  • расширенные возможности регулировки;
  • универсальность, так как подходят любым габаритам окна;
  • возможность регулировки разными ключами.

Компания уделяет большое внимание совершенствованию запорной фурнитуры, для лучшего прижимания створок, выдерживанию значительной нагрузки для любых изделий, хорошую функцию торможения и 2 действующих диапазона для ножниц. Цена изделий составляет, в зависимости от типа, от 73 до 3 714 рублей.

При покупке оптом изделия обойдутся намного дешевле, чем купленные в розницу.

Правила выбора изделий

Особенности подбора необходимых элементов фурнитуры лучше всего согласовать со строительными специалистами. Изделия должны быть крепкими, прочными, внешне привлекательными, и выдерживать все виды механических нагрузок.

Качество изготовления должно быть обязательно указано в сертифицированных сопроводительных документах, а на самом изделии обязательно присутствие маркировки. Фурнитура должна монтироваться легко, а инструкция по ее креплению делается понятной простому обывателю, с указанием гарантии на эксплуатацию более 10 лет.

Лучше всего выбирать детали из качественного металла (алюминий, стальные сплавы, нержавейка), которая хорошо сочетается с деревом, и подходит ему по цвету. В инструкции стоит обратить внимание на количество использования циклов, что составляет не меньше 10 000 (чем выше этот показатель, тем лучше).

Прежде всего, стоит обратить внимание на наличие комплектации и соответствие заявленному количеству всех указанных элементов. Также нужно поискать указание от производителя о том, что на изделиях присутствует антикоррозийное покрытие, и подбирать их с дополнительным запасом прочности в 10 %.

После установки качественная фурнитура будет работать без препятствий, бесшумно и плавно, и иметь необходимый механизм от взлома и случайных захлопываний.

Инструменты для работы

Компании, которые предоставляют услуги монтажа фурнитуры, имеют весь необходимый инструмент для работы. Он может включать в себя:

  1. Набор регулировочных ключей (шестигранный, цапфовый, петельный, многофункциональный, с диаметром от 4 мм).
  2. Рихтовочный молоток.
  3. Срывные ручки для снятия штифтов.
  4. Набор отверток разного размера, подходящего к крепежу.
  5. Стеклодомкрат.
  6. Серповидный нож.
  7. Плоскогубцы.
  8. Пассатижи.
  9. Крепежные.
  10. Карандаш.
  11. Рулетка.
  12. Обычный и резиновый молоток.
  13. 2 вида стамесок – узкая и широкая.
  14. Дрель с различными насадками (сверлами).
  15. Рулетка.

Крепежные элементы для деревянных конструкций часто входят в комплектацию фурнитурных элементов, поэтому с их подбором нет никаких затруднений.

Монтаж элементов

Установление фурнитуры на деревянное окно начинается с подготовки рабочего места и приобретения всех необходимых элементов, согласно проекту работ. Также необходимо сделать разметку простым карандашом и рулеткой, чтобы не ошибиться с габаритами, точками крепления и отступами от краев оконной конструкции. Подходящими сверлами по разметке готовят отверстия для крепежей.

Пошаговый монтаж может иметь следующий вид:

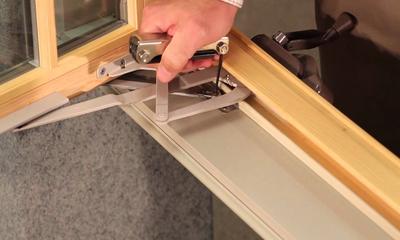

  1. фото 51099_19Сначала цепляют петли на нижние и верхние части проема. Здесь же делают запорные цапфы (угловые механизмы), блокираторы на поворотно-откидные механизмы, совмещают части петель специальными штифтами.
  2. Одновременно с петлями ставят гребенки-ограничители, ответные планки, замки и устройства от взломов.
  3. Затем присоединяют дополнительные запорные устройства, а для тех рам, которым они не нужны – ставят заглушки, чтобы фурнитура корректно работала.
  4. При поворотно-откидном типе фурнитуры не забывают также про монтаж ножниц, которые нужны для откидывания створок.
  5. При установке цапф сначала делают верхнюю левую часть, с монтажом среднего запорного механизма и заглушки, а потом уже правую нижнюю.
  6. Затем крепят ручки на внутренний штифт в комплекте, с аккуратным закреплением механизма, в зависимости от ее типа (односторонняя, двухсторонняя и т.д.).

Саморезы для монтажа есть в комплекте. Все виды работ проводятся на самой оконной раме. Разметку перед тем, как просверливать отверстия, лучше всего проверить несколько раз. После закрепления фурнитуры – ее нужно проверить в действии и отрегулировать.

Возможные ошибки и сложности

  • Использование некачественного материала (самой фурнитуры), дополнительных расходников и крепежа без маркировки и сопроводительных документов (сертификата качества и инструкции) при водит к быстрому выходу из строя любых функциональных элементов.
  • Неправильное нанесение разметки простым карандашом по оконной раме приведет к тому, что место под фурнитуру будет просверлено дрелью не по схеме. Придется заново переделывать всю работу, а затем заниматься шпатлевкой окна.
  • Неподготовленная поверхность (отсутствие реставрации, грунтовки, окраски, замены испорченного деревянного участка, очистки от плесени и старого утеплителя) делает бесполезным монтаж фурнитурных элементов, так как дерево рассыплется или испортится, а фурнитура отпадет.
  • Отсутствие проверки функциональной способности элементов сразу после установки приведет к тому, что придется заново переделывать монтажные работы.

Процесс работы с фурнитурой станет безошибочным, если в точности размечать необходимые участки на раме и створках, которые должны соответствовать установленному плану работ.

К каждому виду фурнитурной продукции производитель прилагает инструкцию, на которой схематично указана вся последовательность монтажа. Это помогает избежать сложностей и ошибок в работе.

Способы регулировки

Проводить регулирование фурнитуры можно сразу после монтажа или ежегодных уходовых процедур с профилактической целью, после утраты первоначальных функций.

Осуществляется с помощью таких инструментов, как:

  • отвертка;
  • универсальный ключ;
  • плоскогубцы;
  • шестигранный ключ.

Благодаря перечисленным инструментам поправляются ручки, петли, запорные цапфы. Для этого выполняют определенные типы воздействий на фурнитуру. Например:

  • провисающие створки восстанавливают при повороте винтов по часовой стрелке (вверх) или против нее (низ);
  • петли плотно прижимают к раме, подкручивая болты или саморезы;
  • разболтанную ручку настраивают с помощью поднятия декоративной заглушки, дающей доступ к крепежу, с прокручиванием его до полного упора;
  • при воздействии на специальные винты для петель полотно устанавливается в горизонтальное положение.

Любая регулировка включает в себя подтяжку элемента, ее выравнивание по геометрической линии, стягивание и проверку прилегания. Настройка функций фурнитуры помогает убрать перекосы до 2 (мм) и исправить недоработки и разболтанность элементов.

Меры профилактики

Для того, чтобы фурнитура прослужила долго, в соответствии со сроками гарантии, указанными производителями, за ней нужен периодический уход, хотя бы в момент сезонной мойки окон (1-2 раза в год). Фурнитуру нужно протирать мягкой ветошью и при проверке ее функционального действия следить за тем, чтобы в механизмы не попадали мелкие предметы, пыль и песок.

Если при диагностике будут обнаружены инородные тела, то фурнитуру необходимо тщательно вычистить с помощью щетки, а затем несколько раз пройтись по ней ветошью. Выявленные загрязнения, особенно стойкого характера необходимо удалить.

Поврежденные части, на которых были ранее нанесены ЛКМ, зачищают, а потом восстанавливают. Также, для того, чтобы фурнитура качественно служила, ее нужно хорошо смазывать подходящим машинным маслом.

Расценки на работу

Стоимость услуг установки, ремонта или замены фурнитуры может отличаться, в зависимости от региона Российской Федерации. Выполнение работ не зависит от сезона или других факторов. Дороже всего услуги в городах – Москва, СПб, Новосибирск.

Примерные цены по официальным прайсам, в рублях, для 1 оконной конструкции, имеют следующий вид:

  • фото 51099_21простая регулировка фурнитурных элементов – 300-500;
  • сложная регулировка механизмов – 1 000;
  • установление ручного управления на фурнитуру – 2 500;
  • чистка и уход за элементами – 150-250;
  • полная замена и настройка фурнитуры – от 3 500;
  • частичная замена петель, ножниц – 200;
  • установка декоративных накладок – 210;
  • монтаж ответной планки, гребенки, ограничителей, микролифта – 250-500;
  • прикрепление ручки – 300-500.

Цены на рынке услуг постоянно изменяются, компании периодически обновляют свои прайсы. Частные лица работают по ценам, которые являются ниже указанных, но они не дают гарантии на свои работы. Также дополнительно они могут запросить инструмент заказчика.

Заключение

Все виды оконных конструкций, независимо от стеклопакета – стандартные русские, европейские: немецкие, шведские, финские нуждаются в фурнитурных элементах, которые помогают полноценно функционировать окнам и регулировать функции проветривания.

Фурнитура должна использоваться от проверенных производителей, иметь маркировку, инструкцию и все необходимые сопроводительные документы, описывающие ее характеристики.

Профилактику эксплуатационных способностей фурнитуры желательно проводить 1 раз в году. Такие меры помогут продлить сроки ее использования. При наличии навыков, ставить фурнитуру своими руками совсем не сложно. Также можно пригласить и строительного специалиста.

Комментарии
  • Комментариев нет

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Сообщить об опечатке

Текст, который будет отправлен нашим редакторам:
