Особенности устройства и постройки свайного фундамента под печь

foto16572-2

Отсутствие фундамента под печью отразится на его надежности и безопасности.

Устройство свай под обогревательное устройство – наиболее экономичная и практичная технология среди существующих типов оснований.

Об особенностях методики изготовления свайного фундамента под печь, стоимости строительства своими руками и под ключ, можно узнать из статьи.

Почему под печку нужно отдельное основание?

foto16572-3

Вне зависимости от того, где расположена печь – в доме или бане, правила пожарной безопасности требуют устройства отдельной силовой конструкции под обогревательной конструкцией.

Печи бывают кирпичными и каменными, в любом случае – это тяжеловесные постройки, которые оказывают существенное давление на основание и в процессе эксплуатации дают осадку.

Чтобы выбрать фундамент под печь, нужно рассчитать общий вес конструкции, который складывается из массы строительного материала, воды, поступающей в водонагревательный бак (при его наличии), а также самого топлива.

Строительные нормы допускают не строить фундамент, если вес печи не достигает 0,5 т, но в целях безопасности эксперты советуют устраивать силовую конструкцию под любое тяжеловесное обогревательное устройство.

Подходит ли конструкция на сваях?

По правилам СНиП, силовую конструкцию под печь не связывают с остальным фундаментом. На практике можно применить любой тип основания, в том числе плитный, ленточный и свайный.

При этом целесообразность выбранной методики рассчитывают с точки зрения экономии, практичности и долговечности.

Поскольку к фундаменту под печь предъявляют такие же требования, как и к остальной силовой конструкции, возведение плиты или ленты может добавить значительные затраты к общей смете.

В этом случае приоритет отдают опорным элементам в виде свай, которые не уступают по характеристикам несущей способности и сроку службы, но отличаются большей экономичностью.

Виды опор

Среди всех типов свай критериям пожаробезопасности и достаточной несущей способности отвечают следующие:

  • забивные железобетонные столбы;
  • буронабивные ж/б сваи;
  • винтовые стержни.

Первый тип конструктивных элементов отличается высокой грузоподъемностью, продолжительным сроком службы (до 100 лет), стойкостью по отношению к влаге и механическим нагрузкам, но самостоятельно построить такой фундамент невозможно. Методика погружения таких свай предполагает применение спецтехники с дизель-молотами.

Железобетонные забивные сваи целесообразно использовать в том случае, если такие же конструктивные элементы использованы для основной силовой конструкции.

Заложить своими руками можно фундамент под печь с буронабивными и винтовыми опорами. В первом случае опоры изготавливают непосредственно на стройплощадке в подготовленных скважинах. Винтовые стержни – заводские недорогие изделия, которые можно погрузить в грунт усилием трех человек.

Плюсы и минусы такого фундамента

Популярность свайной технологии, в первую очередь, обусловлена относительной дешевизной и доступностью строительных материалов. Затраты на возведение свайного фундамента под печь обойдутся на 40–60% дешевле, чем закладка плиты или ленты.

foto16572-5

К другим преимуществам можно отнести:
  1. Возможность строительства на пучинистых, илистых, насыщенных влагой и, наоборот, высокоплотных грунтах.
  2. Заложить фундамент можно в любое время года.
  3. Срок монтажа для некоторых типов свай можно сократить до одного дня.
  4. Имеют запас несущей способности до 18 т.

Причины, по которым сваи не всегда используют в качества силовой конструкции под печь:

  • качество заводских изделий не всегда соответствует заявленным характеристикам;
  • не рекомендованы к использованию в районах с повышенной сейсмической активностью;
  • необходимость проведения геологических изысканий, чтобы не допустить неравномерную усадку.

Преимущества винтовых стержней

Винтовые сваи все чаще используются в частном строительстве для закладки фундаментов под дома и отдельно под печь.

Востребованность изделий объясняется их преимуществами:

  1. Наименьшими затратами на строительство.
  2. Значительной грузоподъемностью.
  3. Невозгораемостью.
  4. Возможность погрузить в землю своими руками, не арендуя оборудование.
  5. Стойкостью по отношению к выталкивающим силам морозного пучения.
  6. Ремонтопригодность.
  7. Возможность усиления фундамента в случае реконструкции печи.

Какие опоры выбрать?

Относительно условий эксплуатации фундамента под теплогенерирующим устройством нужно учитывать резкие температурные перепады, которые практически всегда приводят к преждевременному разрушению силовых конструкций.

Нивелировать этот недостаток можно за счет использования свай с защитным слоем, нанесенным методом горячего оцинкования. Такие изделия стоят дороже, но их срок службы в 1,5–2 раза дольше, чем у моделей свай с другим защитным слоем.

Зная общий вес обогревающего устройства, выбирают параметры винтовых свай. Как правило, используют изделия с диаметром стержня 89 или 108 мм, которые отличаются грузоподъемностью 3 и 4,5 т соответственно.

Длину сваи выбирают, исходя из двух условий:

  • глубина свайного фундамента закладывается ниже уровня сезонного промерзания;
  • наконечник сваи должен упираться в твердый несущий пласт грунта.

Для московских регионов с точкой промерзания на глубине 1,5 м подойдут сваи длиной 200–250 см.

Технология монтажа винтовых

foto16572-6

Количество винтовых свай под печь – минимум 4 шт, под каждый угол конструкции. Строительство ведут на этапе закладки основания под все сооружение.

После разметки участка вкручивают опоры на проектную глубину, используя лом в качестве рычага. При этом важно строго соблюдать вертикальность оси каждой опоры.

После этого обрезают верхние части сваи на одном уровне так, чтобы осталось место для монтажа опорной площадки, которая не должна быть выше плоскости цокольного перекрытия.

Внутреннюю полость труб заполняют бетонным раствором, а когда смесь наберет прочность – наваривают оголовки, монтируют обвязку швеллером и покрывают конструкцию гидроизоляционным материалом.

Особенности возведения из других видов свай

Расстояние между забивными и буронабивными элементами выбирается исходя из условия, что под печь необходимо установить минимум три опоры. При этом эксперты рекомендуют погружать по свае под каждый угол конструкции.

Забивные железобетонные столбы устраивают в грунте с применением ударной силы. Когда элементы войдут в землю на проектную глубину, их верхние концы выравнивают по одной плоскости, а затем переходят к возведению опорной площадки под печь.

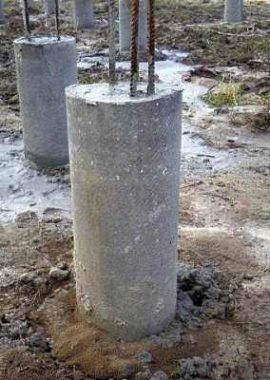

Для буронабивных свай в грунте вырабатывают скважины на проектную глубину. Для пучинистых земель на дне шурфов устраивают песчаные утрамбованные подушки. Затем в скважины помещают обсадные трубы из гидроизоляционного материала (например, рубероида), закладывают внутрь арматурный каркас и заливают бетонным раствором.

Изготовление опорной площадки

Опорная площадка под печь на свайном фундаменте может быть выполнена в виде железобетонной плиты или представлять собой толстый металлический лист с антикоррозийным покрытием.

Первый вариант больше подходит для буронабивных и забивных ж/б свай, тогда как листовой металл станет оптимальным и более экономичным решением для винтовых свай. В последнем случае лист приваривают к швеллеру обвязки. Оптимальный размер опорной площадки выбирают таким, чтобы с каждой стороны печи оставался запас не менее 5 см.

Во сколько обойдется строительство своими руками и под ключ?

Экономическую целесообразность строительства фундамента под печь можно оценить по среднерыночным ценам, представленным в таблице:

Тип силовой конструкцииСебестоимость одной опоры, руб.Монтаж фундамента под печь своими руками, руб.Монтаж фундамента под печь – услуга под ключ, руб.
Винтовые сваи1400–15507500–1000010500–14000
Забивные сваи4000–500040000–60000
Буронабивные сваи2400–30009600–1200015000–17000

Все, что необходимо знать об устройстве и возведении свайного фундамента, найдете здесь.

Заключение

Свайный фундамент совсем недавно начали использовать под печи в домах и банях, особенно пользуются популярностью в этих целях винтовые опоры. Преимущества технологии заключаются в экономичности и доступности как самих стройматериалов, так и способа монтажа силовых элементов.
