Что такое мелкозаглубленный столбчатый фундамент, пошаговая инструкция по возведению

foto11089-2Какими бы прочными и толстыми не были стены, они рухнут, если не будут иметь качественного основания, который берёт на себя нагрузку от строения и передаёт их на грунт.

Надёжной и недорогой конструкцией является мелкозаглубленный столбчатый фундамент.

Если знать особенности технологии возведения, его можно смонтировать самостоятельно.

Что это за конструкция?

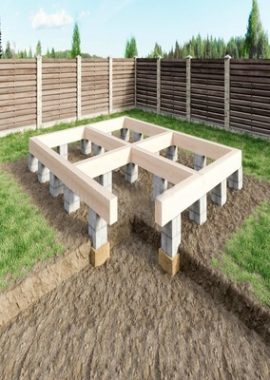

Мелкозаглубленный столбчатый фундамент — это конструкция несущего строительного основания, состоящая из опорных столбов округлой или прямоугольной формы.

Устанавливаются они в углах здания, в местах где сосредоточены наибольшие нагрузки:

  • на пересечениях перегородок,
  • под колоннами,
  • под каминами.

В целях равномерного распределения нагрузки от строения на опоры, сверху на фундамент устанавливают ростверк. Столбы погружают в грунт на глубину до 40 см.

Для каких сооружений используется?

foto11089-3Такие основания широко применяются для сооружений, который не сильно нагружают грунт, весом не более 1 т/м3, не имеющие подвалов:

  • каркасные домики,
  • деревянные бани,
  • времянки;
  • беседки;
  • садовые домики,
  • хозпостройки.

Благодаря конструктивным особенностям, столбчатый фундамент с небольшим заглублением выбирают для строений из дерева.

Для какого типа грунта подходит?

Для лёгких конструкций есть смысл размещать мелкозаглубленный столбчатый фундамент на почвах со слабой пучинистостью. На скальной или крупнообломочной почве он выдержит и постройки посолиднее из брёвен и бруса.

Чтобы правильно соорудить конструкцию для пучинистых почв, делают специальные инженерные расчёты и под опорами сооружают армированную подушку.

На слишком рыхлых почвах, заболоченных местностях такой вид фундамента не эффективен. Нельзя использовать на грунтах, предрасположенных к горизонтальным сдвигам. Это приведёт к опрокидыванию строения.

Использование дорогостоящего и трудозатратного железобетонного ростверка сведёт экономический эффект к нулю.

Материалы

Традиционно мелкозаглубленное столбчатое основание делается из армированного бетона. Может быть выполнено из брёвен, блоков, кирпича, камня.

Из бревен

Под хозпостройки часто делают деревянные опоры из бруса, бревна диаметром 15-20 см. У них ограниченный срок эксплуатации около 10 лет и невысокая несущая способность.

Основное требование к такому материалу — его обязательная обработка антисептиком и нанесение сверху гудрона или другого гидроизолятора.

Из кирпича и бетонных блоков

foto11089-4Для каркасных строений часто используют кирпичные столбы. Это должен быть полнотелый керамический и силикатный кирпич, который не сильно впитывает воду.

В противном случае он быстро разрушится. Бетонные блоки должны быть хорошего качества, достаточной плотности.

Под кирпичные или блочные опоры устраивают подушку из щебня, пролитую цементным молочком. После установки столбов необходимо подождать, пока кладочный раствор наберёт прочность. Обычно это происходит в течение 12-20 дней.

Железобетонный монолит

Монолитные армированные железобетонные опоры обладают хорошей несущей способностью и надёжностью. Устанавливаются в ямы с щебневой подушкой и армирующим каркасом.

Опалубку делают из:

  • обрезной доски,
  • фанеры,
  • листов железа.

Трубы

Трубы из асбеста, железа и пластика применяют в сочетании с армирующим каркасом как несъёмную опалубку для столбов из бетона.

Диаметры зависят от назначения:

  • 100 мм хватит для террас, навесов и беседок;
  • 250-300 мм выбирают для бревенчатых построек.

Для установки таких труб подготавливают скважины соответствующих габаритов.

Достоинства и недостатки

Основание в форме мелкозаглубленных столбов имеет следующие преимущества перед другими типами фундаментов:

  1. foto11089-5Сокращаются время и затраты на выполнение земляных работ, идеально выравнивать площадку не потребуется.
  2. Несложный и быстрый монтаж, не нужно привлекать сложную технику.
  3. Есть возможность установки на рельефных участках, склонах.
  4. Нет необходимости обустройства сложной и дорогостоящей гидроизоляции.
  5. Долгий срок службы, если соблюдены технология возведения и требования к материалам.
  6. Отличается прекрасной устойчивостью при пучении грунта от мороза и отлично подходит для регионов, где промерзает земля.
  7. В целом небольшие материальные затраты на возведение всей конструкции.

Как у любого другого сооружения, такие фундаменты имеют недостатки:

  1. Не выдержат кирпичные и каменные дома.
  2. Не подходят для многоэтажек.
  3. Нельзя ставить на почвах с высоким стоянием грунтовых вод и на песчаниках.
  4. Не получится сделать подвальные помещения.
  5. Нельзя оставлять без присмотра, при малейшем разрушении сразу ремонтировать.

Эти основные слабые места мелкозаглубленного столбчатого основания необходимо учитывать.

Если есть желание использовать столбы в качестве фундамента под кирпичное здание, можно рассмотреть вариант столбчато-ленточного аналога.

Этапы возведения своими руками

При сооружении такой конструкции очень важно провести тщательные подготовительные работы, привести в порядок участок и выдержать технологию возведения опор.

Подготовительные работы

foto11089-6Подготовительные работы включают расчёт конструкции и подготовку земельного участка. Необходимо опытным путем либо с помощью специалистов определить уровень промерзания и плотность грунта.

Рассчитать высоту опор с учётом того, что бетонная подушка должна оказаться ниже линии промерзания грунта (актуально для пучинистых грунтов).

Количество столбов и дистанцию высчитывают, исходя из нагрузки. Для монолитов требуется промежуток около двух метров. Столбы размечают на схеме сначала по основным точкам, затем распределяют менее значимые по нагрузке опоры.

Когда расчёты произведены, территорию, предназначенную для строительства, расчищают от мусора и травы. Верхний плодородный слой почвы, который подпадает под строение, целесообразно снять и перенести на садово-огородный участок. Далее выполняют разметку расположения фундамента под строение согласно предварительно составленной схеме.

Монтаж

Когда будет подготовлена территория и размечены места опор, приступают к возведению фундамента:

  1. По периметру участка копают ямы глубиной около 40 см, размером 50х50 см для опор. Круглые ямы для труб делают ручным буром. Когда стройка ведётся на неровной площадке, параметры углублений могут различаться с учётом того, чтобы их высота оставалась на едином уровне.
  2. На дно выкопанных ям засыпается среднефракционный щебень слоем в 10 см и утрамбовывается. Для труб в яму на треть заливают бетон, и сразу устанавливают столбы.
  3. Стальные пруты сечением 10 мм длиной 40 см связывают в виде решётки с ячейками 10х10 см и укладывают на щебень в углублении. Под арматуру подкладывают битый кирпич, приподнимая решётку. Тогда она окажется в толще бетона.
  4. Подушку вместе с армированием заливают бетоном толщиной до 10 см. В центре устанавливают металлический прут. Его в дальнейшем используют для привязки каркаса.
  5. foto11089-8При использовании труб бетонный раствор заливается внутрь, предварительно туда устанавливается железный прут.
  6. После этого ждут 7-10 дней, пока бетон схватится и приступают к возведению опалубки.
  7. Опалубку в форме удлиненного короба без дна делают из обрезных досок. Бетонный раствор, залитый в опалубку, уплотняют с помощью глубинного вибратора.

    Затем заливают опалубку самой опоры. В раствор закладывают согнутый стальной уголок для выполнения дальнейшей обвязки (ростверка).

  8. Опалубку убирают через 7 дней. Обвязку опор делают через 20 дней.
  9. Примерно через месяц после возведения столбов необходимо выполнить гидроизоляционный слой и устроить забирку — оградительную стену между столбами.
  10. Лучшим материалом для забирки выступает кирпич, который укладывают на бетонную стяжку. В забирке оставляют отверстия для коммуникаций. Столбы не должны быть завязаны с забиркой, иначе при неравномерной осадке появятся трещины. Высота забирки не должна быть меньше 40 см, иначе будет не эффективна.
  11. Гидроизоляцию столбов и забирки выполняют путём чередования слоя битума и рубероида. Как вариант, можно присыпать ещё влажный бетон сухим цементом, а после застывания закрыть рубероидом.

Выполнив гидроизоляцию, столбы присыпают грунтом и утрамбовывают его. Бетон не должен пересыхать в процессе набирания крепости. Поэтому его прикрывают плёнкой.

Для повышения прочности бетона специалисты советуют добавлять в раствор гидрофобную смесь.

Особенности для фундаментного основания с ростверком

Ростверки предназначены для объединения опор и равномерного распределения нагрузки между ними. Особенности монтажа зависят от вида ростверка:

  1. foto11089-7Из деревянных балок или стальных швеллеров формируют сборно-монолитный ростверк. Понадобится напарник, чтобы поднять и установить балки.

    Минус в том, что незащищённые места металла будут ржаветь. Древесину обрабатывают антисептиками. Способ подходит для беседок, дачных домиков, временных сооружений.

  2. Монолитный бетонный в виде замкнутой балки или плиты, соединяющей сваи. По способу монтажа такие ростверки подразделяются на высокие, низкие и заглубленные. Этот вид наиболее удобный для малоэтажного строительства.

    Высокие располагают на 10-20 см выше над поверхностью земли, чаще на пучинистых землях. Низкий монолит заливают вровень с поверхностью грунта. Для заглубленного выкапывают траншею.

Есть ещё промышленные ростверки — готовые конструкции с замками и соединениями. Стоимость их немалая, поэтому для частного домостроительства обычно не используются.

Нюансы строительства на пучинистых грунтах

Мелкозаглубленный столбчатый фундамент используют и для пучинистых грунтов. Устанавливают столбы ниже линии промерзания и делают качественную обвязку ростверком.

Финансовые затраты на обустройство фундамента будут небольшими, надёжность высокая. Алгоритм монтажа аналогичен тому, который выполняется в отношении среднепучинистого грунта.

Много важной и полезной информации о столбчатом фундаменте найдете здесь.

Заключение

Такие фундаменты рекомендуется монтировать летом. Бетон застывает не меньше месяца. До этого момента создавать нагрузку нельзя. Если столбчатый мелкозаглубленный фундамент, установленный на влажной почве, простоит зиму без стен, он даст усадку и деформируется.

При невозможности продолжать стройку, вокруг фундамента устраивают временную теплозащиту из:

  • стружек,
  • керамзита,
  • шлака.

Столбчатый мелкозаглубленный фундамент — недорогой и нетрудозатратный способ возведения основания лёгкого строения. Такая конструкция может стать выходом из положения в местности, где грунт нестабильный.
