Бюджетный незаглубленный фундамент: применение, виды, этапы возведения

foto61408-1Существование такого типа фундамента строений объяснить можно тем, что при небольших нагрузках от сооружения основание практически не погружают в грунт.

Оставаясь полностью на поверхности земли, конструкция избегает негативных воздействий пучения грунта, его стороннее давление и при этом, остаются вне зоны залегания грунтовых вод.

Возводят незаглублённые фундаменты в виде ленточных, столбчатых и плитных оснований.

Определение и область применения

Незаглубленный фундамент – это тип основания, возведение которого, совпадает с нулевым уровнем грунта или ниже не более 10 см. Часто его путают с мелкозаглублённым основанием здания или сооружения. Но это не совсем так. В случае малого заглубления заложение подошвы может достигать 700 мм.

Незаглублённый фундамент часто встречается у небольших строений хозяйственного назначения — это в основном лёгкие приусадебные постройки или жилые домики небольшие по размерам в плане. НФ устраивают для теплиц, сараев, мастерских и пр. В общем, возводят там, где нет больших нагрузок и большое сопротивление почвы.

Справка. Варианты опорной конструкции без заглубления в грунт возводят на пучинистых грунтах.

Плюсы и минусы

Наряду с неоспоримыми преимуществами незаглублённый тип фундамента имеет определённое количество недостатков. Ради объективной оценки нужно рассмотреть и то и другое.

К плюсам относится:

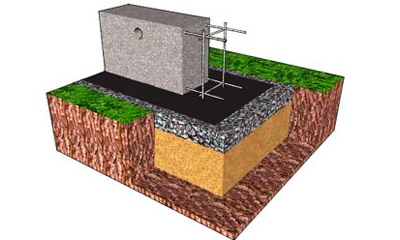

  • foto61408-2минимальные затраты как физического труда, так и материальных ресурсов;
  • быстрый монтаж, исключая монолитные конструкции;
  • отсутствие необходимости использовать грузоподъёмную технику;
  • неприхотливость в обслуживании и доступность всего основания для ремонта.

К минусам можно отнести слабую несущую способность, порой недолговечность и применение для малоэтажных домов только из лёгких материалов.

Несущая способность грунтов

В сфере строительства основной характеристикой грунта является его несущая способность. Она показывает, какую нагрузку от сооружения может выдержать единица площади грунтового основания, и выражается величиной в кг/м2.

На заметку. Несущая стойкость почвы базируется на трёх факторах – это тип грунта, его плотность и степень увлажнённости.

Определить несущую способность можно двумя способами: опытно-лабораторным и справочным путём. В первом случае бурением на стройучастке добывают пробы грунта и передают их в лабораторию для проведения испытаний. На основании серии опытов определяют несущую способность грунта на нужной глубине.

Таблица несущей способности разных видов грунтов:

foto61408-3

Во втором варианте пользуются справочными данными. Их берут в местном управлении градостроительства и архитектуры, где хранятся архивные данные результатов геологических обследований с привязкой к месту строительства. Также можно воспользоваться табличным материалом, разработанным на основе таких нормативных документов, как СП 22.13330.

Настоящий свод правил распространяется на проектирование оснований вновь строящихся и реконструируемых зданий и сооружений, который в свою очередь базируется на двух основных стандартах: ГОСТ 5180-2015 «Грунты. Методы лабораторного определения физических характеристик».

Внимание. Если вышеперечисленные методики не находят по каким-либо причинам применения, можно поступить иначе. Достаточно поинтересоваться у соседей, как обстоят дела с состоянием фундаментов их домов, структурным составом почвы, глубиной её промерзания, также можно узнать уровень грунтовых вод, заглянув в колодец.

На основании полученной информации можно сделать вывод о несущей способности грунта на своём участке.

Виды оснований

Основания зданий и сооружений без заглубления в грунт бывают трёх типов:

  • Столбчатый. Основание является производным ленточного фундамента. Это можно представить, как если бы ленту разорвали на несколько точечных опор и всю нагрузку передали на них. Их тоже возводят из разных материалов. Столбы формируют в виде монолитных опор, сборных блоков или возводят из кирпичной, каменной кладки или деревянных колод.

    Столбчатые опоры создают проветриваемое пространство цоколя, что не даёт возникать различным негативным явлениям таким как, как плесневые и грибковые образования в условиях повышенной влажности.

    В случае нарушения целостности столба, его можно восстановить или заменить новой опоры без земляных работ.

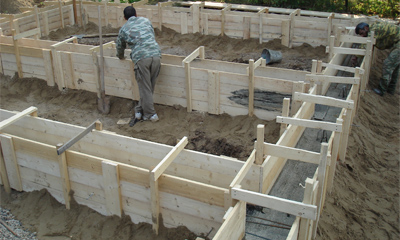

  • foto61408-4Ленточный. Опорные ленты зданий и сооружений бывают монолитными железобетонными массивами, сборными из ж/б блоков и из кладочных материалов (бутовый, природный, искусственный камень и пр.). Также это могут быть брёвна для деревянных построек.

    Все эти конструктивы объединяет одно – лента повторяет периметр несущих стен в плане. Ленту выбирают, если максимальная длина ни одной из несущих стен не превышает 7 метров. Ограничение позволяет избежать по разным причинам просадки и разрушения ленты в отдельных местах.

  • Плитный. Сделать основание дома в виде монолитной плиты вынуждает наличие глинистых, торфянистых и прочих слабых грунтов. Большая площадь плиты позволяет возводить её на толстой песчаной подушке выше уровня земли.

    Плита по сравнению с другими видами оснований обладает минимальной нагрузкой на единицу площади. Благодаря этому, массивная железобетонная конструкция, как бы плавает на поверхности земли.

Технология возведения

Чтобы максимально объять изложением эту тему, надо рассмотреть постройку надземной опоры здания или сооружения во всех её трёх видах. Ниже будут рассмотрены технологии и этапы строительства следующих видов незаглублённых фундаментов.

Ленты

Возведение ленты происходит следующим образом:

  1. Перед началом строительства составляется план, на котором обозначают расположение несущих стен. План фундамента повторяет предыдущий с той лишь разницей, что его ширина будет несколько большей, чем у стен.
  2. Со стройучастка убирают мусор, удаляют сухостой и снимают растительный плодородный слой почвы.

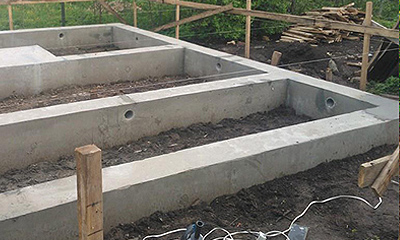

  3. foto61408-6На очищенном месте делают разметку осей фундамента и соответственно несущих стен одновременно.

    Начиная с одного из углов будущей постройки, от забитого колышка протягивают шнуры под прямым углом на расстояние до следующих смежных углов.

  4. По центру осей прокапывают траншеи глубиной 300 – 400 мм. Канавы заполняют песком с проливом водой и послойной трамбовкой (каждые 100 мм) до уровня земли.

    По сторонам траншей устанавливают опалубочные щиты, укрепляя их распорками, раскосами и упорами из досок и бруса.

  5. Дно и боковые стороны опалубки изнутри покрывают ПВХ плёнкой.
  6. Устанавливают армокаркас, состоящий из 4-х горизонтальных стержней ø 8 мм периодического профиля (2 вверху, 2 внизу) и вертикальных гладких стержней ø 6 мм через каждые 400 – 500 мм. Все стержни скручивают в один каркас вязальной проволокой.
  7. Готовую опалубку заливают бетонным раствором М 300. Поверхность бетона накрывают полиэтиленовой плёнкой, чтобы предотвратить высыхание в жаркую погоду и переувлажнения во время дождя.
  8. Через 30 суток после заливки опалубку демонтируют и продолжают строительство.

Особенности. Ленточное основание из бетонных блоков значительно облегчает задачу: не нужно тратить время на опалубку и ждать, когда монолит наберёт достаточную несущую способность. Однако стоимость опорной конструкции здания обойдётся гораздо дороже монолитной ленты.

Возведение опорной конструкции из кладочных материалов мало чем отличается от монолита, разве что гораздо меньшим объёмом бетонного раствора.

Столбчатых опор

Чтобы получить требуемое количество точечных опор, их размещают на плане по периметру несущих стен с шагом 1,5 – 2 м. На полученное число делят расчётную опорную площадь дома. В результате определяют площадь каждого столба. Затем решают, из какого материала будет возведён столбчатый фундамент. Это может быть кладка из бутового, любого природного камня, кирпича или другого прочного материала.

Строительство столбчатого основания без заглубления происходит следующим образом:

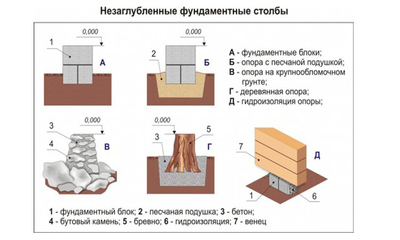

  1. foto61408-7Выполняют условия трёх первых пунктов предыдущей главы (готовят план, убирают мусор, делают разметку).
  2. По центру осей разметки фиксируют колышками места установки столбов. В местах отметок выкапывают квадратные углубления под песчаную подушку глубиной 300 – 400мм.
  3. Выемки засыпают песком, послойно трамбуя с проливом водой. Подушка должна быть больше столба на 50 мм с каждой стороны.
  4. Устанавливают опалубку в виде параллелепипеда, фиксируя щиты подкосами, упорами, стяжками.
  5. Внутрь коробов помещают армокаркасами с выпусками арматуры для соединения с ростверком.
  6. Внутреннюю поверхность и дно опалубки покрывают ПВХ плёнкой.
  7. Короба заливают бетонным раствором или заполняют кладкой без арматуры с послойной заливкой бетоном
  8. По истечении 30 дней опалубку демонтируют и приступают к устройству ростверка.

На заметку. В некоторых случаях в качестве несъёмной опалубки используют металлические и асбестовые трубы. Отрезки из этих материалов попросту заливают бетоном с арматурными стержнями.

Плиты

  1. Убирают мусор, снимают грунт на глубину 400 мм.
  2. Границы участка делают шире проектного размера плиты на 1 м с каждой стороны с целью устройства отмостки.
  3. Всю выемку засыпают чистым песком до уровня земли, который затем тщательно трамбуют, если нужно проливают водой.

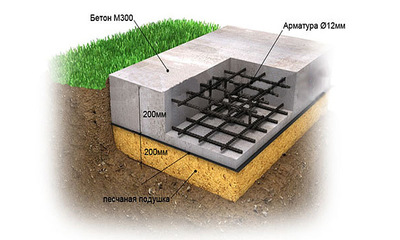

  4. foto61408-5-1Обычно достаточно уложить одну сетку из арматурных стержней ø 6 мм периодического профиля, связанных вязальной проволокой.
  5. Всю площадку заливают бетонным растровом М 300.
  6. В процессе гидратации раствора поверхность плиты укрывают полиэтиленом.
  7. Через месяц опалубку снимают и приступают к строительству здания.

Основные ошибки

Основные ошибки, допускаемые домашними мастерами, при строительстве оснований без заглубления:

  • Привлечение неквалифицированных работников чревато выполнением некачественных работ.
  • Определение несущей способности грунтового основания «на глазок» может стать следствием неправильного расчета габаритов фундамента.
  • Неснятие плодородного слоя почвы на всём стройучастке может стать причиной просадки фундамента с частичным разрушением.
  • Нельзя оставлять фундамент без стен на зимовку. Сильный мороз может вызвать появление трещин в массиве монолита, ещё не достигшего 100% несущей способности.

Заключение

Нужно выполнять все требования по строительству всех вышеперечисленных типов НФ. Какое бы ни было по значению сооружение, оно может разрушиться из-за некачественно выполненных работ, что приведёт к ненужным убыткам. Лучшим вариантом будет обратиться к профессионалам, они качественно и в срок возведут незаглублённый фундамент и предоставят гарантию на него.
