Особенности деревянных и металлических двутавровых балок для перекрытий

foto45410-2 (8)Двутавровые балки применяются для создания перекрытий между этажами, лестницами, на чердаках, балконах и мансардах.

Их отличие от обычных профильных балок состоит в том, что они имеют более легкий вес и своеобразную форму, за счет чего быстрее происходит их монтаж.

Двутавровые балки перекрытий бывают деревянными и металлическими, но они встречаются также и в виде ЖБИ.

Каковы основные особенности двутавров, из чего состоит их конструкция, какие нормативные требования к изделиям предъявляются, нюансы монтажа и средняя рыночная стоимость в РФ, предлагаем узнать из представленной статьи.

Особенности двутавров

Главной особенностью изделий данного типа является то, что они сделаны в виде горизонтального бруса, который при схематическом изображении толщины (сечения), в разрезе напоминает буку Т на подложке, или, если повернуть балку в другую сторону – толстую букву Н. Также внешний вид некоторые специалисты считают отдаленно похожим на рельсы.

Форма изделий в виде буквы Н сделана для удобства монтажа различных типов конструкций, в которых двутавровым балкам отводится важная укрепляющая и несущая роль. Но особое значение они имеют в качестве одного из элементов основы перекрытий любого возводимого строения.

foto45410-2 (9)Стандартный размер двутавра имеет вид: 14,0 х 73 х 7,5 (см), но встречаются и другие его разновидности. Каждое изделие имеет в наличии собственную маркировку, в виде буквенно-цифровых обозначений.

Двутавры обладают хорошим и качественными характеристиками, важными из которых являются прочность, устойчивость и возможность выдержки несущих конструкций.

В строительстве балки устойчивы к высоким нагрузкам и внешним проявлениям атмосферных перепадов. Также они не реагируют на механические воздействия, имеют высокие показатели плотности к сжатию, идеально адгезируются с различными типами веществ. Перечисленные особенности позволяют использовать изделия при постройке конструкционных элементов каркасных зданий и сооружений.

Двутавровые балки широко используются не только в строительстве частных домов, но и при возведении промышленных построек. Изделия незаменимы в работе с ЖБ-плитами, лестницами, пролетами, кровлей.

Двутавры имеют легкий вес, что удобно при транспортировке и монтаже. Для крепления материалов используют уголки, анкеры, заклепки, болты, сварку, металлические крючки, лаги.

Виды

Самые распространенные двутавры – металлические и деревянные. ЖБИ выполняют на заказ для панельных домов из монолита и железобетона. Первый тип производят из хороших профилей (качественных марок стали), их делят на:

  • горячекатаные;
  • сварные.

Горячекатанные балки получают в заводских изделиях путем выплавки при высокой температуре (прокатка стана), из углеродистой и прокатной стали, а также алюминиевых сплавов. Сварные формируют в цехах специальной техникой сварки, которая придает изделиям характерную форму, не подверженную скручиванию.


Плюсами изделий из горячетканного материала считаются:

  • отсутствие швов (монолитность):
  • большой выбор типоразмеров;
  • наличие в продаже (есть на рынке всегда).

foto45410-2 (10)Деревянные вырезаются на фабричных станках с помощью плотницких приспособлений. Они бывают как цельные, так и сформированные из трех частей.

Железобетонные двутавры готовят в специальных формах, путем заливки по армированным прутьям состава бетона высокой марки (М300, 400, 500).

Каждый из представленных двутавров, в зависимости от вида, подходит для возведения гражданских и промышленных объектов, поэтому имеет соответствующие технические характеристики, к которым относят прочность, плотность, устойчивость к температурным и механическим воздействиям, воде и огню.

Так, например, изделия из дерева пропитывают специальными составами, которые препятствуют возгоранию, и могут долго не воспламеняться, если в здании начался пожар.

Самая популярная в строительстве двутавровая многоразовая балка из хвойных пород деревьев – БДК-1. Она имеет сечение 40 х 80 (мм), и следующие стандартные размеры:

  • 1 500-4 500 (мм) – длина;
  • 80 (мм) – ширина;
  • 200 (мм) – высота.

При этом врезка зубьев в древесину или плотную фанеру составляет 13 (мм). При этом древесные двутавровые балки крепятся не только на крепежные элементы, но и на клей самой высокой плотности (D4000), например, «KESTOKOL».

Недостатками металлических двутавров считают увеличение веса конструкции и нагрузка на фундамент, у сварных – трудоемкость процесса.

Также по классификации, помимо стандартных (Б), различают двутавры широкополочные (Ш), колонные (К), монорельсные (М), специальные (С), узкополочные (У), дополнительные (Д), которые широко применяются в народном хозяйстве для возведения построек различного характера и сложности.

Основные требования к изделиям

Важные технические требования для двутавров обозначены в технических нормативах, к которым относят:

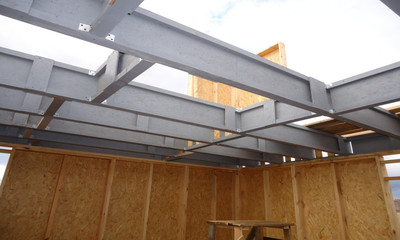

  1. foto45410-2 (2)Для металлических:
  2. Для деревянных:
  3. Для ЖБ-изделий:

Перечисленные технические нормативы в начальных разделах всегда предлагают отсылки к другим ГОСТам, СНиПам и СТО. Они касаются используемого материала, расчетов, распределения по размерам, условий хранения и других важных нюансов. Но общим для всех требований является то, что они должны быть:

  • крепкими и прочными;
  • маркированными, в зависимости от типа;
  • устойчивыми после монтажа;
  • хорошо адгезироваться с различными веществами и элементами крепежа, используемыми для строительных и отделочных работ;
  • foto45410-2 (6)правильно распределять нагрузку, с учетом воздействия на фундаментную основу;
  • быть пожароустойчивыми, сейсмостойкими, водостойкими и морозоустойчивыми;
  • использоваться одновременно с пароизоляцией и гидроизоляцией;
  • иметь различные типоразмеры;
  • изготавливаться из качественных материалов, произведенных в заводских условиях;
  • обладать долговечностью при эксплуатации.

Требования могут дополняться и изменяться, так как строительные технологии с каждым годом развиваются и расширяются. Готовые изделия всегда можно приобрести в специализированных магазинах, на сайтах производителей или у их прямых партнеров.

Длина двутавровой балки может достигать 12-15 (м). Если для строительства промышленного объекта нужны двутавры большей длины, предприятие делает для заказчика индивидуальный заказ.

Технические характеристики и размеры

Данные качества касаются таких понятий, как прочность, габариты и вес изделий, требования к которым указаны в нормативных документах – ГОСТах и СНиПах (перечислены в разделе выше). Двутавровые балки по своим техническим характеристикам должны обладать следующими качествами:

  1. Обеспечивать достаточную прочность, устойчивость и жесткость всей конструкции.
  2. Надежно фиксировать отдельные элементы каркаса.
  3. Снижать нагрузку и равномерно распределять ее по отношению к фундаментному основанию.
  4. Быть морозоустойчивыми и пожаробезопасными.
  5. Соответствовать маркировке (Н, Ш, М, К, С, А, В, Б) и распределению длины: мерная, немерная, кратная.
  6. Кривизна двутавровой балки не может составлять более 2% длины.
  7. Прогиб стенки, обозначаемый в расчетах, как f, не может быть более 0, 15 (S).

Таблицу технической характеристики для двутавровой балки можно представить таким образом, как на фото ниже:

foto45410-1 (1)
На фото указаны длина, ширина, количество изделий в 1 т, сечение, заводской присвоенный номер. По маркировке балки определяется не только высота изделия, но и его работоспособность, а также последовательность расчетов.

Принцип расчета

Проведение расчетов двутавров основано на том, что низ его работает на растяжение, а верхняя – на сжатие. При этом стенки принимают поперечные силовые нагрузки.

Из дерева

Характеристики и показатели деревянных двутавров указаны в приложениях нормативов ГОСТов, и имеют вид таблиц, как на рисунке ниже:
foto45410-1 (4)
Используя данные таблицы, характеризующие древесину, при расчетах используются следующие величины:

  • общая высота;
  • толщина;
  • модули – растяжения, изгиба, сжатия и упругости;
  • глубина паза;
  • длина самого пролета;
  • шаг балок;
  • показатель нормативной нагрузки;
  • процентные условия эксплуатации изделия, зависящие от влажности и других атмосферных величин.

 Используются также многочисленные коэффициенты, которые используются профессиональными инженерами. Для двутавров используют такие формулы, как:

Xd = kmod х Xk/γm – определение прочности и расчет сопротивления, где:

  • Хk – норма прочности;
  • kmod – коэффициент нагрузки и содержания влаги;
  • γm – коэффициент, характеризующий материал.

Ed = Emean / γm – элементная жесткость, где:

  • Ed – показатель жесткости;
  • Emean – средний модуль упругости.

Используемый частный коэффициент (γm), согласно нормативам, чаще всего равен показателю 1,2. Поскольку двутавры различаются друг от друга по показателям качества древесины, то и расчет у них неодинаковый. Большое значение уделяется дополнительным коэффициентам и показателям, например, гибкости элемента двутавра λ, который вычисляется по формуле:

λ = SQR(12) х (Lc/b), где:

  • Lc – длина поверхности между сечениями, если происходит сжатие;
  • b – показатель ширины балки.

Пример

Рассчитать гибкость полки, если двутавры имеют шаг 1,25 (м). Указано, что у них не между собой промежуточных распорок, за исключением концов.

Решение:

Согласно условию задачи, длина поверхности между сечениями при сжатии Lc = L = 4 (м). Исходя из общей формулы, определяем коэффициент гибкости полки:

λ = 3.464 * 4 / 0.075 = 185

Ответ: коэффициент равен 185.

Металлических

Для металлических двутавров чаще всего рассчитывают прогиб, а также изгиб, которые применяются для балочных типов, номеров 1-6. Здесь можно воспользоваться удобным калькулятором расчета, при отсутствии времени, по типам двутавров, можно при помощи онлайн-калькуляторов. Так, например, в этом может помочь сайт

При расчетах металлических двутавров всегда используют показатели:

  • A и B – расстояния от основной опоры до точки нагрузки;
  • L – длина пролета (по минимуму);
  • Fmax – балочный прогиб по максимуму, согласно технической таблице внизу:


foto45410-1 (3)
В расчетах со стальными двутаврами также используют величины: количество (К), Ry – показатель сопротивления, Fбалки – прогиб и запас (З), сечение (М). Для удобства проведения математических расчетов часто используют онлайн-калькуляторы, один из которых здесь. Данный калькулятор проводит расчеты в отношении консольных и опорных балок, где используется также q – масса изделия в кг/м.

Пример:

Необходимо вычислить прогиб для балок – максимальный момент сопротивления сечения Му, если L = 4,5 (м) уложена параллельно короткой стены, q = 6, количество балок равно 8.

Решение:

Согласно формуле, учету веса по таблице СНиПа:

My = (q х L2) /8 = 6 х 4502/8 = 151875 (кгс/см2).

Ответ: 151875 (кгс х см).

Пример 2, который можно соединить с показателем первого примера.

Максимальный момент сопротивления балки Wy, при указанном условием расчетном сопротивлении стали (2150 кгс/см2) рассчитать легко, на основании деления изгибающего момента на показатель сопротивление стали. В соответствии с формулой, это будет выглядеть так:

Wy = 151875 / 2150 = 70,6 (см3).

Ответ: 70,6 (см3) – максимальное сопротивление двутавра данного типа.

Величины, использующиеся в различных расчетах двутавровых балок, имеют следующий вид:
foto45410-1 (2)
Использовать для работы можно этот калькулятор.

При выборе габаритов двутавра учитываются тип и характеристики возводимого объекта, а также нагрузки на конструкцию здания.

Процесс монтажа своими руками

Этапы монтажа двутавровых балок из дерева по техническим нормам включают в себя следующие шаги:

  1. На цементную стяжку несущих стен или деревянные прокладки, укладывают доски, которые с помощью анкеров крепят к заранее установленным конструкциям (ограждениям).
  2. На них укладывают балки, имеющие шаг 50-60 (см), или другой, согласно проекту, но не менее представленных величин.
  3. Балки прикрепляют к доскам с помощью гвоздей и саморезов, концы их обязательно оборачивают гидроизолятором.
  4. Поперечные связи между изделиями формируют за счет распиливания балки на отрезки.
  5. Низ подшивают OSB листами или плотной фанерой.

Все остальные работы с обустройством слоев проводятся по принятому плану работ. Иногда, в домах из оцилиндрованных бревен балки могут устанавливаться с помощью врезки или врубки. Для этого в стенах формируются проемы заданной глубины и толщины. Укрепляются балки профилированными изделиями, пластинами, анкерными соединениями.

foto45410-2 (4)Металлические двутавры устанавливаются чаще в монолитных, кирпичных и панельных домах прямо по армированному поясу, с учетом размеров шагов:

  1. Шов пояса могут приваривать и укреплять крупными болтами по сделанным отверстиям.
  2. Все проходы и отверстия зажимаются хомутами и надежно привариваются к армировке конструкционной стены.
  3. Низ подшивается материалом, который задуман по проекту, или формируется опалубка, и делается черновой пол из монолита.


ЖБ-балки крепятся по типу металлических. Они имеют монтажные петли, с помощью которых их удобно укладывать, а затем их приваривать к армированным прутьям армопояса. Затем занимаются обустройством перекрытия, и формированием слоев пирога чердака.

В процессе работы необходимо строго соблюдать технику безопасности и последовательность действий монтажа. От качества уложенных балок, учета строительных нюансов (маркировки, состава, крепежа) зависит качество формирования черновой поверхности чердачного, межэтажного или лестничного перекрытия.

Плюсы и минусы использования

Многочисленные отзывы на социальных площадках в отношении двутавров позволяют узнать от специалистов и пользователей следующие преимущества любого типа двутавровых балок:

  1. Выдерживание нагрузок и распределение их, без влияния на фундаментную основу.
  2. Прочность, жесткость и долговечность.
  3. Удобство транспортировки.
  4. Несложный монтаж.
  5. Большой выбор изделий, возможность индивидуальных заказов у производителей.
  6. Нулевой крутящий момент.
  7. Устойчивость к механическим, сейсмическим и атмосферным воздействиям.
  8. Монолитность и устойчивость швов у стальных изделий.
  9. Доступность в цене.
  10. Высокая несущая способность.
  11. Отсутствие растрескивания и деформации.

Минусами пользователи считают:

  1. foto45410-2 (5)У деревянных – низкий показатель огнестойкости, из-за особенностей материала.
  2. У металлических – склонность к коррозии.
  3. У ЖБ – постепенное разрушение.
  4. Возможность производства изделий только на крупных предприятиях.

Плюсом для двутавров является также то обстоятельство, что монтаж с ними можно проводить круглый год.

Отзывы

По анализу отзывов (большому количеству плюсов) можно сделать вывод о том, что двутавровые балки всегда будут востребованы в строительстве, так как минусов у них практически нет, а имеющиеся связаны больше с периодом эксплуатации.

С мнениями пользователей можно ознакомиться здесь, здесь и здесь.

Средние цены по РФ

Стоимость всех двутавровых балочных изделий на март 2021 г. составляет, в среднем, по РФ:

  1. Стальные:
    • за 1 т – 51 700 рублей;
    • за 1 м – от 845 до 16 350 рублей.
  2. Деревянные:
    • 1 м – от 220, 300, 430 до 900 рублей.
  3. ЖБ:
    • 1 шт. – от 850 до 4 500 рублей, до 22 340 – подкрановые, самые большие.

На общую стоимость влияют размеры и количество двутавровых балок. Имеет значение также страна (производитель) и регион РФ. Самые дорогие расценки на двутавры в МО, СПБ и северных областях.

Прайсы с расценками присутствуют на сайтах официальных производителей двутавровых балок.

Заключение

Двутавры выполняют важную роль в установке межэтажных, чердачных, лестничных, мостовых и кровельных перекрытий. Они выполнены из металла, дерева и из ЖБ-материала.

В продаже двутавры продаются только в маркированном виде. Их маркировка включает в себя следующую расшифровку: первые 2 цифры – это высота профиля в сантиметрах, индекс из букв –тип профиля по ширине, рядом ставят шифр производителя, затем – габариты и номер нормативного документа.

Приобретать изделия дешевле всего на специализированных сайтах от прямых производителей. Изделия имеют различное сечение, которое определяется инженером при разработке проекта постройки.
