Все, что вы хотели бы знать о производстве винтовых и ЖБИ свай

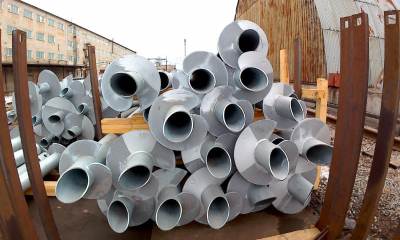

foto15105-2Монтаж свай – универсальный и эффективный способ строительства фундамента на участках с большой глубиной промерзания и высоким содержанием влаги в почве.

Винтовые и забивные железобетонные сваи производят в заводских условиях, где опорным элементам задаются высокие эксплуатационные характеристики согласно ГОСТам.

Подробнее о производстве винтовых и ЖБИ свай расскажем в статье.

Основные этапы изготовления опор для свайных фундаментов

foto15105-3По способу производства опор фундаменты различаются на такие типы:

  • буронабивные;
  • забивные;
  • винтовые.

Буронабивные опоры изготавливают непосредственно на строительной площадке. Основные технологические этапы:

  1. Бурение скважин.
  2. Устройство обсадной трубы.
  3. Монтаж армирующего каркаса.
  4. Заливка скважины бетонным раствором.

Забивные сваи по материалу, из которого они изготовлены, делятся на виды:

  • железобетонные;
  • металлические;
  • деревянные.

Железобетонные забивные столбы отличаются высокой несущей способностью и продолжительным сроком службы (более 100 лет). Армирующий каркас предает конструкции повышенную жесткость и улучшает эксплуатационные характеристики. Такие изделия используются в хозяйственном и промышленном строительстве.


Металлические и деревянные столбы чаще применяют в частном домостроении, поскольку они уступают ж/б опорам по прочности и продолжительности эксплуатации.

Требования к производству железобетонных свай прописаны в ГОСТ 19804 «Сваи забивные из железобетона». Изготавливают опорные элементы на специальном оборудовании – в металлоформе.

Технологический цикл производства выглядит следующим образом:

  1. Стенки металлоформы обмазывают специальным составом, который уменьшает сцепление металла с бетоном.
  2. Арматурные каркасы укладывают в отсеки и фиксируют в посадочных гнездах.
  3. Заполняют заводскую опалубку бетонным раствором.
  4. Уплотняют жидкий материалом посредством вибрирования металлоформы.
  5. Помещают заготовку в сушильную камеру, где под действием высоких температур смесь быстрее затвердевает.
  6. Готовые конструкции вынимают из формы и отправляют на контроль качества.

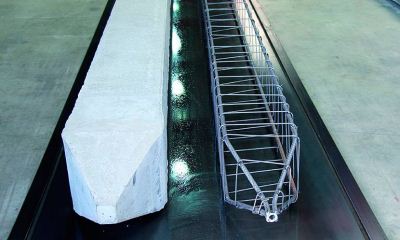

foto15105-4Отличие технологии изготовления ж/б опор с предварительным напряжением заключается в промежуточных этапах:

  • арматурный каркас растягивают с помощью домкратов;
  • заполняют форму бетоном;
  • выжидают частичного затвердевания смеси;
  • ослабляют натяжение домкратов, после чего каркас принимает сходную форму и дополнительно уплотняет бетон.

Таким образом материал получает максимальную плотность.

Конструктивным отличием винтовых сваи является наличие лопастей и металлического заостренного наконечника. Благодаря такой форме изделия ввинчиваются грунт, дополнительно уплотняя почву и повышая несущую способность основания.

Винтовые сваи по материалу изготовления различаются на типы:

  • металлические стержни;
  • железобетонные винтовые столбы.

Стальные винтовые сваи отличаются сравнительно легким весом, благодаря чему монтаж фундамента можно реализовать своими руками, не используя спецтехнику. Требования к изготовлению изделий прописаны в нормативной документации – ГОСТ 23118 и СНиП II-23-81*.

Технологические этапы для производства винтовых свай:

  1. Нарезка труб на отрезки нужной длины.
  2. Изготовление наконечника. Нижний элемент может быть литым (изготавливают из тела трубы) или сварным (приваривают готовый конус к стержню).
  3. Изготовление винтового элемента из листовой стали толщиной 4-6 мм. Заготовке придают нужную конфигурацию с помощью пресс-формы.
  4. Приваривание лопасти к телу трубы.
  5. Вырезание технологических отверстий в верхней части трубы, которые в процессе монтажа свай послужат для фиксации ворота.
  6. Обработка специальным антикоррозийным покрытием.
  7. Контроль качества.

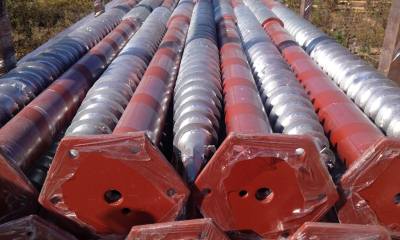

foto15105-5Возможно несколько технологий для создания антикоррозийной защиты:

  • горячее оцинкование;
  • холодное оцинкование;
  • нанесение полимерного состава;
  • окраска грунтовкой;
  • нанесение битумно-полимерной мастики.

Оборудование, которое применяется на производстве винтовых свай:

  • фрезерные станки,
  • индукционные печи,
  • гидравлические пресс и т.д.

Железобетонные винтовые сваи выгодно отличаются повышенной несущей способностью, стойкостью к коррозийным процессам и продолжительным сроком службы (100–150 лет).

Основные этапы производства:

  1. Монтаж арматурного каркаса.
  2. Обмазка стенок формы специальным составом, которые предотвращает схватывание металла с бетоном.
  3. Устройство стального каркаса в форме.
  4. Заливка бетонной смеси.
  5. Уплотнения раствора посредством работы виброоборудования.
  6. Выдерживание заготовки в сушильной камере до полного затвердевания.

Деревянные опоры производят на деревообрабатывающих предприятиях из твердых пород древесины:

  • лиственницы,
  • дуба,
  • сосны и т.д.

Такой фундамент не отличается долгим сроком службы и относительно несущей способности способен выдержать вес нетяжелых малоэтажных построек.

О производстве винтовых свай расскажет видео:

ТОП заводов-производителей

Ниже представлены сертифицированные предприятия России, продукция которых соответствует стандартам ГОСТ, а объемы производства превосходят результаты работы конкурирующих компаний.

Винтовых свай

foto15105-6Завод литейно-винтовых свай (г. Москва) реализует широкий ассортимент продукции, в том числе изделия с такими параметрами:

  • диаметр стержня – от 57 до 325 мм;
  • длина столба – от 1 до 12 м;
  • диаметр лопасти – от 160 до 650 мм.

Качество свай «ЗЛВС» соответствует ГОСТ 23118-2012. Среднесуточный объем производства – от 120 до 300 шт.

Цены на продукцию собственного производства:

Диаметр ствола, ммДиаметр лопасти, ммДлина стержня, мЦена
571601,5750
762302,01050
892502,51350
1083001,51250
1083002,51650
1083003,02100
1333506,05000


ОАО «Московский Завод Свайных металлоконструкций» успешно реализует деятельность начиная с 2010 года. В число номенклатуры выпускаемых изделий входят изделия диаметром от 57 до 133 мм с длиной столба до 12 м.

Предприятие предлагает различные варианты оцинкования:

  • покрытие эпоксидно-виниловой эмалью;
  • холодное оцинкование;
  • горячее оцинкование.

Качество винтовых свай соответствует ГОСТ 19804-2012. Объем производства зависит от конечного потребителя, в среднем 100 – 200 шт. в сутки.

Средние цены на продукцию:

Диаметр ствола, ммДиаметр лопасти, ммДлина стержня, мЦена
572001,5800
762502,01050
892502,51250
1083001,51300
1083002,51650
1083003,01950
1333505,04150

Производственный комплекс «РОСА-Урал» успешно реализует винтовые сваи в Екатеринбурге и ближайших городах. Номенклатура выпускаемой продукции включает узколопастные и широколопастные сваи с литым и сварным наконечником для различных типов грунтов.

foto15105-7Параметры стержней:

  • диаметр ствола – от 67 до 325 мм;
  • диаметр лопасти – от 120 до 850 мм;
  • длина трубы – от 1,2 до 12 м.

Качество продукции соответствует требования нормативного документа ТУ 5260-001-32993942-218. Завод выпускает в среднем 100 – 150 свай в сутки (зависит от потребностей конечного потребителя).

Цены на продукцию:

Тип сваиЦена, руб.
широколопастные изделия со сварным наконечникомот 850
широколопастные с двумя лопастямиот 1000
широколопастные с литым наконечникомот 1200
широколопастные с литым наконечником и двумя лопастямиот 1450
с литым узколопастным наконечником и сварной лопастьюот 1250

Железобетонных опор

ПК «ЭКСПЕРТ» – один из крупнейших производителей ж/б опор в:

  • Москве,
  • Санкт-Петербурге,
  • Екатеринбурге,
  • Нижней Новгороде и Казани.

На предприятии производятся железобетонные сваи разного назначения:

  • для энергетического комплекса;
  • для строительства дорог и водоотводных сооружений;
  • для опор мостов;
  • для промышленного и гражданского строительства и не только.

Предприятие выпускает более 12000 наименований ж/б продукции высокого качества. На производстве используется бетон марок не ниже В15-В20.

Средние цены на продукцию:

Параметры ж/б опорЦена, руб.
3000х200х2001500
4000х300х3004000
5000х400х4008800
6000х350х35010000
10000х400х40017600
11000х350х35014900
12000х400х40021120
15000х400х40026500

foto15105-8Weckenmann Anlagentechnik – немецкая фирма, которая усовершенствовала линию по производству железобетонных свай на базе ОАО «Томской домостроительной компании» (г. Томск).

Типовой размер выпускаемых ж/б опор:

  • длина от 6 до 18 м;
  • поперечное сечение 300х300 мм.

При производстве ж/б опор используется бетон с характеристиками не ниже B20, W6, F100. Среднесуточная производительность ОАО «ТДСК» – 2 км свай (50–170 шт.) в сутки.

Параметры ж/б опорЦена, руб.
3000х300х3003500
4000х300х3004150
5000х300х3007500
6000х300х3009000
7000х300х30011800

Компания «Айрон Строй Монтаж» – один из первых заводов в Санкт-Петербурге, который начал производить железобетонные свай. Изделия различаются сечением (от 150х10 до 400х400 мм) и длиной от 2,5 до 5 м. Качество продукции соответствует ГОСТ 19804-2012. Усредненный объем производства – 50 – 150 шт. в сутки.

Стоимость на продукцию представлена в таблице:

Параметры ж/б опорЦена, руб.
3000х150х1502500
3000х200х2003000
4000х200х2004000
5000х200х2007000

Стоит ли выбирать кустарное производство в целях удешевления стоимости?

foto15105-9Заводские опоры изготовлены по ГОСТам и рассортированы по номенклатуре в соответствии с технологическими и эксплуатационными характеристиками.

В условиях предприятий используется специальное дорогостоящее оборудование, которое позволяет добиваться высокого качества продукции и больших объемов производства. Каждая партия в обязательном порядке проходит контроль качества.

Как правило, изготовление свай в домашних условиях обходится собственнику в 2-3 раза дешевле, чем покупка заводских изделий. Но качество самодельных опорных элементов невозможно проконтролировать, что в целом ограничивает сферу их применения.

Продукт кустарного производства можно использовать для строительства построек III степени ответственности, когда не так важен срок их эксплуатации.

Заключение

На территории РФ успешно ведут деятельность десятки компаний, выпускающих сваи для фундамента. Ассортимент продукции насчитывает сотни изделий, различающихся между самой технологическими и конструктивными характеристиками.

Высокая конкуренция между производителями позволяет удерживать средний уровень цен по всем регионам страны. Учитывая нестабильность потребительского рынка, большинство средних и мелких предприятий работают не на склад, а на конечного покупателя, что объясняет широкий диапазон между минимальным и максимальным объемом производства свай в сутки.
